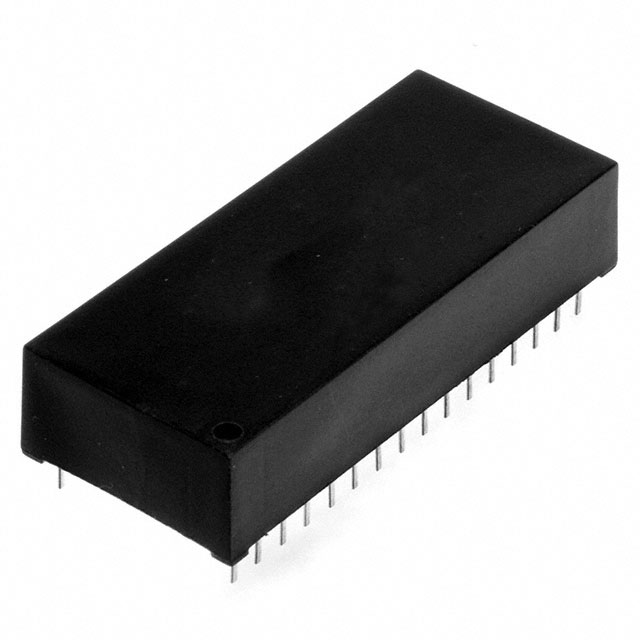

DS1249Y-70IND#

产品分类: 静态随机存储器(SRAM)
厂牌: ANALOG DEVICES
产品描述: 4.5V 5.5V Parallel EDIP-32 通孔安装
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES 静态随机存储器(SRAM) DS1249Y-70IND#

DS1249Y-70IND#概述

    DS1249 2048k Nonvolatile SRAM 技术手册概述

    1. 产品简介


    DS1249 2048k 非易失性 SRAM 是一款2,097,152位的全静态非易失性静态随机存取存储器(SRAM),由Maxim Integrated生产。它采用32针封装,组织结构为262,144个字节,每个字节8位。该器件的主要特点是具备长达10年的数据保留能力,并且具有无限制写入周期,适用于多种高可靠性要求的应用场景。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 电源电压 | 4.5 | 5.0 | 5.5 | V | DS1249Y |
    | 逻辑1输入电压 | 2.2 | VCC | V
    | 逻辑0输入电压 | 0.0 | 0.8 | V
    | 输入泄漏电流 | -2.0 | 2.0 | μA
    | I/O 泄漏电流 | -2.0 | 2.0 | μA
    | 输出高阻抗状态时间 | - | 25 | ns
    | 数据保持时间 | 0 | 10 | ns

    3. 产品特点和优势


    - 数据保留能力:数据在外部电源不存在的情况下可保留10年。
    - 自动保护机制:在电源丢失时自动保护数据,防止数据损坏。
    - 无限制写入周期:无需额外的电路支持即可实现无限次的写入操作。
    - 低功耗CMOS操作:提供低功耗操作模式。
    - 快速读写访问:读写访问时间为70纳秒。
    - 内置锂电保护机制:内置锂电连接至RAM,在VCC低于约3.0伏时启动以保持数据完整性。

    4. 应用案例和使用建议


    应用案例:DS1249 适用于需要高可靠性的应用,如医疗设备、工业控制系统、数据记录系统等。这些应用场景通常对数据完整性和可靠性有严格要求。
    使用建议:
    - 确保电源电压在4.5V到5.5V之间,以确保正常运行。
    - 在数据写入过程中保持输出使能(OE)信号关闭,避免总线竞争。
    - 在选择应用场景时,优先考虑那些需要长期数据保留的应用。

    5. 兼容性和支持


    DS1249 使用标准32针DIP封装,易于与其他电子设备集成。Maxim Integrated 提供了全面的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - 问题:电源电压超出范围导致数据损坏。
    - 解决方案:确保电源电压在推荐范围内,具体为4.5V至5.5V(DS1249Y)。
    - 问题:在读写操作期间,数据不一致。
    - 解决方案:确保所有地址输入在整个写入周期内保持有效,并遵循正确的读写时序。

    7. 总结和推荐


    总结:DS1249 2048k 非易失性SRAM具备出色的性能和可靠性,适合应用于各种高要求的应用场景。其10年数据保留能力和无限制写入周期使其成为市场上极具竞争力的产品。
    推荐:我们强烈推荐使用DS1249。它的高可靠性和灵活性使得它在各种需要长期数据保留的应用中表现优异,非常适合用于医疗设备、工业控制和其他高可靠性要求的场合。

DS1249Y-70IND#参数

参数
最大时钟频率 -
最大工作供电电压 5.5V
最小工作供电电压 4.5V
组织 -
数据总线宽度 -
接口类型 Parallel
存储容量 -
最大供电电流 -
通用封装 EDIP-32
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

DS1249Y-70IND#厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DS1249Y-70IND#数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 静态随机存储器(SRAM) ANALOG DEVICES DS1249Y-70IND# DS1249Y-70IND#数据手册

DS1249Y-70IND#封装设计

查看详情并下载
Symbol
Footprint
3D Model
