DS1230Y-85+

产品分类: 静态随机存储器(SRAM)
厂牌: ANALOG DEVICES
产品描述: 4.5V 5.5V Parallel EDIP-28 通孔安装
供应商型号: 2516520
供应商: 海外现货
标准整包数: 1

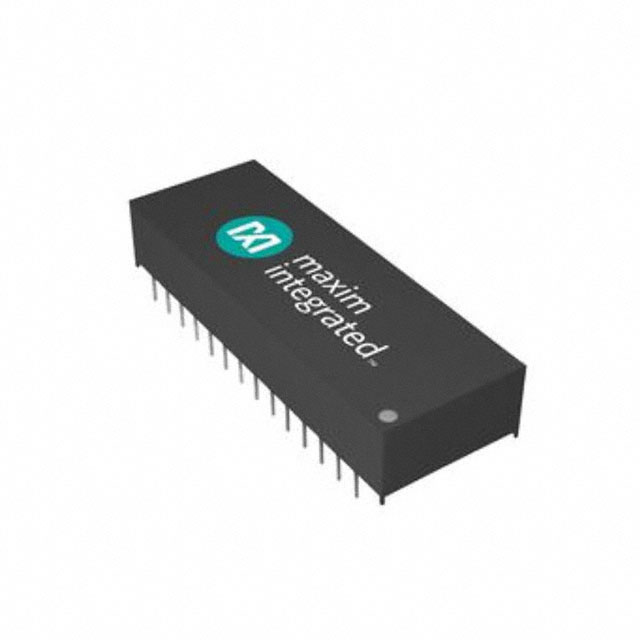

ANALOG DEVICES 静态随机存储器(SRAM) DS1230Y-85+

DS1230Y-85+概述


    产品简介


    DS1230是一款256k非易失性静态随机存取存储器(NV SRAM),组织为32,768字节乘以8位。它能够直接替换现有的32k x 8静态RAM、EEPROM或闪存存储器。该器件集成了一个自供电的锂电池,具有无需外部电源即可保持数据至少10年的能力。DS1230主要用于需要高可靠性的数据存储应用领域,如工业控制、医疗设备、航空航天等。

    技术参数


    主要功能和技术规格
    - 存储容量:262,144位(32,768字节 x 8位)
    - 数据保留时间:无外部电源的情况下至少10年
    - 数据保护:自动保护
    - 读写访问时间:70纳秒
    - 工作电压范围:DS1230Y: 4.5V 至 5.5V;DS1230AB: 4.75V 至 5.25V
    - 写保护电压:DS1230Y: 4.25V 至 4.5V;DS1230AB: 4.5V 至 4.75V
    - 环境温度范围:商业级(0°C至70°C);工业级(-40°C至85°C)
    电气特性
    - 输入泄漏电流:-1.0μA 至 +1.0μA
    - 输出电流:@ 2.4V时最大输出电流为-1.0mA;@ 0.4V时最大输出电流为2.0mA
    - 待机电流:CE=2.2V时为200μA至600μA;CE=VCC-0.5V时为50μA至150μA
    工作环境
    - 商业级:0°C至70°C
    - 工业级:-40°C至85°C
    - 存储温度:商业级和工业级均为-40°C至85°C

    产品特点和优势


    - 数据完整性:即使在断电情况下,数据也可以自动保护,确保长时间的数据保存。
    - 高可靠性:无需外部电源即可维持数据长达10年,适合关键任务应用。
    - 低功耗:采用低功耗CMOS技术,有效减少功耗。
    - 简单替换:可以无缝替换现有的32k x 8静态RAM,提高系统的整体性能。
    - 多功能接口:提供多种封装选项(28-pin DIP 和 34-pin PCM),适用于不同的应用需求。

    应用案例和使用建议


    应用案例
    - 工业自动化系统:存储运行状态数据,提高系统的可靠性和稳定性。
    - 医疗设备:记录患者的健康数据,确保数据不丢失。
    - 航空航天系统:存储关键飞行数据,提高飞行安全。
    使用建议
    - 电源管理:确保系统电源稳定,避免电压波动导致的数据损坏。
    - 安装位置:选择合适的安装位置,确保器件不受极端环境温度的影响。
    - 定期检查:定期检查电池状态,确保备用电池的有效性。

    兼容性和支持


    - 兼容性:与现有32k x 8静态RAM、EEPROM或Flash存储器直接兼容,可无缝替换。
    - 技术支持:Maxim Integrated提供详细的技术文档和应用指南,帮助用户快速上手。

    常见问题与解决方案


    1. 如何更换备用电池?
    - 将PowerCap模块拆卸,更换新的备用电池后重新安装即可。

    2. 电源电压不满足要求怎么办?
    - 检查系统电源电压是否稳定,并在必要时添加稳压电路。
    3. 如何确保数据安全?
    - 在系统设计时加入适当的电源管理和保护电路,确保电压波动不会影响数据完整性。

    总结和推荐


    总体而言,DS1230是一款非常出色的非易失性静态RAM,具备卓越的数据保持能力和广泛的适用范围。它的高可靠性、长数据保留时间和简单易用的特点使其成为工业、医疗和航空航天等领域应用的理想选择。我们强烈推荐用户在需要高可靠性数据存储的应用中选用DS1230。

DS1230Y-85+参数

参数
存储容量 -
最大供电电流 -
最大时钟频率 -
最大工作供电电压 5.5V
最小工作供电电压 4.5V
组织 -
数据总线宽度 -
接口类型 Parallel
通用封装 EDIP-28
安装方式 通孔安装
零件状态 在售
包装方式 管装

DS1230Y-85+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DS1230Y-85+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 静态随机存储器(SRAM) ANALOG DEVICES DS1230Y-85+ DS1230Y-85+数据手册

DS1230Y-85+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 360.8605
12+ ¥ 317.1847
36+ ¥ 299.5675
108+ ¥ 282.8996
252+ ¥ 270.6486
库存: 17
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 360.86
