首页  >  产品百科  >  ADMV8416ACPZ-R5

ADMV8416ACPZ-R5

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: Active Filter Single Band Pass 16GHz 40-Pin LFCSP EP T/R
供应商型号: ADMV8416ACPZ-R5
供应商: 国内现货
标准整包数: 10
ANALOG DEVICES 其他接口芯片 ADMV8416ACPZ-R5

ADMV8416ACPZ-R5概述

    # 高性能可调带通滤波器 ADMV8416 技术手册

    1. 产品简介


    基本介绍
    ADMV8416 是一款高集成度的微波带通滤波器(Band-Pass Filter),专为需要高性能和灵活性的应用而设计。这款滤波器的核心是单芯片 MMIC(Monolithic Microwave Integrated Circuit)设计,支持从 6.3 GHz 到 18 GHz 的中心频率可调范围,非常适合用于现代通信系统、雷达及测试测量设备等领域。
    主要功能
    - 中心频率可调:通过施加 0 至 15 V 的模拟电压实现 6.3 GHz 至 18 GHz 范围内的中心频率调整。
    - 宽带抑制特性:在低频侧和高频侧均提供超过 20 dB 的宽带抑制能力。

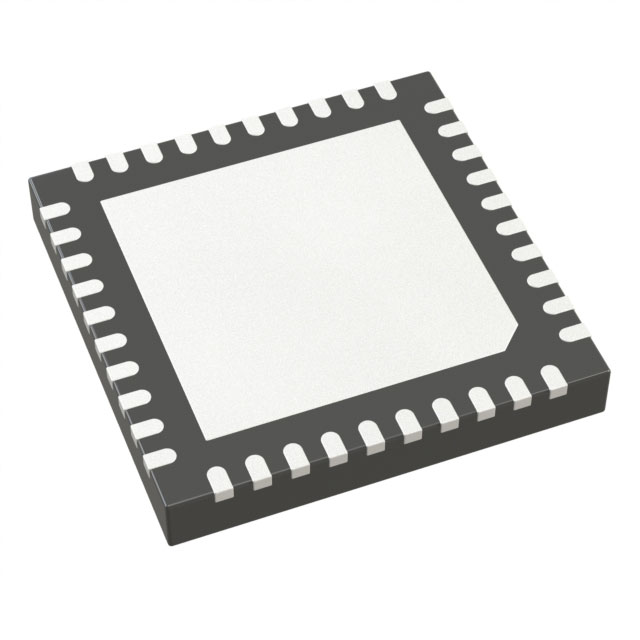

    - 小型化封装:采用 40 引脚、6 mm × 6 mm、符合 RoHS 标准的 LFCSP 封装。
    应用领域
    - 测试与测量设备
    - 军事雷达和电子战系统
    - 视频卫星(VSAT)通信

    2. 技术参数


    以下是 ADMV8416 的关键技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 中心频率范围 | 6.3 | 18 | - | GHz |
    | 3 dB 带宽 | 15% | 16% | - | 相对 fCENTER (%) |
    | 20 dB 带宽 | 37% | - | - | 相对 fCENTER (%) |
    | 插入损耗 | 8 | - | - | dB |
    | 返回损耗 | 7.7 | 8.5 | - | dB |
    | 幅值稳定时间 | 200 | - | - | ns |
    | 温漂率 | -0.71 | -2.17 | - | MHz/°C |
    其他支持的电气特性包括输入 IP3 (输入三阶截点)为 34 dBm,支持的供电电压范围为 VDD = 5 V 和 VEE = -5 V。

    3. 产品特点和优势


    ADMV8416 的独特功能使其在市场上具有显著的竞争优势:
    - 高度集成:单一芯片设计减少外部组件数量,提升整体可靠性。
    - 动态调节:用户可通过外部控制电压动态调整中心频率,适应多样化的应用需求。
    - 优异的性能:宽带抑制、插入损耗低且响应速度快,适用于高速信号处理场合。
    - 小型化封装:满足紧凑型设备设计的需求。

    4. 应用案例和使用建议


    典型应用
    ADMV8416 可广泛应用于军用雷达系统,例如目标跟踪与干扰对抗;在视频卫星通信中作为下行链路信道选择滤波器。
    使用建议
    - 温度补偿:鉴于器件存在一定的温漂特性(如 -2.17 MHz/°C),建议在严苛环境中实施额外的温度补偿措施以维持精度。
    - 接地设计:确保所有接地引脚正确连接并妥善接地,避免信号失真或干扰。

    5. 兼容性和支持


    ADMV8416 支持标准 50 Ω 匹配阻抗,易于与其他常用射频组件整合。ADI 提供详尽的技术文档和支持服务,包括在线技术支持和专业咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗异常增大 | 检查接地是否良好并重新校准 VCTL |
    | 输出信号失真 | 确认供电电压是否超出规范 |

    7. 总结和推荐


    综上所述,ADMV8416 是一款高性能的可调带通滤波器,适合于需要灵活频率调节和紧凑结构的应用场景。其卓越的性能指标和丰富的功能使其成为众多行业用户的首选解决方案。强烈推荐在雷达、测试仪器及卫星通信系统中采用此产品。

ADMV8416ACPZ-R5参数

参数
通用封装 LFCSP-40
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ADMV8416ACPZ-R5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADMV8416ACPZ-R5数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES ADMV8416ACPZ-R5 ADMV8416ACPZ-R5数据手册

ADMV8416ACPZ-R5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1840
100+ ¥ 1608
500+ ¥ 1554.4
库存: 71
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 18400
