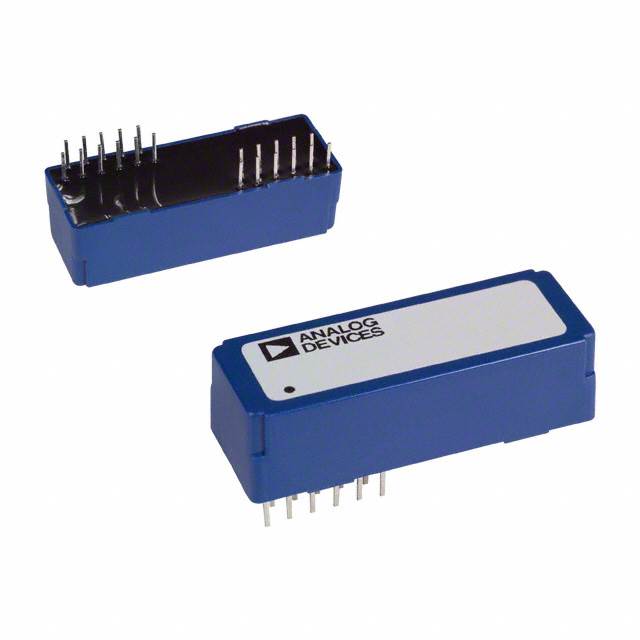

AD260BND-2

产品分类: 隔离器
厂牌: ANALOG DEVICES
产品描述: 5 PDIP-22 通孔安装 38.1mm*13.97mm*11.18mm
供应商型号: CY-AD260BND-2
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 隔离器 AD260BND-2

AD260BND-2概述

    # AD260 高速逻辑隔离器技术手册解析

    1. 产品简介


    AD260 是一款由Analog Devices设计并制造的高速逻辑隔离器,具有内置电源变压器的独特结构。它采用全新的IsoLogic电路架构,专门用于将五个数字控制信号隔离到微控制器及其相关的现场输入输出组件之间。这款器件提供了从五个输入线到五个输出线的不同组合配置,适用于广泛的工业控制和通信场景。
    主要功能:
    - 隔离多达五条数字控制信号线路;
    - 内置隔离式1.5W电源变压器,支持最高3.5kVrms的绝缘测试电压;
    - 每条逻辑信号带宽可达20MHz,最大传输速率可达40Mbps(NRZ编码);
    - 支持高共模瞬变抗扰度(最小为10kV/ms)。
    应用领域:
    - 可编程逻辑控制器(PLC)及分布式控制系统(DCS)的模拟输入输出卡;
    - 工业通信总线隔离;
    - 通用数据采集系统;
    - 智能电机驱动控制;
    - 高速数字I/O端口设计。

    2. 技术参数


    以下是AD260的主要技术规格:
    | 参数类别 | 参数值 |

    | 输入阈值电压 | 正向阈值:2.0~3.15V(+5VdcSYS = 4.5V),3.0~4.2V(+5VdcSYS = 5.5V);负向阈值:0.9~2.2V(+5VdcSYS = 4.5V),1.2~3.0V(+5VdcSYS = 5.5V) |
    | 输入滞回电压 | 0.4~1.4V(+5VdcSYS = 4.5V),0.5~1.5V(+5VdcSYS = 5.5V) |
    | 输入电容 | 5pF |
    | 输出电压(高电平)| 4.4V(+5VdcSYS = 4.5V,IO = 0.02mA);3.7V(+5VdcSYS = 4.5V,IO = 4mA) |
    | 输出电压(低电平)| 0.1V(+5VdcSYS = 4.5V,IO = 0.02mA);0.4V(+5VdcSYS = 4.5V,IO = 4mA) |
    | 动态响应延迟 | 最小脉宽:25ns;最大上升/下降沿传播延迟:14~25ns |
    | 共模电压测试 | 3500Vrms |
    | 绝缘模式电容 | 所有线路总容量:14~18pF |
    | 最大功率消耗 | 1.5W |
    3. 产品特点与优势
    独特功能:
    - IsoLogic电路架构:确保超快的数据传输速度与极高的信号保真度;
    - 集成电源变压器:提供最高37Vpp的输出电压,能够满足高达1.5W的负载需求;
    - 高抗干扰能力:共模瞬变抗扰度达10kV/ms,适合严苛的工作环境。
    市场竞争力:
    - 无需额外外部元件即可实现隔离供电;
    - 占地面积小且功耗低,非常适合空间受限的应用场景;
    - 提供六种不同的I/O配置选项,适应多种应用场景。
    4. 应用案例与使用建议
    典型应用案例:
    - 在PLC系统中作为数据隔离模块,保护主控芯片免受高压冲击;
    - 在分布式温度监控系统中隔离多点传感器数据,提升系统可靠性。
    使用建议:
    - 若需处理高频信号,可适当降低输入信号频率以减少误触发风险;
    - 为了保证长期稳定性,在极端温度条件下应选用B级版本的产品;
    - 确保所有未使用的输入引脚通过上拉或下拉电阻接地,避免浮空状态导致不必要的误操作。
    5. 兼容性与支持
    兼容性:
    - AD260系列设备支持与其他标准接口如RS-485、CAN等无缝连接;
    - 支持通过外接滤波电容获得CE认证资格。
    厂商支持:
    Analog Devices提供详尽的技术文档和支持服务,包括在线资源库和技术论坛,方便用户快速解决问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出信号幅度偏低 | 检查供电电压是否符合要求,并调整外围匹配电阻值 |
    | 设备过热 | 减少工作频率或将散热片安装于背部 |
    | 偶尔出现信号丢失现象 | 检查是否存在共模噪声干扰,并添加屏蔽措施 |
    7. 总结与推荐
    综合评价:
    AD260以其出色的隔离性能、强大的信号传输能力和灵活的配置选项成为逻辑隔离领域的标杆产品。其内置电源解决方案尤其适用于需要紧凑布局的应用场景。
    推荐理由:
    对于需要高性能、高可靠性的逻辑隔离场合,AD260是理想的选择。尤其是在涉及高压环境下的通信链路时,该器件能够有效保障系统安全运行。强烈推荐给追求卓越品质的专业开发者和工程师团队。

AD260BND-2参数

参数
数据速率 -
通道数量 5
长*宽*高 38.1mm*13.97mm*11.18mm
通用封装 PDIP-22
安装方式 通孔安装
零件状态 停产
包装方式 管装
