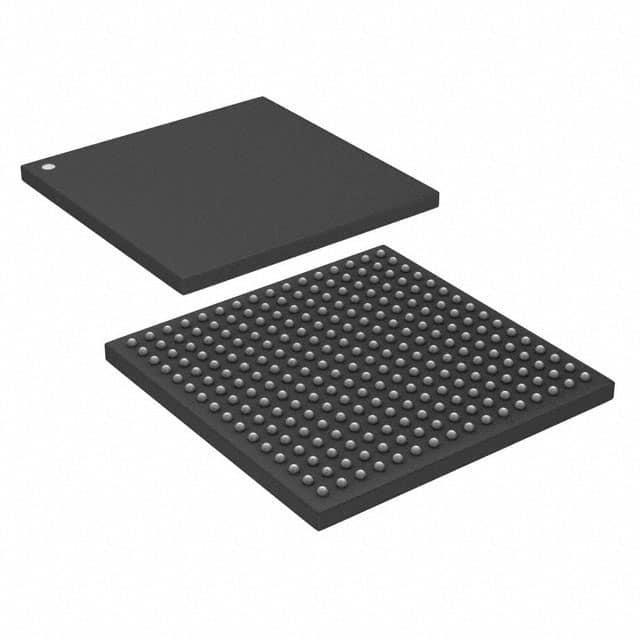

DS33W11+

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述:
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES 其他接口芯片 DS33W11+

DS33W11+概述


    产品简介


    DS33X162/DS33X161/DS33X82/DS33X81/DS33X42/DS33X41/DS33X11/DS33W41/DS33W11
    Ethernet Over PDH Mapping Devices
    DS33X162家族是用于延长以太网局域网(Ethernet LAN)段的半导体设备。它们通过将MAC帧封装为GFP-F、HDLC、cHDLC或X.86(LAPS)格式,可以在PDH/TDM数据流上进行传输。这些设备广泛应用于交付以太网接入服务,如虚拟局域网(VLAN)、以太网线服务(eLINE)和以太网局域网服务(eLAN)。同时,该系列产品还支持动态链路聚合(VCAT/LCAS),适用于多端口设备。

    技术参数


    - 支持速度:10/100/1000 Mbps
    - 数据封装方式:GFP-F, HDLC, cHDLC, X.86 (LAPS)
    - 链路聚合支持:多达16个链路
    - 最大延迟支持:200毫秒
    - 服务质量(QoS):支持
    - 多播支持:VLAN, Q-in-Q, 802.1p, DSCP
    - 以太网桥接和过滤:支持
    - 外部存储器支持:256Mb,125MHz DDR SDRAM缓冲器
    - 电源电压:1.8V, 2.5V, 3.3V
    - 工作温度范围:-40°C 至 +85°C
    - 串行接口支持:xDSL, T1/E1/J1, T3/E3, 或 V.35/Optical,最高可达52Mbps
    - 接口类型:MII/RMII/GMII,支持自动协商和流量控制

    产品特点和优势


    1. 多功能封装:支持多种以太网帧封装协议,适应多种网络需求。
    2. 动态链路聚合:支持高达16个链路的聚合,实现更高的带宽灵活性。
    3. 低延迟和高稳定性:最大可支持200毫秒的差分延迟,确保通信质量。
    4. 高级QoS支持:包括VLAN、Q-in-Q、802.1p和DSCP,提供全面的服务质量保障。
    5. 集成外部处理器:支持外部处理器提取和插入OAM帧,便于管理以太网服务。
    6. 广泛的接口支持:支持MII/RMII/GMII接口,兼容各种系统设计。

    应用案例和使用建议


    应用案例:
    - 债券透明局域网服务:利用多链路聚合技术,提供高可用性的透明局域网服务。
    - 以太网交付到T1/E1/J1, T3/E3:通过串行接口扩展以太网覆盖范围。
    - 数据和语音集成服务:通过DS33W41和DS33W11支持外接编解码器,集成语音和数据服务。
    使用建议:
    - 在复杂网络环境中使用时,建议充分测试设备的QoS和流量控制功能。
    - 针对不同的网络速度选择合适的设备型号,以充分利用其性能。
    - 确保安装过程中串行接口正确配置,以避免连接问题。

    兼容性和支持


    - 兼容性:支持与各种PDH/TDM系统的兼容性,包括xDSL、T1/E1/J1、T3/E3或V.35/Optical。
    - 技术支持:可通过联系Maxim Direct获得产品信息、价格及技术支持,电话:1-888-629-4642,网址:www.maxim-ic.com。

    常见问题与解决方案


    - 问题:如何配置多个链路聚合?
    - 解决方案:参考设备手册第8.12节,了解VCAT/LCAS的配置和操作。

    - 问题:设备如何处理流量控制?
    - 解决方案:参阅第8.14节的流控机制说明,理解全双工和半双工流控的不同之处。

    - 问题:设备如何处理以太网MAC管理?
    - 解决方案:查阅第8.19节,了解MDIO接口管理和RFC2819 RMON计数器的配置。

    总结和推荐


    总结:DS33X162系列以太网PDH映射设备以其多功能封装、低延迟、高级QoS支持和广泛的接口兼容性著称。它不仅适用于复杂的网络部署,还提供了强大的管理和故障排除工具。
    推荐:强烈推荐使用该系列产品用于需要高性能和稳定性的以太网扩展项目。对于那些希望在网络架构中增加灵活性和可靠性的用户来说,这是一套极具吸引力的选择。

DS33W11+参数

参数
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 托盘
