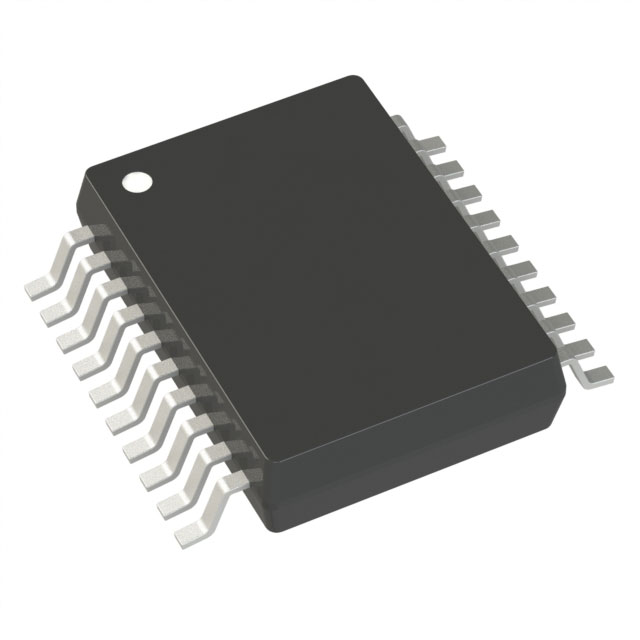

LTC1384CG#PBF

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述:
供应商型号: LTC1384CG#PBF
供应商: 期货订购
标准整包数: 1056
ANALOG DEVICES 其他接口芯片 LTC1384CG#PBF

LTC1384CG#PBF概述


    产品简介


    LTC1384 是一款低功耗的双驱动器/双接收器RS232收发器,能够在单个5V电源下运行。该器件具有极低的供电电流,特别适用于便携式计算机和其他需要低功耗的应用场合。其紧凑的设计和高效的工作模式使其成为许多设备的理想选择。

    技术参数


    - 供电电压:5V
    - 输入电压:
    - 驱动器:–0.3V 到 VCC + 0.3V
    - 接收器:–25V 到 25V
    - 数字输入:–0.3V 到 VCC + 0.3V
    - 输出电压:
    - 驱动器:–25V 到 25V
    - 接收器:–0.3V 到 VCC + 0.3V
    - 短路持续时间:
    - V+:30秒
    - V–:30秒
    - 工作温度范围:
    - LTC1384C:0°C 到 70°C
    - LTC1384I:–40°C 到 85°C
    - 存储温度范围:–65°C 到 150°C
    - 引脚温度(焊接,10秒):300°C

    产品特点和优势


    - 低功耗:正常模式下供电电流仅为220μA,休眠模式下供电电流降至35μA。
    - ESD保护:接收器和驱动器均能承受高达±10kV的静电放电。
    - 小型化设计:仅需四个0.1μF的小型电容。
    - 宽数据率支持:可支持最高至120kbaud的数据传输速率。
    - 过压保护:输出过压不会导致电流反向流入电源。
    - 兼容性强:引脚兼容LT1180A,便于替换和升级。
    - 应用广泛:适用于笔记本电脑、掌上电脑等多种设备。

    应用案例和使用建议


    应用案例
    - 笔记本电脑:LTC1384可以作为笔记本电脑的RS232通信接口,满足低功耗需求,同时提供高可靠性。
    - 掌上电脑:在掌上电脑等便携式设备中,LTC1384的低功耗特性可以帮助延长电池寿命,提升用户体验。
    使用建议
    - 在设计电路时,确保为V+和V–引脚连接适当的外部电容以维持充电泵效率。
    - 为了减少功耗,在不使用驱动器时可通过逻辑信号将其置于休眠状态。
    - 注意检查和测试电路的短路情况,确保设备能在最恶劣条件下正常工作。

    兼容性和支持


    - 兼容性:LTC1384与LT1180A引脚兼容,便于在现有设计中替换。
    - 支持:厂商提供详细的使用手册和技术支持服务,确保用户能够顺利部署和维护产品。

    常见问题与解决方案


    1. 问题:休眠模式下的电流过高。
    - 解决方案:确认所有未使用的驱动器均已关闭,并且电容值设置正确。
    2. 问题:接收器输出不稳定。
    - 解决方案:检查输入电压范围是否符合规范,确认接收器输入阻抗设置正确。
    3. 问题:数据传输错误。
    - 解决方案:重新校准驱动器和接收器的阈值电压,确保匹配度良好。

    总结和推荐


    LTC1384是一款非常优秀的低功耗RS232收发器,其卓越的低功耗特性和广泛的温度适应能力使其非常适合便携式和低功耗设备。无论是笔记本电脑还是掌上电脑,LTC1384都能提供可靠的RS232通信解决方案。其兼容性和厂商提供的支持也使得部署变得简单便捷。因此,强烈推荐使用LTC1384。
    希望这篇综述对您有所帮助。如有其他问题或需要进一步的信息,请随时联系我。

LTC1384CG#PBF参数

参数
长*宽*高 7.5mm(长度)*2mm(高度)
通用封装 SSOP-20
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

LTC1384CG#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC1384CG#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES LTC1384CG#PBF LTC1384CG#PBF数据手册

LTC1384CG#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1056+ ¥ 66.6608
2112+ ¥ 65.0216
3168+ ¥ 63.3824
库存: 2000
起订量: 1056 增量: 66
交货地:
最小起订量为:1056
合计: ¥ 70393.8
