HMC897LP4E

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: Active Filter Single SW-CAP Band Pass 24-Pin LFCSP EP Cut Tape
供应商型号: HMC897LP4E
供应商: 国内现货
标准整包数: 1

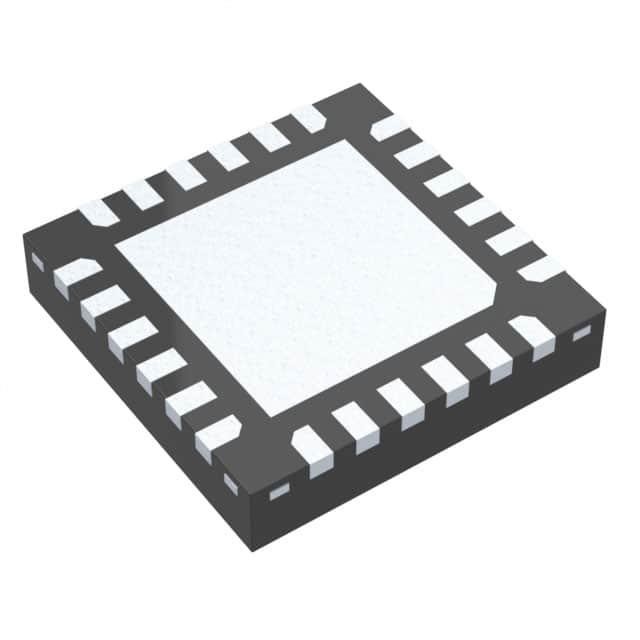

ANALOG DEVICES 其他接口芯片 HMC897LP4E

HMC897LP4E概述

    # HMC897LP4E 高频可调带通滤波器技术综述

    1. 产品简介


    HMC897LP4E 是一款毫米波频率范围内的单片微波集成电路(MMIC)带通滤波器,提供用户可选的中心频率设置能力。该滤波器的工作频率范围为 9 至 19 GHz,具有 18% 的 3 dB 带宽和约 35% 的 20 dB 带宽。通过施加 0 至 14 V 的模拟控制电压,可以动态调整滤波器的中心频率。相较于传统的机械调谐滤波器,HMC897LP4E 提供更紧凑的体积和更快的响应速度,在工业、军事、测试测量等领域表现出显著优势。
    主要功能
    - 动态调谐:通过外部输入控制电压调节中心频率。
    - 宽带滤波:适用于宽带信号处理。
    - 单芯片替代:替代传统腔体或切换式滤波器设计。
    应用领域
    - 测试与测量设备
    - 军事雷达及电子对抗
    - 卫星通信与太空应用
    - 工业和医疗设备

    2. 技术参数


    以下是 HMC897LP4E 的关键技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 中心频率调谐范围 | 9 | 19 | GHz |
    | 3 dB 带宽 | 18 % |
    | 低频侧抑制频率 | 0.81 Fcenter | GHz |
    | 高频侧抑制频率 | 1.17 Fcenter | GHz |
    | 插入损耗 | 6.5 dB |
    | 回波损耗 | 9.5 dB |
    | 输入 IP3 30 | dBm |
    | 控制电压 | 0 | 14 | V |
    | 残余相位噪声 | -160 dBc/Hz |
    此外,HMC897LP4E 支持高达 27 dBm 的输入功率,且具有出色的温度稳定性,频率漂移速率为 -1.65 MHz/°C。

    3. 产品特点和优势


    - 高集成度:单芯片设计,简化系统复杂性。
    - 快速调谐响应:典型调谐时间小于 200 纳秒。
    - 卓越性能:优秀的插入损耗、回波损耗以及隔离度。
    - 可靠性高:无微振动敏感性,适用于严苛环境。
    这些特点使其成为高频应用的理想选择,尤其是在需要频繁调整中心频率的场合。

    4. 应用案例和使用建议


    应用案例
    HMC897LP4E 在多个领域得到了广泛应用:
    - 军事雷达:用于实时频率调整,提高目标检测精度。
    - 卫星通信:配合宽带调制解调器实现动态频谱管理。
    - 医疗成像设备:支持多频段图像采集与处理。
    使用建议
    为了最大化 HMC897LP4E 的性能,建议:
    - 使用阻抗匹配良好的电路设计以减少插入损耗。
    - 通过控制电压的精确调节来优化滤波器的工作状态。
    - 考虑实际工作温度范围,确保滤波器在指定条件下正常运行。

    5. 兼容性和支持


    HMC897LP4E 采用标准 24 引脚 4x4 mm 表面贴装封装(SMT),易于集成到现有设计中。其兼容性良好,适合多种射频前端模块。同时,制造商提供了详尽的应用文档和支持服务,包括评估板和测试电路的设计指导。

    6. 常见问题与解决方案


    以下是一些常见的使用问题及其解决方法:
    | 问题 | 解决方案 |

    | 滤波器插入损耗偏高 | 检查电路设计是否符合 50 欧姆匹配要求 |
    | 中心频率调整不准确 | 确保输入控制电压稳定 |
    | 温度变化导致性能下降 | 使用温度补偿电路 |

    7. 总结和推荐


    综合评估
    HMC897LP4E 是一款高性能、多功能的可调带通滤波器,特别适合对频率灵活性要求较高的场景。其紧凑的尺寸、出色的电气特性和便捷的操作方式,使其在市场上具有较强的竞争力。
    推荐结论
    我们强烈推荐 HMC897LP4E 作为高频应用的首选滤波器组件。无论是军工领域的精密需求,还是民用设备的灵活配置,这款产品都能提供可靠的解决方案。

HMC897LP4E参数

参数
长*宽*高 4.1mm*4.1mm*1mm
通用封装 QFN-24
安装方式 贴片安装
零件状态 停产

HMC897LP4E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC897LP4E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES HMC897LP4E HMC897LP4E数据手册

HMC897LP4E封装设计

查看详情并下载
Symbol
Footprint
3D Model
