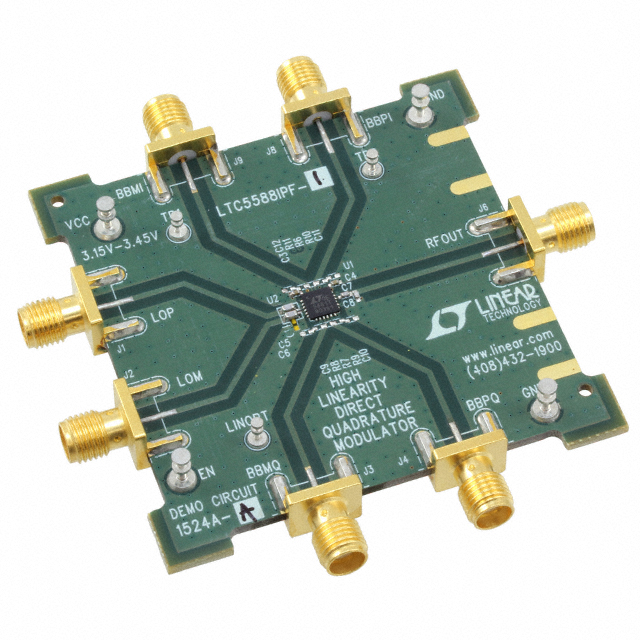

DC1524A-A

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: LTC5588-1 Mod and Demod Demonstration Circuit
供应商型号: 4033089
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 其他接口芯片 DC1524A-A

DC1524A-A概述

    高性能直接正交调制器LTC5588-1技术手册

    产品简介


    LTC5588-1是一款高线性度直接正交调制器,设计用于高性能无线通信应用。它支持多种通信标准,如LTE、GSM、EDGE、TD-SCDMA、CDMA、CDMA2000、W-CDMA、WiMax等。该调制器可通过差分基带I和Q信号直接调制射频(RF)信号,或者通过施加90°相移信号配置为图像抑制上变频混频器。

    技术参数


    - 工作频率范围:200MHz至6000MHz
    - 供电电压范围:3.15V至3.45V
    - 供电电流:303mA(工作状态),33µA(睡眠状态)
    - 基带带宽:-1dB带宽,RSOURCE=25Ω,单端430MHz
    - 基带输入电流:单端-136µA
    - 基带输入电阻:单端-3kΩ
    - 基带直流共模电压:外部应用0.5V
    - 基带幅度摆动:无硬限幅,单端0.86VP-P
    - LO匹配频率范围:标准演示板,S11<-10dB,600MHz至6000MHz
    - RF匹配频率范围:标准演示板,S22<-10dB,700MHz至5000MHz
    - 转换增益:@ 900MHz时0dB;@ 1900MHz时0.4dB;@ 2140MHz时0.2dB;@ 2600MHz时-0.2dB
    - 绝对输出功率:每个1VP-P(DIFF)CW信号,I和Q:@ 900MHz时4.0dBm;@ 1900MHz时4.4dBm;@ 2140MHz时4.2dBm;@ 2600MHz时3.8dBm
    - 输出1dB压缩点:@ 900MHz时12.1dBm;@ 1900MHz时12.4dBm;@ 2140MHz时12.0dBm;@ 2600MHz时11.4dBm
    - 输出二阶截距:@ 900MHz时73.6dBm;@ 1900MHz时58.8dBm;@ 2140MHz时58.5dBm;@ 2600MHz时61.1dBm
    - 输出三阶截距:@ 900MHz时31.3dBm;@ 1900MHz时30.3dBm;@ 2140MHz时30.9dBm;@ 2600MHz时29.2dBm(LINOPT引脚浮动)
    - @ 900MHz时35.1dBm;@ 1900MHz时32.7dBm;@ 2140MHz时35.1dBm;@ 2600MHz时39.5dBm(LINOPT引脚电压优化)
    - RF输出噪声底噪:无基带交流输入信号(6MHz偏移):@ 900MHz时-161.6dBm/Hz;@ 1900MHz时-160.6dBm/Hz;@ 2140MHz时-160.6dBm/Hz;@ 2600MHz时-160.5dBm/Hz
    - 图像抑制:无零点(未调整):@ 900MHz时-45.5dBc;@ 1900MHz时-54.4dBc;@ 2140MHz时-56.6dBc;@ 2600MHz时-48.8dBc
    - LO泄露:无零点(未调整):@ 900MHz时-43.1dBm;@ 1900MHz时-40.9dBm;@ 2140MHz时-39.6dBm;@ 2600MHz时-35.5dBm

    产品特点和优势


    LTC5588-1具有高线性度的特点,这使其在需要精确信号处理的应用中表现出色。例如,在多载波通信系统中,其超高的三阶截距点(OIP3)确保了即使在高功率密度条件下,也能保持出色的信号质量和低干扰。此外,它具备宽频率范围和出色的基带带宽,适用于各种通信标准。

    应用案例和使用建议


    在典型的演示电路中,LTC5588-1可以应用于LTE、GSM、EDGE、TD-SCDMA、CDMA等通信标准。对于需要更高频率范围的场景,可以通过简单的组件更改进行优化。建议使用高精度信号发生器和窄分辨率带宽(RBW)的频谱分析仪来确保测量准确性。为了改善基带信号源与调制器之间的匹配性,建议使用高质量同轴电缆连接信号源和调制器。

    兼容性和支持


    LTC5588-1支持单端或差分LO输入,并且可接受600MHz至6GHz范围内的操作。在较低的LO频率下,使用平衡转换器如Anaren B0310J50100A00可以提高LO驱动水平而不产生内部剪切。

    常见问题与解决方案


    1. 如何设置正确的LO输入阻抗?
    - 确保LO输入正确匹配到50Ω,以提供最佳的图像抑制性能。对于单端LO驱动,应将LO信号应用于LOM端口,并将LOP端口终止在50Ω。
    2. 如何优化基带输入的直流共模电压?
    - 外部应用0.5V的直流共模电压是必需的。基带输入必须避免悬空以防止损坏LTC5588-1。
    3. 如何优化LINOPT引脚以提高线性度?
    - 将LINOPT引脚的电压设置在2V至VCC+0.3V之间,并根据具体应用场景调整该电压以达到最佳线性度。

    总结和推荐


    LTC5588-1凭借其出色的线性度和广泛的频率范围,在多种无线通信标准中表现出卓越的性能。这款调制器适用于需要高精度信号处理的场景,如LTE、GSM等通信系统。通过适当的设置和调整,用户可以充分利用其潜在的优势。因此,我们强烈推荐使用LTC5588-1进行高性能无线通信系统的开发和测试。

DC1524A-A参数

参数
应用等级 工业级
零件状态 在售
包装方式 盒装

DC1524A-A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC1524A-A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES DC1524A-A DC1524A-A数据手册

DC1524A-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
