DS1344D-33+T&R

产品分类: 实时时钟器件(RTC)
厂牌: ANALOG DEVICES
产品描述: HH:MM:SS (12/24 hr) 768bit SPI YY-MM-DD-dd 贴片安装,黏合安装
供应商型号: Y-DS1344D-33+T&R
供应商: 期货订购
标准整包数: 2500

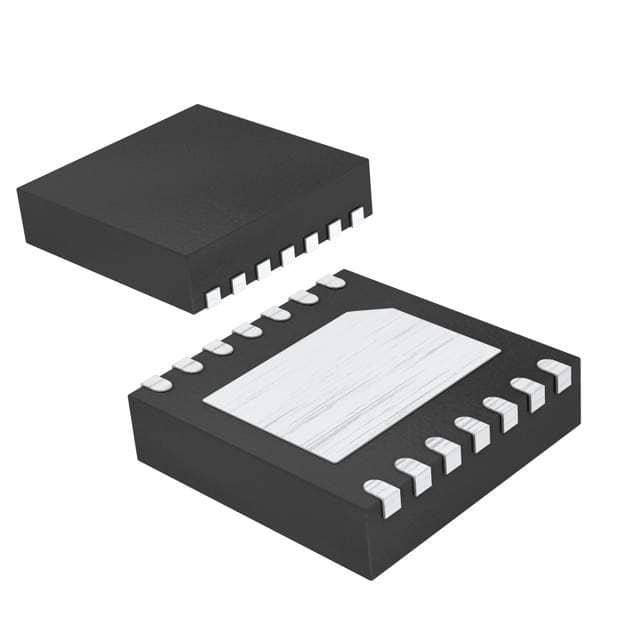

ANALOG DEVICES 实时时钟器件(RTC) DS1344D-33+T&R

DS1344D-33+T&R概述


    产品简介


    DS1343/DS1344低电流SPI/3-W线实时时钟(RTC)
    基本介绍
    DS1343和DS1344是低功耗实时时钟(RTC)芯片,它们用于时间保持和管理,特别适用于需要长时间运行且功耗极低的应用场景。这两种芯片采用串行接口(SPI或3-Wire)进行数据传输,支持高ESR晶体,适用于多种类型的晶体。
    主要功能和应用领域
    - 提供秒、分、小时、日、日期、月、年的时间信息。
    - 支持闰年的自动调整,且有效至2099年。
    - 配备两个可编程的时间报警器,可通过组合触发报警。
    - 支持工业温度范围,可广泛应用于医疗设备、手持设备、远程通信等领域。
    - 具有备份电池支持功能,即使主电源断开仍能保持时间信息。

    技术参数


    - 时间保持电流:低至250nA(典型值)。
    - 兼容晶体ESR:最高可达100kΩ。
    - RTC计数器:支持秒、分、小时、日、日期、月、年,且具有闰年补偿功能。
    - 支持操作电压范围:1.8V±5%,3.0V±10%,3.3V±10%。
    - 最低时间保持电压:VBATTMIN为1.15V。
    - 支持SPI模式:Motorola SPI模式1和3,或标准3线接口。
    - 电池支持能力:在主电源掉电后继续维持时间,最低至1.15V。
    - 备份泄漏电流:±100nA(VCC>VPO时)。
    - 工作温度范围:-40°C到+85°C。

    产品特点和优势


    - 低功耗:时间保持电流仅为250nA(典型值),适合长期运行的应用。
    - 高ESR晶体兼容性:拓展了可用的晶体选择范围。
    - 多版本支持:两种型号分别支持6pF或12.5pF的晶体。
    - 时间保存能力:内置电源感测电路,当主电源失效时自动切换到备份电源,确保时间信息不丢失。
    - 灵活的接口支持:兼容SPI或3线接口,可根据需求选择。

    应用案例和使用建议


    应用场景
    - 医疗设备:在医疗设备中,精准的时间管理至关重要,这些设备通常需要长期运行且对功耗敏感。
    - 远程通信:远程通信设备需要能够在不同环境下可靠运行,低功耗的RTC能够满足这一需求。
    - 嵌入式系统:嵌入式系统的时钟管理要求精确且耗电少,DS1343/DS1344正是为此设计的。
    使用建议
    - 在使用过程中应注意确保电源稳定,以避免数据丢失。
    - 对于需要长时间运行的设备,建议使用高性能的晶体和充足的备份电池。

    兼容性和支持


    - DS1343/DS1344芯片提供了广泛的兼容性,既可以与SPI接口设备兼容,也可以与3线接口设备兼容。
    - 制造商提供全面的技术支持,包括文档、技术支持热线及官方网站。

    常见问题与解决方案


    1. 问题:RTC无法正常工作
    - 解决方案:检查电源连接是否正确,确认晶体和外部元件无误,检查寄存器设置。
    2. 问题:时钟走时不准确
    - 解决方案:确认晶体频率和负载电容设置是否正确,检查电源电压是否稳定。
    3. 问题:备份电池耗尽
    - 解决方案:更换新的备份电池,确保电池安装正确且电量充足。

    总结和推荐


    综合评估
    DS1343/DS1344凭借其低功耗、高ESR晶体兼容性和广泛的操作温度范围,在医疗设备、远程通信和嵌入式系统等应用领域中表现优异。该系列产品的设计充分考虑了长期运行的需求,具备高度可靠性和灵活性。
    推荐使用
    强烈推荐在需要高精度时间管理和低功耗应用中使用DS1343/DS1344。无论是新产品开发还是现有产品的升级,这些设备都能提供卓越的性能和可靠性。

DS1344D-33+T&R参数

参数
最小工作供电电压 -
日期格式 YY-MM-DD-dd
时间格式 HH:MM:SS (12/24 hr)
接口类型 SPI
存储容量 768bit
电池备用开关 -
最大工作供电电压 -
14-WFDFN Exposed Pad
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

DS1344D-33+T&R厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DS1344D-33+T&R数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 实时时钟器件(RTC) ANALOG DEVICES DS1344D-33+T&R DS1344D-33+T&R数据手册

DS1344D-33+T&R封装设计

查看详情并下载
Symbol
Footprint
3D Model
