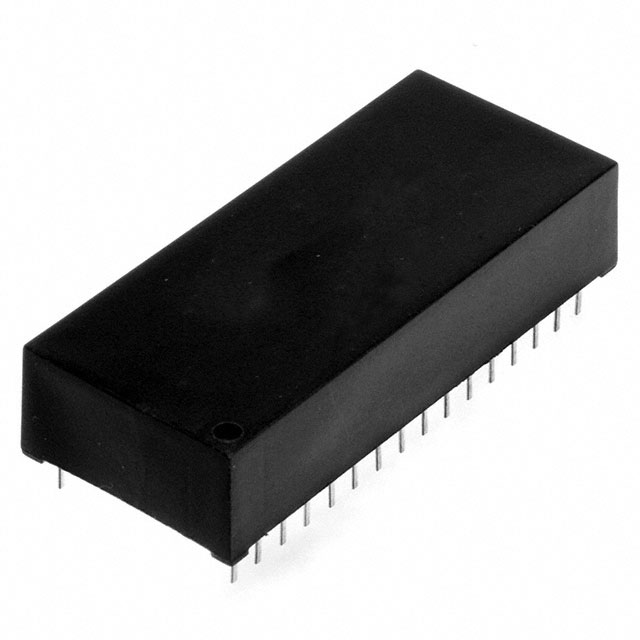

DS1554W-120IND+

产品分类: 实时时钟器件(RTC)
厂牌: ANALOG DEVICES
产品描述: HH:MM:SS (24 hr) 256Kbit Parallel YY-MM-DD-dd EDIP-32 通孔安装
供应商型号: 2515521
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 实时时钟器件(RTC) DS1554W-120IND+

DS1554W-120IND+概述

    DS1554 256k Nonvolatile Y2K-Compliant Timekeeping RAM 技术手册解析

    1. 产品简介


    产品类型: DS1554 是一款全功能、年份2000兼容(Y2K Compliant)的实时时钟/日历芯片(RTC),带有实时时钟报警、看门狗定时器、电源开启复位、电池监控及32k x 8非易失性静态RAM。
    主要功能: DS1554 集成了NV SRAM、实时时钟、晶体振荡器、电源故障控制电路和锂电池能源。它具有自动日期和闰年补偿功能,能够在2100年前的数据记录中保持准确。此外,还提供精度电源开启复位、可编程看门狗定时器和实时时钟报警功能。
    应用领域: DS1554 广泛应用于需要时间记录和存储的应用场景,如工业自动化、医疗设备、汽车电子等领域。

    2. 技术参数


    - 内存容量: 32k x 8非易失性静态RAM
    - 电压范围: 3.3V 或 5.0V
    - 温度范围: 工业级:-40°C 至 +85°C;商业级:0°C 至 +70°C
    - 封装形式: 32引脚封装 DIP 和 34引脚封装 PowerCap
    - 电源失效保护: 当电源电压低于设定阈值时自动断电
    - 时钟精度: 商业级:±1分钟/月;工业级:±1.53分钟/月(25°C)
    - 备用电池寿命: 内置锂电池,设计使用寿命超过10年

    3. 产品特点和优势


    特点:
    - 双缓冲设计: 可实现外部数据读写时,内部数据持续更新。
    - 温度补偿: 通过内部电路监测VCC电压,确保在不同温度下数据的准确性。
    - 精确电源开启复位: 在电源不稳定时,能够快速稳定系统,避免系统错误操作。
    优势:
    - Y2K兼容: 保证了时间记录的长期可靠性,无需担心世纪转换带来的问题。
    - 高安全性: 电源失效时自动断电,确保数据安全。
    - 灵活配置: 可以适应不同的应用需求,无论是工业还是商业领域。

    4. 应用案例和使用建议


    应用案例:
    - 在医疗设备中,用于精确记录设备使用时间和维修日志。
    - 在工业自动化中,用于监控生产过程中的时间节点。
    使用建议:
    - 定期检查备用电池状态,确保其正常工作。
    - 在设计电路时,注意避免电磁干扰对时钟精度的影响。

    5. 兼容性和支持


    兼容性:
    - DS1554 支持多种封装形式,可以根据具体应用需求选择合适的封装。
    - 与其他电子元器件的兼容性良好,广泛适用于各种电路设计。
    支持:
    - Maxim 提供详尽的技术文档和支持服务,确保用户可以顺利使用产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源失效后,无法正确读取数据 | 检查电池状态,确保电池供电正常 |
    | 实时时钟与标准时间不一致 | 校准实时时钟,参考制造商提供的校准方法 |

    7. 总结和推荐



    总结

    :
    DS1554 是一款集多种功能于一身的时间记录芯片,具备高可靠性、精确度和长久备用电池寿命。它的应用广泛,涵盖了医疗、工业自动化等多个领域。
    推荐:
    鉴于其卓越的功能和广泛的适用性,DS1554 非常值得在需要时间记录和存储的应用中使用。特别是对于要求高可靠性的场合,这款产品将是理想的选择。

DS1554W-120IND+参数

参数
存储容量 256Kbit
电池备用开关 -
最大工作供电电压 -
最小工作供电电压 -
日期格式 YY-MM-DD-dd
时间格式 HH:MM:SS (24 hr)
接口类型 Parallel
通用封装 EDIP-32
安装方式 通孔安装
零件状态 在售
包装方式 管装

DS1554W-120IND+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DS1554W-120IND+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 实时时钟器件(RTC) ANALOG DEVICES DS1554W-120IND+ DS1554W-120IND+数据手册

DS1554W-120IND+封装设计

查看详情并下载
Symbol
Footprint
3D Model
