AD246JY

产品分类: 时钟缓存器
厂牌: ANALOG DEVICES
产品描述: 14.25V 15.75V 单端 SIP-4 通孔安装
供应商型号: CY-AD246JY
供应商: Avnet
标准整包数: 1

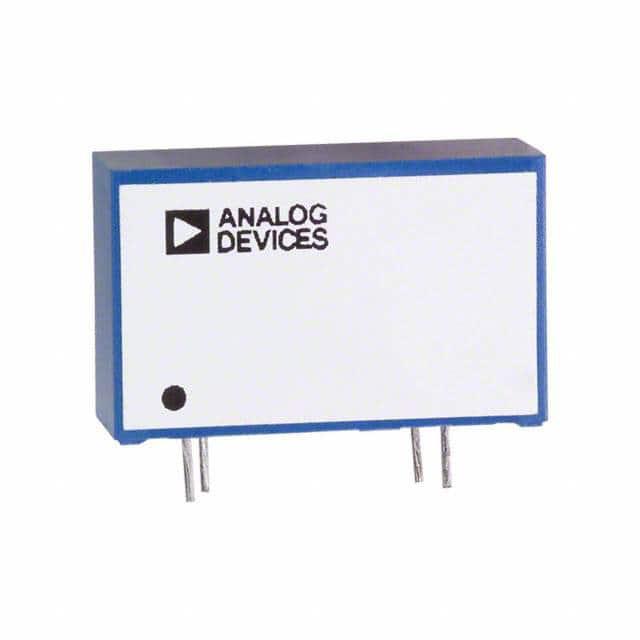

ANALOG DEVICES 时钟缓存器 AD246JY

AD246JY概述

    高质量文章:AD246 Clock Driver 技术概述

    1. 产品简介


    AD246 是由 Analog Devices 提供的一款紧凑型低成本时钟驱动器,能够从单一 15V 电源供应中生成所需的时钟信号。该产品专为高效率设计,适合多种应用场景,尤其适用于需要多个隔离器(如 AD204)工作的场合。AD246 可直接驱动高达 32 个 AD204 隔离器,同时在更高电压下支持额外的隔离器。它的主要功能是为数字电路提供稳定的时钟信号,广泛应用于工业自动化、通信系统及医疗设备等领域。

    2. 技术参数


    以下是 AD246 的核心技术规格:
    - 输出频率:25 kHz (额定值)
    - 输出电压:15 V p-p (额定值)
    - 最大扇出能力:32 个负载
    - 输入电压范围:15 V ± 5%
    - 静态功耗:无负载状态下约 35 mA
    - 工作温度范围:典型值为 25°C,但可在更宽的温度范围内运行

    3. 产品特点和优势


    AD246 的设计亮点包括:
    - 紧凑型封装:支持多种外形尺寸,适应不同设计需求。
    - 高集成度:集成了时钟信号生成和电源滤波功能,减少了外部组件数量。
    - 高可靠性:能够在宽电压范围内稳定工作,并具备过流保护机制,防止因短路导致损坏。
    - 成本效益:相较于同类竞争产品,AD246 提供了优异的性价比。

    4. 应用案例和使用建议


    AD246 的典型应用场景包括工业控制设备、通信接口模块和隔离电源系统。例如,在一个包含大量隔离器的应用中,AD246 可作为主时钟源,确保所有子系统的同步操作。为了获得最佳性能,建议将电源旁路电容靠近时钟驱动器放置,并使用容量至少为每 5 个隔离器 1 µF 的外部旁路电容。此外,在多负载情况下应考虑散热设计以避免过热现象。

    5. 兼容性和支持


    AD246 支持主流的隔离器芯片(如 AD204),并具有良好的互操作性。Analog Devices 提供全面的技术文档和支持服务,包括详细的参考设计指南和技术咨询。用户可以通过官方渠道获取软件工具和硬件开发套件,以加速项目进度。

    6. 常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - 问题:时钟输出不稳定。
    解决方案:检查电源电压是否在规定范围内,并确认所有连接正确无误。必要时添加额外的滤波电容。
    - 问题:负载超出推荐范围。
    解决方案:确保实际负载不超过 32 个隔离器,否则需要增加额外的时钟驱动器单元。

    7. 总结和推荐


    AD246 Clock Driver 在时钟信号生成领域表现出色,凭借其紧凑的设计、高效的性能和经济的成本优势,在众多行业中展现出强大的竞争力。对于需要高精度时钟信号的应用场景,强烈推荐选用此产品。同时,Analog Devices 提供的强大技术支持进一步增强了该产品的吸引力,使其成为工程师的理想选择之一。

AD246JY参数

参数
最小工作供电电压 14.25V
最大工作供电电压 15.75V
电路数 1
差分 - 输入:输出
输入信号类型 单端
最大输入频率 -
输出信号类型 -
输出数量 1
最大传播延迟时间 -
25.3mm(Max)
8.4mm(Max)
15.9mm(Max)
通用封装 SIP-4
安装方式 通孔安装
零件状态 在售
包装方式 管装

AD246JY厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD246JY数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 时钟缓存器 ANALOG DEVICES AD246JY AD246JY数据手册

AD246JY封装设计

查看详情并下载
Symbol
Footprint
3D Model
