首页  >  产品百科  >  DS1747WP-120IND+

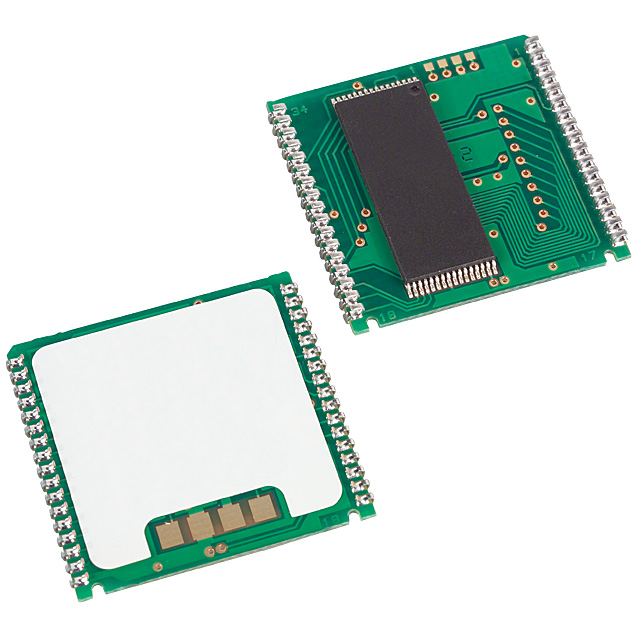

DS1747WP-120IND+

产品分类: 实时时钟器件(RTC)
厂牌: ANALOG DEVICES
产品描述: HH:MM:SS (24 hr) 512KB Parallel YY-MM-DD-dd 贴片安装
供应商型号: DS1747WP-120IND+
供应商: 期货订购
标准整包数: 1000
ANALOG DEVICES 实时时钟器件(RTC) DS1747WP-120IND+

DS1747WP-120IND+概述

    产品概述:集成NV SRAM的非易失性实时时钟

    产品简介


    本产品是一款集成式非易失性实时钟(RTC)与512k x 8静态RAM的产品,型号为DS1747/DS1747P。该设备不仅具有标准的内存功能,还包含了时钟控制电路、电池、晶体振荡器以及电源失效保护电路。这些特性使其广泛应用于各种需要精确时间记录的应用中,如工业自动化、电信、医疗设备等。

    技术参数


    - 时钟特性
    - 时间与日期操作: 采用二进制编码十进制格式(BCD),时间与日期数据可自动修正每月日期和闰年。
    - 存储位置: 时间与日期寄存器位于8个最顶层RAM位置。
    - 频率测试: 可通过频率测试位设置来检查时钟精度。

    - 工作环境
    - 温度范围: 商用版本的工作温度范围为0°C至+70°C;工业版本为-40°C至+85°C。
    - 电源要求: 工作电压范围为3.3V至5.0V。

    - 电气特性
    - 电源电流: 活动模式下最大电流为85mA(5V版本),2mA(3.3V版本)。
    - 泄漏电流: 输入与输出泄漏电流均不超过±1µA。
    - 电池切换电压: 当电压降至电池切换电压时,时钟数据仍能保持。

    产品特点和优势


    - Y2K合规: 确保数据跨越世纪,避免2000年问题。
    - 高精度与时钟稳定性: 配备工厂校准的非易失性调谐元素,确保了在+25°C下时钟误差小于±1分钟/月。
    - 全面数据保护: 具备数据保留模式,即使在电源失效情况下也能保证数据完整。
    - 高度兼容性: 支持与多种工业标准接口兼容,提供灵活的连接选项。

    应用案例和使用建议


    该设备常用于工业自动化系统,用于精确的时间记录与控制。例如,在生产线上进行精确的时间追踪,或者在电信系统中同步数据传输时间。使用时建议遵循规范的时钟设置流程,以确保数据的准确性。同时,考虑到时钟精度受电磁干扰的影响,应当将设备放置于低EMI区域。

    兼容性和支持


    - 兼容性: 支持多种工业标准接口,如JEDEC Byte-Wide 512k x 8静态RAM针脚布局。
    - 技术支持: 提供详尽的技术手册与应用指南,确保用户能够顺利安装与配置设备。

    常见问题与解决方案


    - 电池耗尽问题: 如发现电池电压过低,应及时更换电池,以免影响数据读写功能。
    - 精度校正问题: 非易失性调谐元素已在出厂前校准,因此无需额外校准。
    - 数据丢失问题: 在进行数据写入或读取时,确保满足所有必要的访问条件,防止数据不一致。

    总结和推荐


    DS1747/DS1747P 是一款集成了实时钟与非易失性静态RAM的高精度、高可靠性的解决方案。其优越的数据保存能力及宽泛的工作温度范围,使得它成为工业应用中的理想选择。推荐给需要精确时间管理和数据安全的应用场合,特别是在工业自动化、电信及医疗领域。通过其详细的文档和技术支持,可以确保设备的有效部署与维护。

DS1747WP-120IND+参数

参数
接口类型 Parallel
存储容量 512KB
电池备用开关 -
最大工作供电电压 -
最小工作供电电压 -
日期格式 YY-MM-DD-dd
时间格式 HH:MM:SS (24 hr)
34-PowerCap™ Module
安装方式 贴片安装
零件状态 在售
包装方式 托盘

DS1747WP-120IND+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DS1747WP-120IND+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 实时时钟器件(RTC) ANALOG DEVICES DS1747WP-120IND+ DS1747WP-120IND+数据手册

DS1747WP-120IND+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 380.8214
2000+ ¥ 371.1395
3000+ ¥ 361.4576
库存: 2000
起订量: 1000 增量: 40
交货地:
最小起订量为:1000
合计: ¥ 380821.4
直接购买
加入购物车
