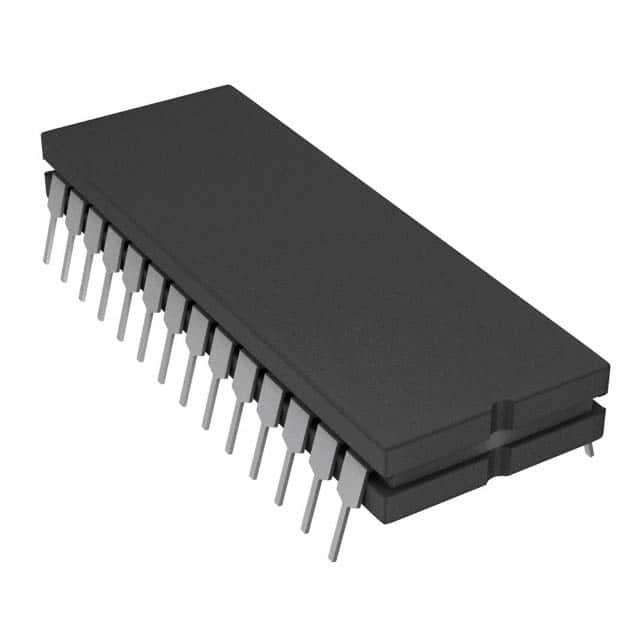

AD1671KQ

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: ±5V 1.25Msps 12bit 1 12 Parallel Single-Ended 5V Pipelined CDIP-28 通孔安装
供应商型号: CY-AD1671KQ
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) AD1671KQ

AD1671KQ概述


    产品简介


    产品名称: AD1671 12位模拟到数字转换器
    产品类型: 高速、高精度ADC(模数转换器)
    主要功能: 该器件是一个集成式单芯片采样12位、1.25 MSPS(每秒百万次样本)的模拟到数字转换器,具备高性能的采样保持放大器(SHA)和电压参考。
    应用领域: AD1671广泛应用于需要高速、高分辨率的数据采集系统中,如通信、工业自动化、医疗设备和测试测量仪器等。

    技术参数


    - 分辨率: 12位
    - 采样速率: 1.25 MSPS
    - 转换时间: 800 ns
    - 输入电压范围:
    - 单极性:0 V至+5 V,0 V至+2.5 V
    - 双极性:±5 V,±2.5 V
    - 电源电压:
    - VCC: +4.75 V至+5.25 V
    - VLOGIC: +4.5 V至+5.5 V
    - VEE: -4.75 V至-5.25 V
    - 功耗:
    - 570 mW(标准)
    - 750 mW(最大)

    产品特点和优势


    1. 无缺失代码保证: AD1671在整个工作温度范围内保证无缺失代码,确保信号准确转换。
    2. 低功耗: 功耗仅为570 mW,比同类混合器件更为节能。
    3. 高精度: 信噪比加失真率(S/N + D)高达70 dB,适用于高性能需求的应用。
    4. 温度稳定性: 通过内部激光调整薄膜电阻提供精确度和温度稳定性。
    5. 配置灵活性: 输入电压范围可以通过引脚连接进行配置,适用多种应用场景。

    应用案例和使用建议


    应用场景:
    - 通信系统: 用于高速数据采集和处理。
    - 工业自动化: 实现高精度传感器数据采集。
    - 医疗设备: 精确测量生物电信号。
    - 测试测量仪器: 提供快速、准确的数据转换功能。
    使用建议:
    - 校准: 在安装过程中应校准输入电压范围和温度系数,以确保最佳性能。
    - 电源管理: 由于功耗较低,可以考虑采用散热片来进一步降低温度影响。
    - 信号处理: 对于输入信号,应尽可能保持在满量程范围内,以减少信号失真。

    兼容性和支持


    兼容性:
    - AD1671可以与其他具有相同输入电压范围和电源要求的电子元器件和设备兼容。
    - 可通过外部参考输入选择适合特定应用的直流精度和温度漂移要求。
    支持和维护:
    - Analog Devices公司提供详细的技术文档和应用指南,帮助客户解决常见的设计问题。
    - 厂商提供技术支持热线和在线论坛,方便用户查询相关资料和求助。

    常见问题与解决方案


    问题1: 输入信号超出范围时,如何处理?
    解决方法: 当输入信号超出范围时,OUT OF RANGE指示灯会变亮,可通过检查信号源和调整输入信号范围来解决问题。
    问题2: 如何校正零点漂移?
    解决方法: 可通过外部电位计调节零点漂移,使输出信号归零。
    问题3: 如何提高信噪比?
    解决方法: 可以通过增加输入滤波电路或降低电源噪声来提高信噪比。

    总结和推荐


    总结:
    AD1671是一款高度集成化的12位、1.25 MSPS模拟到数字转换器,拥有高速、低功耗和高精度的特点。其独特的结构和灵活的配置使其适用于多种应用场合。
    推荐:
    鉴于其卓越的性能和广泛的适用性,AD1671是非常值得推荐的产品,尤其适合对数据采集精度和速度有较高要求的设计项目。

AD1671KQ参数

参数
接口类型 Parallel
信噪比 -
分辨率 12bit
电压-电源,模拟 ±5V
电压 - 电源,数字 5V
架构 Pipelined
采样率 1.25Msps
位数 12
通道数 1
输入类型 Single-Ended
37.85mm(Max)
15.49mm(Max)
5.34mm(Max)
通用封装 CDIP-28
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

AD1671KQ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
