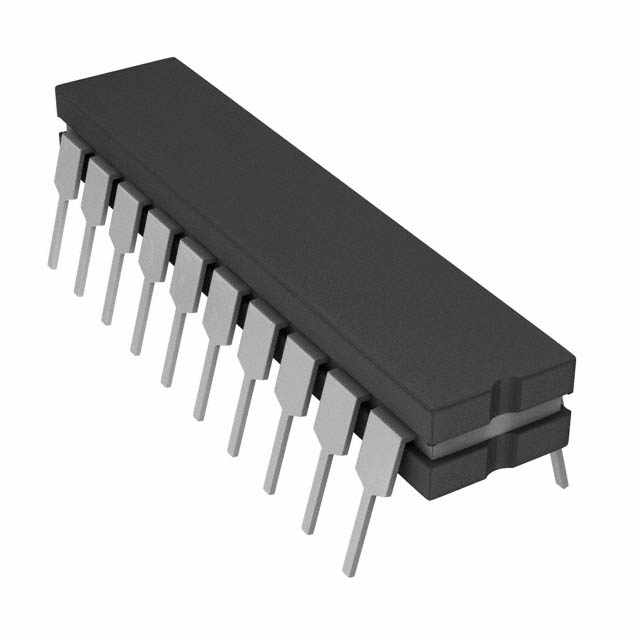

5962-8770103RA

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 5V~15V 5.6MS/s 8bit 2 8 Parallel 5V~15V R-2R CERDIP-20 通孔安装
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES 模数转换器(ADC) 5962-8770103RA

5962-8770103RA概述


    产品简介


    AD7528是一款由ADI公司生产的双通道8位缓冲乘法DAC(数模转换器),提供卓越的DAC到DAC匹配度。它具备数字控制增益/衰减、滤波参数调整、立体音频电路和XY图形显示等功能。AD7528适合广泛的应用领域,如音频、图形处理及过程控制等。

    技术参数


    - 分辨率:8位
    - 绝对精度误差:±1 LSB(最高)至±1/2 LSB(最低)
    - 差分非线性误差:±1 LSB最大值
    - 增益误差:±4 LSB(最高)至±1 LSB(最低)
    - 增益温度系数:±0.007%/°C(最高)
    - 输入高电压(VIH):2.4 V最小值
    - 输入低电压(VIL):0.8 V最大值
    - 输入电流(IIN):±1 μA最大值
    - 传播延迟:220 ns最大值(典型值)
    - 数字到模拟瞬态响应(Glitch Impulse):160 nV秒(典型值)

    产品特点和优势


    AD7528的最大特点是其优秀的DAC到DAC匹配度,每个DAC均在同一芯片上制造,保证了精准的匹配度和跟踪能力。其紧凑的封装设计允许在小型化系统中应用。另外,其宽广的工作温度范围也使其适用于严苛环境下的应用。

    应用案例和使用建议


    AD7528广泛应用于需要高精度模拟信号处理的场合,例如在音频系统中调节增益或在工业控制系统中进行精确的信号调节。在实际应用中,确保良好的接地管理和正确的外部电阻配置对于实现最佳性能至关重要。此外,在某些高频应用中可能需要添加相位补偿电容以防止振铃现象。

    兼容性和支持


    AD7528支持常见的8位微处理器接口标准,如6800、8080、8085和Z80。此外,由于其小巧的封装尺寸,可以方便地集成到各种电路板设计中。ADI公司提供全面的技术支持和服务,帮助用户解决问题并优化产品性能。

    常见问题与解决方案


    1. 输出噪声问题:可通过优化接地连接并添加合适的旁路电容来减少噪声。
    2. 频率响应不佳:建议检查输入信号质量和外部放大器配置,必要时进行相位补偿。
    3. 温度稳定性差:通过外部电阻调节可改善温度稳定性。

    总结和推荐


    AD7528以其高精度、优异的DAC到DAC匹配度以及宽泛的工作温度范围,在数字控制领域展现出强大的应用潜力。无论是音频处理还是工业自动化,AD7528都是一款值得推荐的产品。然而,用户在使用过程中需要注意正确的安装和调试方法,以充分发挥其性能。

5962-8770103RA参数

参数
通道数 2
位数 8
信噪比 -
电压 - 电源,数字 5V~15V
接口类型 Parallel
采样率 5.6MS/s
输入类型 -
电压-电源,模拟 5V~15V
架构 R-2R
分辨率 8bit
26.92mm(Max)
7.87mm(Max)
3.56mm(Max)
通用封装 CERDIP-20
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装,管装

5962-8770103RA厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
