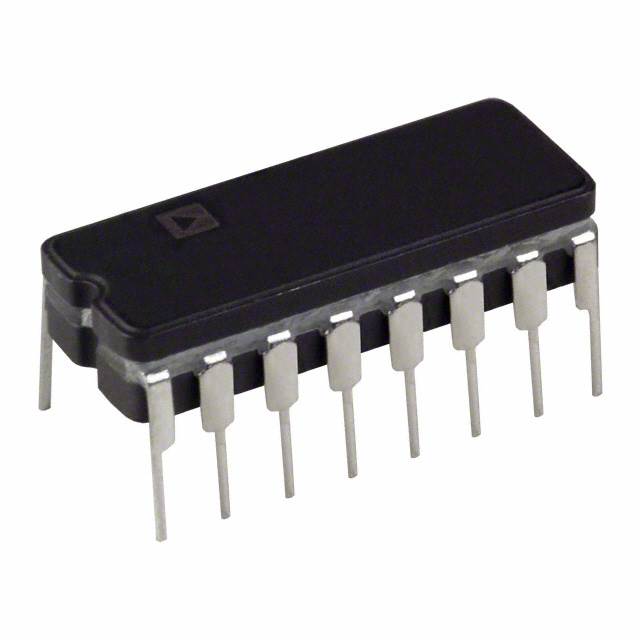

JM38510/11301BEA

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 8bit 1 8 Parallel R-2R DIP 通孔安装
供应商型号: 584-JM3851011301BEA
供应商: Mouser
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) JM38510/11301BEA

JM38510/11301BEA概述

    DAC08 高速乘法数模转换器

    1. 产品简介


    DAC08是一款8位高速乘法数模转换器(Digital-to-Analog Converter),专为通用数字逻辑接口设计。这款转换器提供非常高的速度性能,同时具备低成本和出色的灵活性。它的主要功能是将数字信号转换成模拟信号,能够广泛应用于多个领域,如A/D转换器、伺服电机驱动、波形发生器、音频编码器和衰减器、模拟仪表驱动、可编程电源、液晶显示器驱动以及高速调制解调器等。

    2. 技术参数


    以下是DAC08的主要技术参数:
    - 分辨率: 8位
    - 单调性: 8位
    - 非线性误差: 最大±0.1%(温度范围:-55°C至+125°C)
    - 建立时间: 85纳秒
    - 传播延迟: 每个位最大35纳秒
    - 满量程温度系数: ±10 ppm/°C
    - 输出电压范围: -10V至+18V
    - 满量程电流: 1.992mA(VREF=10.000V)
    - 参考电流: ±2.0mA
    - 电源电压范围: ±4.5V至±18V
    - 电源消耗: 33毫瓦(±5V时)

    3. 产品特点和优势


    DAC08拥有以下特点和优势:
    - 快速输出电流: 输出电流建立时间为85纳秒,确保快速响应。
    - 全量程预匹配: 参考电流与满量程电流匹配至±1LSB,减少校准需求。
    - 多逻辑接口兼容: 直接兼容TTL、CMOS、ECL、HTL、PMOS等多种逻辑电平。
    - 高输出阻抗: 输出电压范围宽,-10V至+18V,且具有高输出阻抗和稳定性。
    - 低功耗: 在±5V电源下,功率消耗仅为33毫瓦。
    - 性价比高: 尽管具备高性能,但仍保持较低的成本。

    4. 应用案例和使用建议


    DAC08广泛应用于各种电子系统中,例如:
    - 8位1微秒A/D转换器
    - 伺服电机和笔驱动
    - 波形发生器
    - 音频编码和衰减器
    使用建议:
    - 在设计高精度系统时,可以利用其全量程预匹配特性来减少外部校准步骤。
    - 考虑到高频率操作,建议进行适当的滤波和补偿以减少噪声和干扰。

    5. 兼容性和支持


    DAC08系列可直接接口所有常见的逻辑家族,并具有全噪声免疫功能。它与TTL、CMOS、ECL、HTL、PMOS等逻辑电平完全兼容。供应商提供了丰富的技术支持文档和在线支持资源,以帮助用户更好地理解和使用这款产品。

    6. 常见问题与解决方案


    - 问题: 输出电流不稳定?
    - 解决方案: 确认参考电压稳定,并检查电路布局是否有噪音干扰。
    - 问题: 设备温度过高?
    - 解决方案: 使用散热片或者加装风扇以增强散热效果,确保工作温度在合理范围内。

    7. 总结和推荐


    综上所述,DAC08以其高性能、低功耗、高性价比等特点,在多个应用领域都表现出色。它的设计充分考虑到了用户的实际需求,提供了全面的支持和服务。因此,对于需要高精度、高速度和灵活性的应用场合,强烈推荐选择DAC08作为首选的数模转换解决方案。

JM38510/11301BEA参数

参数
接口类型 Parallel
架构 R-2R
位数 8
通道数 1
电压 - 电源,数字 -
信噪比 -
电压-电源,模拟 -
分辨率 8bit
采样率 -
输入类型 -
21.34mm(Max)
7.87mm(Max)
3.56mm(Max)
通用封装 DIP
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装,管装
