DAC8412FPCZ-REEL

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 5V~15V,-15V 12bit 4 12 Parallel 5V R-2R LCC 贴片安装,黏合安装
供应商型号: 4218017
供应商: 海外现货
标准整包数: 1

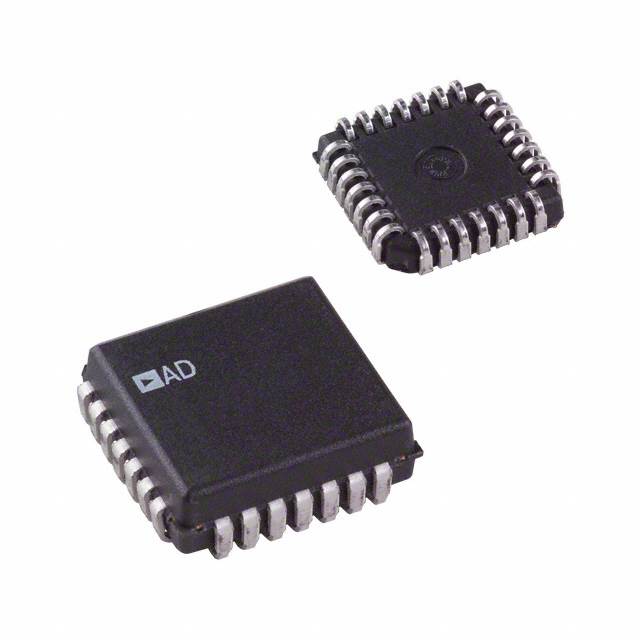

ANALOG DEVICES 模数转换器(ADC) DAC8412FPCZ-REEL

DAC8412FPCZ-REEL概述

    Quad 12-Bit DAC: DAC8412/DAC8413 技术手册解析

    产品简介


    DAC8412/DAC8413 是一款由 Analog Devices 公司生产的四通道12位电压输出数模转换器(DAC)。这款DAC具有读回功能,适用于自动测试设备、数字控制校准、伺服控制系统以及过程控制设备等多个应用领域。它的互补BiCMOS工艺设计使其在高集成度方面表现出色。

    技术参数


    | 参数名称 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 精度 | INL | - | ±0.25 | ±0.5 | ±1 | LSB |
    F级 | ±1 | - | - | LSB |
    DNL | - | -1 | - | - | LSB |
    VFSE | - | ±2 | - | - | LSB |
    | 参考电压范围 | VREFH | - | - | 10 | + | V |
    VREFL | - | - | -10 | - | V |
    | 输出电流 | IOUT | RL=2kΩ, CL=100pF | -5 | +5 | mA |
    | 温漂系数 | TCVFSE | RL=2kΩ | 15 | - | 20 | ppm/°C |
    | 大信号带宽 | BW | - | - | - | 160 | kHz |
    | 频率响应 | tS | - | - | 10 | μs |

    产品特点和优势


    - 高精度:12位分辨率,最大非线性误差为±1 LSB。
    - 双缓冲输入:允许用户在数据加载时保持输出稳定。
    - 真电压输出:能够直接提供真实的电压输出,无需额外外部组件。
    - 操作模式多样:既可单极性操作,也可双极性操作,满足不同应用场景需求。
    - 快速数据访问:支持快速的数据读写周期,提升系统整体效率。

    应用案例和使用建议


    - 应用案例:适用于各种自动化测试设备和过程控制系统。例如,在精密仪器制造中,通过精确调整和控制信号来提高设备的准确性和可靠性。

    - 使用建议:
    - 在设计电路时,确保电源和参考电压在规定范围内,避免影响设备的稳定性。
    - 遵循双缓冲输入机制,确保在加载新数据期间不会出现瞬态错误。
    - 在进行长时间高温度运行测试时,要特别注意零标误差和满标误差的变化,根据需要进行补偿。

    兼容性和支持


    - 兼容性:适用于多种封装形式,如塑料DIP、陶瓷DIP、PLCC及LCC,且支持从单+5V到±15V的广泛电源和参考电压。
    - 支持:用户可以联系当地销售办事处获取技术支持,特别是对于MIL-STD-883标准应用。

    常见问题与解决方案


    1. Q: 设备在高温环境下满标误差增加怎么办?
    A: 检查并适当调节参考电压,如果仍然存在问题,考虑使用温度补偿方案。

    2. Q: 如何确保数据加载无误?
    A: 使用双缓冲机制,保证数据加载过程中输出的连续性和准确性。

    总结和推荐


    DAC8412/DAC8413凭借其高精度、灵活的操作模式和快速的数据访问能力,在多种应用场合下均能表现出色。其独特的双缓冲输入功能使得数据处理更加稳定可靠。总体而言,这款DAC非常适合需要高精度和可靠性的自动化测试和过程控制应用。因此,我强烈推荐使用这款产品。

DAC8412FPCZ-REEL参数

参数
通道数 4
电压-电源,模拟 5V~15V,-15V
架构 R-2R
位数 12
接口类型 Parallel
电压 - 电源,数字 5V
分辨率 12bit
采样率 -
信噪比 -
输入类型 -
通用封装 LCC
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

DAC8412FPCZ-REEL厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DAC8412FPCZ-REEL数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES DAC8412FPCZ-REEL DAC8412FPCZ-REEL数据手册
