LTC2270CUP#TRPBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 1.7V~1.9V 83.9dB 20Msps 16bit 2 16 LVDS,Parallel Differential 1.7V~1.9V Pipelined QFN-64 贴片安装,黏合安装
供应商型号: Q-LTC2270CUP#TRPBF
供应商: 期货订购
标准整包数: 2000

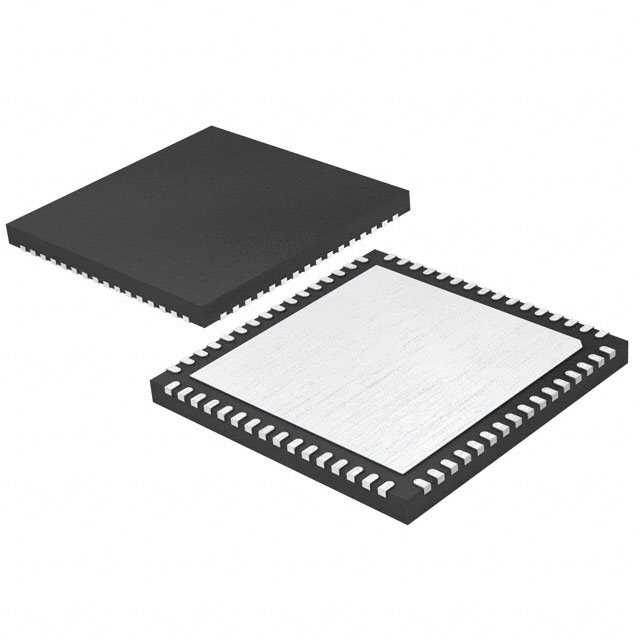

ANALOG DEVICES 模数转换器(ADC) LTC2270CUP#TRPBF

LTC2270CUP#TRPBF概述

    LTC2270 高性能双通道16位模拟数字转换器

    产品简介


    LTC2270 是一款由凌力尔特公司(Linear Technology)设计的高性能双通道同时采样16位模拟数字转换器(ADC)。这款芯片广泛应用于需要高频率和宽动态范围信号处理的应用领域,如仪器仪表、软件定义无线电、便携式医疗成像系统及多通道数据采集系统。LTC2270提供卓越的交流性能,包括高达84.1dB的信噪比(SNR)和99dB的无杂散动态范围(SFDR),使其成为高性能应用的理想选择。

    技术参数


    | 参数 | 型号 | 最小值 | 典型值 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: | :: |
    | 分辨率 | - | - | 16位 | - | 位 |
    | 采样速率 | - | - | 20Msps | - | Msps |
    | 输入噪声 | - | - | 46μVrms | - | μVrms |
    | 输入范围 | - | 1VP-P | - | 2.1VP-P | VP-P |
    | 模拟输入 | - | - | ±2.3LSB | - | LSB |
    | 工作电压 | VDD | 1.7 | 1.8 | 1.9 | V |
    | 输出模式 | - | CMOS | DDR CMOS | DDR LVDS | - |
    | 功耗 | - | - | 160mW | - | mW |
    | 封装 | - | 64引脚QFN | - | - | - |

    产品特点和优势


    1. 低噪声和高分辨率:LTC2270提供了卓越的信噪比和无杂散动态范围,能够捕捉到细微的信号变化。
    2. 低功耗:总功耗为160mW,每个通道仅消耗80mW,适用于电池供电设备。
    3. 宽输入范围:可选择的输入范围从1VP-P到2.1VP-P,适用多种输入信号源。
    4. 多功能输出:提供全速CMOS、DDR CMOS和DDR LVDS输出模式,以适应不同应用需求。
    5. 温度稳定性:全温范围内稳定工作,具有良好的温度漂移性能。
    6. 功耗模式:具备休眠和休眠模式,进一步降低功耗,适合节能应用。

    应用案例和使用建议


    1. 软件定义无线电:LTC2270可用于软件定义无线电系统中,作为高性能的信号处理器件,确保对宽带信号进行精准采集和处理。
    2. 医疗成像:LTC2270的高精度和低噪声特性使其非常适合于便携式医疗成像系统中,提高图像质量,减少伪影。
    3. 多通道数据采集:LTC2270的双通道同时采样能力允许在同一时间捕获多个通道的数据,适用于多传感器数据采集系统。
    使用建议:
    - 为确保最佳性能,应将电源电压保持在推荐的工作范围内(1.7V至1.9V)。
    - 使用时应注意信号线缆长度,尽量避免长距离传输导致信号衰减。
    - 确保电路布局合理,减少干扰和噪声的影响。

    兼容性和支持


    LTC2270与LTC2180和LTC2140-14系列ADC具有引脚兼容性,这使得升级现有设计变得容易。制造商提供了详尽的技术文档和支持服务,包括使用指南和常见问题解答,以帮助用户快速上手并解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问:如何正确设置工作电压?
    - 答:确保VDD和OVDD之间的电压差不超过1.9V。推荐电压范围为1.7V至1.9V,以保证最佳性能。
    2. 问:电源电流过高怎么办?
    - 答:检查是否有过多负载连接到电源,或者检查是否有短路情况发生。调整负载或修复短路问题可以有效降低电流。
    3. 问:如何优化功耗?
    - 答:可以启用休眠模式或关机模式来降低功耗。在不使用时关闭芯片,可以显著延长电池寿命。

    总结和推荐


    LTC2270是一款高性能的双通道16位模拟数字转换器,以其出色的信噪比和无杂散动态范围而闻名。它在各种应用中表现出色,特别是需要高精度信号处理的场合。其低功耗特性、广泛的输入范围和引脚兼容性使其成为市场上最具竞争力的产品之一。推荐用于对信号质量要求高的应用,如仪器仪表、软件定义无线电和便携式医疗成像系统。

LTC2270CUP#TRPBF参数

参数
接口类型 LVDS,Parallel
电压-电源,模拟 1.7V~1.9V
通道数 2
输入类型 Differential
架构 Pipelined
信噪比 83.9dB
位数 16
分辨率 16bit
采样率 20Msps
电压 - 电源,数字 1.7V~1.9V
通用封装 QFN-64
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LTC2270CUP#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2270CUP#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2270CUP#TRPBF LTC2270CUP#TRPBF数据手册

LTC2270CUP#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20000+ ¥ 949.06
40000+ ¥ 921.944
60000+ ¥ 894.828
库存: 20000
起订量: 20000 增量: 2000
交货地:
最小起订量为:20000
合计: ¥ 18981200
