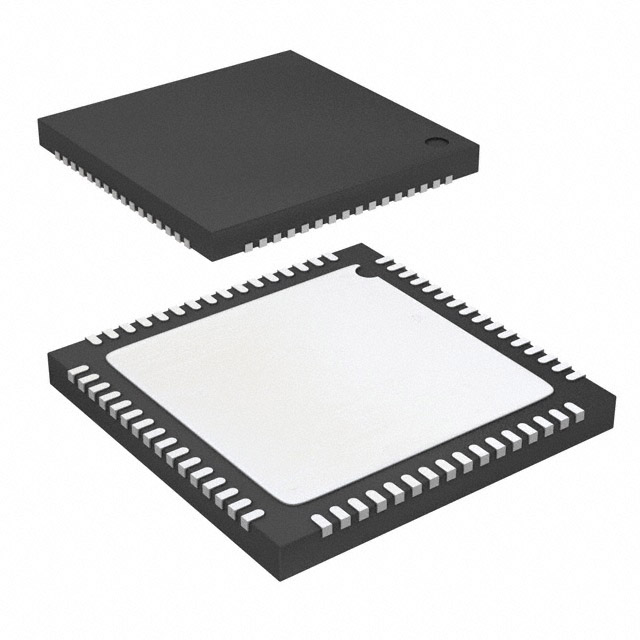

AD9258BCPZ-105

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 1.7V~1.9V 76.5dB 105Msps 14bit 2 14 LVDS,Parallel Differential 1.7V~1.9V Pipelined 贴片安装 9mm*9mm*850μm
供应商型号: UNP-AD9258BCPZ-105
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) AD9258BCPZ-105

AD9258BCPZ-105概述


    产品简介


    产品名称: AD9258
    产品类型: 双通道14位模拟到数字转换器(ADC)
    主要功能:
    - 支持三种不同的采样速率:80 MSPS、105 MSPS 和 125 MSPS。
    - 采用1.8V单电源供电。
    - 支持CMOS和LVDS输出驱动器,提供低功耗操作选项。
    - 包含多种先进的特性,如内置自测(BIST)、功耗管理模式、以及串行端口控制。
    应用领域:
    - 通信系统:例如多样性无线电系统、多模数字接收机、各种移动通信标准(GSM、EDGE、W-CDMA、LTE、CDMA2000、WiMAX、TD-SCDMA)。
    - 广泛应用于I/Q解调系统、智能天线系统和软件无线电。
    - 在通用宽带数据应用、超声波设备等领域也有广泛应用。

    技术参数


    - 分辨率: 14位
    - 采样率: 80 MSPS/105 MSPS/125 MSPS
    - 功耗:
    - DC输入时:750mW(125 MSPS)
    - 1.8V CMOS 输出模式下:797mW(125 MSPS)
    - 1.8V LVDS 输出模式下:865mW(125 MSPS)
    - 信噪比(SNR):
    - 70 MHz时:77.6 dBFS(125 MSPS)
    - 无杂散动态范围(SFDR):
    - 70 MHz时:88 dBc(125 MSPS)
    - 输入噪声:
    - 200 Ω 输入阻抗 @ 70 MHz 和 125 MSPS 时:−152.8 dBm/Hz 小信号输入噪声
    - 输出缓冲: 支持CMOS/LVDS输出缓冲
    - 工作温度范围: -40°C 到 +85°C
    - 电源电压: AVDD 和 DRVDD 均为1.7V 至 1.9V

    产品特点和优势


    1. 高性能与低功耗结合: 70 MHz 时 SNR 高达 77.6 dBFS,并且在 125 MSPS 下仅消耗 750 mW 的功率。
    2. 灵活的电源管理: 具有多种功耗管理模式,包括正常模式、待机模式和关断模式。
    3. 丰富的输入选项: 提供1 Vp-p 至 2 Vp-p的可编程内部ADC电压参考,同时具备宽频差分输入能力(650 MHz带宽)。
    4. 兼容性与灵活性: 引脚兼容于其他型号(如AD9268),便于迁移和设计。
    5. 多功能配置接口: 通过标准的SPI接口实现灵活的配置和控制,方便设置各类工作模式和测试模式。

    应用案例和使用建议


    应用案例:
    - 在无线通信系统中用于多种制式的信号接收。
    - 在软件定义无线电系统中,可用于实现快速、高效的信号处理。
    - 在医疗设备(如超声波设备)中,可用于精确的图像重建。
    使用建议:
    - 在高要求的应用中考虑开启片上抖动功能以改善SFDR表现。
    - 使用时注意电源管理,避免过度消耗能量导致系统过热。
    - 在需要高精度测量时,利用灵活的输入范围选择进行校准和补偿。

    兼容性和支持


    - 该产品引脚兼容AD9268和其他相关的ADC系列,能够轻易实现从14位到16位的升级。
    - 安立科迪(Analog Devices)公司提供了详尽的技术文档和支持服务,包括数据手册、应用笔记和在线技术支持等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 转换精度不足 | 检查并确保外部参考电压的稳定性;开启片上抖动功能。 |
    | 功耗过高 | 启用低功耗模式,根据实际需求调整采样率。 |
    | 信号失真严重 | 检查时钟源质量,确保时钟稳定;优化系统布局减少干扰。 |

    总结和推荐


    综合评估:
    - AD9258是一款高性能、高集成度的双通道14位ADC,非常适合于现代通信系统及各种精密测量应用。
    - 其在低功耗下的出色性能和灵活的电源管理使其成为市场上极具竞争力的产品。
    推荐意见:
    - 强烈推荐用于需要高精度、低功耗以及高性能处理的应用场景。对于通信、医疗设备和软件定义无线电系统的开发者而言,AD9258无疑是一个值得考虑的选择。

AD9258BCPZ-105参数

参数
通道数 2
采样率 105Msps
接口类型 LVDS,Parallel
信噪比 76.5dB
输入类型 Differential
分辨率 14bit
电压 - 电源,数字 1.7V~1.9V
位数 14
电压-电源,模拟 1.7V~1.9V
架构 Pipelined
长*宽*高 9mm*9mm*850μm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

AD9258BCPZ-105厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
