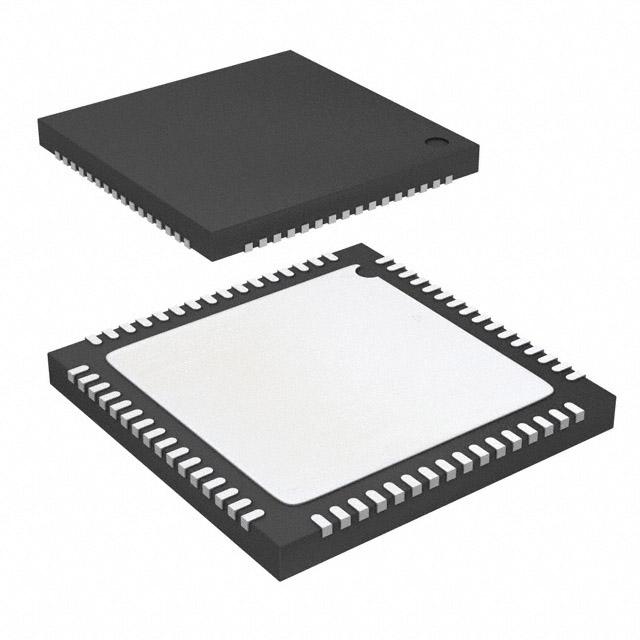

AD9204BCPZ-80

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 1.8V 61.3dB 80Msps 10bit 2 10 Parallel Differential,Single-Ended 1.7V~3.6V Pipelined 贴片安装 9mm*9mm*850μm
供应商型号: 4017010
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) AD9204BCPZ-80

AD9204BCPZ-80概述

    电子元器件产品技术手册:AD9204 10位模拟数字转换器

    1. 产品简介


    AD9204 是一款高性能、低功耗的双通道10位模拟数字转换器(ADC),专为通信系统和便携式仪器等应用而设计。该芯片的工作频率可达到20 MSPS至80 MSPS,可以处理高达700MHz的输入信号带宽。主要应用于移动通讯系统(如GSM、EDGE、W-CDMA、LTE、CDMA2000、WiMAX、TD-SCDMA)、雷达/LIDAR、超声波成像等领域。

    2. 技术参数


    - 分辨率:10位
    - 输入时钟速率:625 MHz
    - 采样率:20 MSPS至80 MSPS
    - 输入电压范围:2 V p-p 差分输入
    - 电源电压:AVDD:1.7V 至 1.9V,DRVDD:1.7V 至 3.6V
    - SNR(信噪比):
    - 在9.7MHz输入时:61.3 dBFS
    - 在200MHz输入时:61.0 dBFS
    - SFDR(无杂散动态范围):
    - 在9.7MHz输入时:75 dBc
    - 在200MHz输入时:73 dBc
    - 工作温度范围:-40°C 至 +85°C

    3. 产品特点和优势


    - 单1.8V供电:AD9204采用单1.8V供电,使得整个系统的功耗更低,更加适合电池供电的应用。
    - 低功耗:在最高采样速率下(80 MSPS),每个通道的功耗仅为63mW。
    - 高精度和线性度:具有±0.11 LSB的差分非线性误差(DNL)和±0.25 LSB的积分非线性误差(INL)。
    - 内置电压参考和采样保持电路:简化了系统设计,减少了外部组件。
    - 多样的数字输出格式:支持偏移二进制、格雷码、补码二进制三种数据格式,易于与各种后端逻辑接口。

    4. 应用案例和使用建议


    - 便携式医疗设备:AD9204非常适合用于手持医疗设备中,如便携式超声仪,利用其高精度和低功耗特性,可以提供高质量的图像数据。
    - 通信基站:对于无线通信基站来说,AD9204可以有效处理多种不同的通信标准,如GSM、W-CDMA等,通过内置的多路复用器和支持多种测试模式的功能,可以灵活配置以适应不同的应用需求。
    使用建议:在选择时钟信号源时,尽量使用稳定的晶振作为参考,以避免时钟抖动对ADC性能的影响。同时,在设计PCB时要特别注意模拟地与数字地之间的隔离,以减少噪声干扰。

    5. 兼容性和支持


    - 兼容性:AD9204封装符合RoHS标准,与AD9268、AD9251、AD9258、AD9231等其他ADC产品引脚兼容,方便进行产品升级和迁移。
    - 支持:ADI公司提供了详细的开发文档和技术支持服务,确保用户能够快速上手并解决实际使用中遇到的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正常启动 | 检查电源连接是否正确,确认所有引脚都已正确接地 |
    | 输出信号异常 | 调整采样率或检查时钟信号质量 |

    7. 总结和推荐


    综上所述,AD9204是一款非常优秀的模拟数字转换器,它凭借其出色的性能、低功耗和高集成度,在通信、医疗设备及便携式仪器等多种应用场景中均表现优异。鉴于其卓越的技术参数和广泛应用前景,强烈推荐在需要高性能ADC的应用场合使用该产品。

AD9204BCPZ-80参数

参数
电压 - 电源,数字 1.7V~3.6V
架构 Pipelined
采样率 80Msps
通道数 2
输入类型 Differential,Single-Ended
位数 10
分辨率 10bit
接口类型 Parallel
电压-电源,模拟 1.8V
信噪比 61.3dB
长*宽*高 9mm*9mm*850μm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

AD9204BCPZ-80厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
