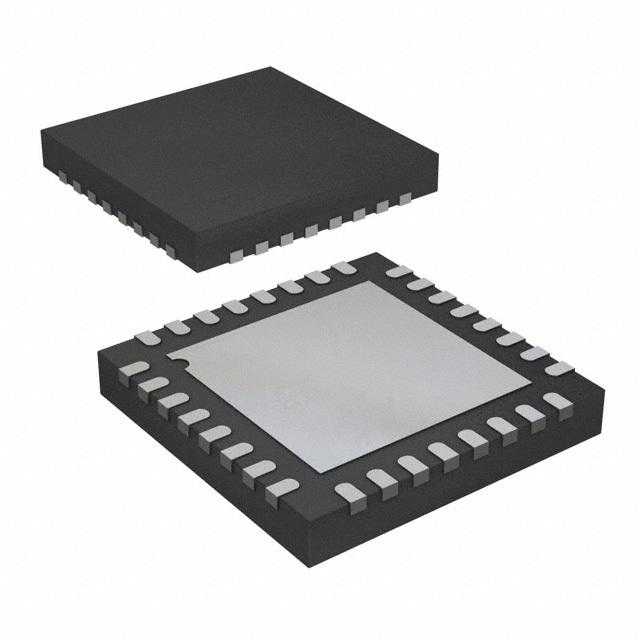

AD9683BCPZRL7-250

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 1.7V~1.9V 72.1dB 250Msps 14bit 1 14 JESD204B Differential 1.7V~1.9V Pipeline 贴片安装
供应商型号: Y-AD9683BCPZRL7-250
供应商: 期货订购
标准整包数: 200
ANALOG DEVICES 模数转换器(ADC) AD9683BCPZRL7-250

AD9683BCPZRL7-250概述


    产品简介


    产品名称:AD9683
    类型: 14位模拟到数字转换器(ADC)
    主要功能:
    - 高速采样速率可达250 MSPS
    - 支持JESD204B子类0或子类1编码的串行数字输出
    - 内置频率误差补偿功能
    - 支持多种数字接口,如CMOS、LVDS、LVPECL
    应用领域:
    - 通信系统
    - 多模数字接收器
    - 电信基础设施
    - 医疗成像
    - 雷达接收系统
    - 广泛应用于雷达、测试和测量设备

    技术参数


    | 参数 | 值 |

    | 分辨率 | 14位 |
    | 采样速率 | 最高可达250 MSPS |
    | 输入电压范围 | 1.75 V p-p |
    | 功耗 | 434 mW |
    | 接口类型 | JESD204B |
    | 输入时钟频率 | 最高达625 MHz |
    | 输出数据速率 | 最高5 Gbps |

    产品特点和优势


    - 高性能采样能力: AD9683能够在最高250 MSPS的采样速率下提供70.6 dBFS的信噪比(SNR)和88 dBc的无杂散动态范围(SFDR)。
    - 多功能接口: 支持JESD204B高速串行接口,降低了板级布线要求,简化了设备的设计复杂度。
    - 内置温度补偿: 通过集成的电压参考和频率补偿功能,确保了广泛的温度范围内稳定的性能。
    - 灵活配置: 可通过SPI接口进行灵活编程,以实现多种操作模式和配置。

    应用案例和使用建议


    应用场景:
    - 通信系统的无线电接收前端
    - 医疗设备中的超声波扫描仪
    - 军事和安全领域的电子侦察设备
    使用建议:
    - 为了获得最佳性能,在选择电源和时钟信号时应考虑稳定性和一致性。
    - 在设计系统时,应该仔细规划布局,以确保信号完整性,特别是对于高速差分信号。
    - 使用适当的输入和输出滤波技术可以减少噪声干扰,提高整体性能。

    兼容性和支持


    - 兼容性: AD9683与多种数字接口标准(如CMOS、LVDS、LVPECL)兼容,便于与不同的电路和设备集成。
    - 支持: ADI公司提供详细的技术文档、软件工具和客户支持服务,帮助用户快速部署和优化系统。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号不稳定 | 检查电源电压稳定性,调整时钟信号的偏移和抖动。 |
    | SNR或SFDR性能低于预期 | 确保正确的信号链设置,检查外部噪声源。 |
    | 无法启动设备 | 检查SPI配置和引脚状态,确认复位信号。 |

    总结和推荐


    AD9683是一款高性能的14位ADC,特别适用于需要高速采样和低功耗的应用场合。其集成的多种功能和灵活的配置选项使得它在各种现代通信和雷达系统中表现优异。此外,良好的技术支持和广泛的文档资源也使其成为开发者的理想选择。我们强烈推荐这款产品用于需要高精度、高速采样的应用场景。

AD9683BCPZRL7-250参数

参数
架构 Pipeline
接口类型 JESD204B
通道数 1
采样率 250Msps
电压 - 电源,数字 1.7V~1.9V
分辨率 14bit
电压-电源,模拟 1.7V~1.9V
位数 14
信噪比 72.1dB
输入类型 Differential
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

AD9683BCPZRL7-250厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD9683BCPZRL7-250数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES AD9683BCPZRL7-250 AD9683BCPZRL7-250数据手册

AD9683BCPZRL7-250封装设计

查看详情并下载
Symbol
Footprint
3D Model
