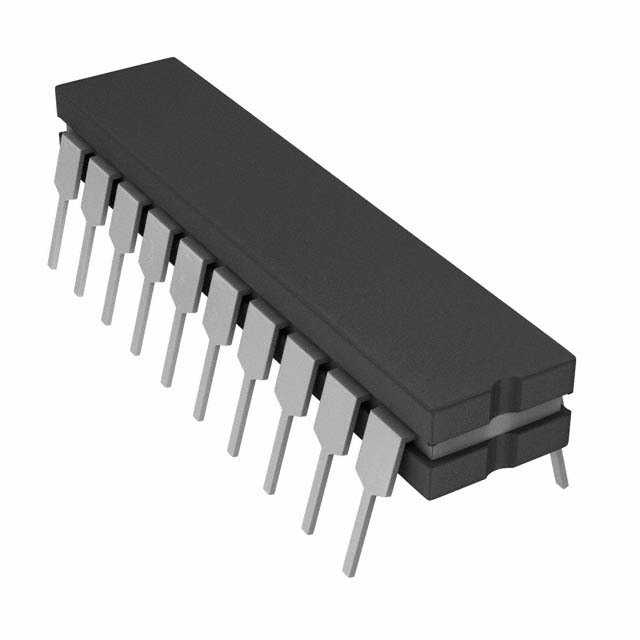

AD7528AQ

产品分类: 数模转换器(DAC)
厂牌: ANALOG DEVICES
产品描述: 2 8 400ns Parallel ±1(Max) 5V~15V ±1(Max) R-2R 5V~15V 8bit 外部 Current - Unbuffered DIP 通孔安装
供应商型号: CSJ-ST31456923
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 数模转换器(DAC) AD7528AQ

AD7528AQ概述


    产品简介


    AD7528 是一款双通道8位数字模拟转换器(DAC),采用CMOS工艺制造。它具备出色的DAC到DAC匹配能力,并且能够支持四象限乘法操作。该器件支持TTL和CMOS电平兼容输入,适用于数字控制、增益/衰减调节、滤波参数调整、立体声音频电路及XY图形应用等领域。

    技术参数


    - 分辨率:8位
    - 相对精度:
    - J、A、S版本:±1 LSB
    - K、B、T版本:±1/2 LSB
    - L、C、U版本:±1/2 LSB
    - 差分非线性:±1 LSB
    - 增益误差:
    - J、A、S版本:±4 LSB
    - K、B、T版本:±2 LSB
    - L、C、U版本:±1 LSB
    - 增益温度系数:±0.007%/°C
    - 输出泄漏电流:±50 nA (最大值)
    - 输入电阻:8 kΩ至15 kΩ
    - 数字输入高电平电压 (VIH):2.4 V (最低)
    - 数字输入低电平电压 (VIL):0.8 V (最高)
    - 写脉宽 (tWR):90 ns (最低)
    - 功耗:20 mW
    - 电源范围:+5 V 至 +15 V
    - 工作温度范围:商业级:-40°C至+85°C;工业级:-40°C至+85°C;扩展级:-55°C至+125°C

    产品特点和优势


    1. 精确的DAC匹配:AD7528两个DAC在同一芯片上制造,保证了出色的匹配度,特别适合音频、图形和过程控制应用。
    2. 紧凑封装:提供了20脚窄体DIP、SOIC或PLCC封装,占用空间小,便于集成。
    3. 高精度:商业级、工业级和扩展级分别提供不同的精度选项,确保在各种环境下的稳定运行。

    应用案例和使用建议


    应用案例:AD7528广泛应用于数字控制系统、滤波器参数调整和音频处理系统。例如,在音频放大器中,可以通过调整AD7528来实现增益或衰减控制,以改善音质。
    使用建议:
    1. 确保正确的接地管理:将AGND和DGND直接连接在一起以减少噪声注入。
    2. 使用适当的补偿电容:在使用高速运算放大器时,应根据需要添加10 pF至15 pF的相位补偿电容。
    3. 验证代码转换:在关键应用中,可以验证码转换时的性能,如表III所示的建议电阻值。

    兼容性和支持


    AD7528支持与大多数8位微处理器(如6800、8080、8085、Z80)进行总线兼容操作,且兼容TTL和CMOS电平输入。Analog Devices为用户提供详细的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:无法正确读取数字输入信号。
    解决方案:检查数字输入是否在规定的电压范围内(VIH和VIL)。确认所有数字输入均连接正确。
    2. 问题:增益误差较大。
    解决方案:根据产品手册,使用外部电阻进行增益调整,或者选择更高等级的产品以降低增益误差。
    3. 问题:在高温环境下性能不稳定。
    解决方案:选用扩展级产品(S、T、U版本),确保在-55°C至+125°C的工作温度范围内仍能保持良好性能。

    总结和推荐


    综合评估:AD7528是一款高性能、多用途的双通道DAC,具有出色的匹配精度和广泛的适用性。特别是在需要高精度、紧凑设计的应用中,AD7528表现出色。因此,对于追求高性能的工程师和设计师来说,AD7528是一个值得推荐的选择。
    通过以上详细的分析可以看出,AD7528不仅具备优秀的技术参数,而且在实际应用中表现优异,是值得考虑的理想选择。

AD7528AQ参数

参数
微分非线性 ±1(Max)
电压 - 电源,数字 5V~15V
位数 8
接口类型 Parallel
电压-电源,模拟 5V~15V
采样率 -
分辨率 8bit
架构 R-2R
通道数 -
信噪比 -
积分非线性 ±1(Max)
差分输出
最大稳定时间 400ns
输出类型 Current - Unbuffered
数模转换器数 2
参考类型 外部
通用封装 DIP
安装方式 通孔安装
零件状态 停产
包装方式 管装

AD7528AQ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD7528AQ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 数模转换器(DAC) ANALOG DEVICES AD7528AQ AD7528AQ数据手册

AD7528AQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.521 ¥ 89.1129
库存: 24
起订量: 5 增量: 1
交货地:
最小起订量为:1
合计: ¥ 89.11
