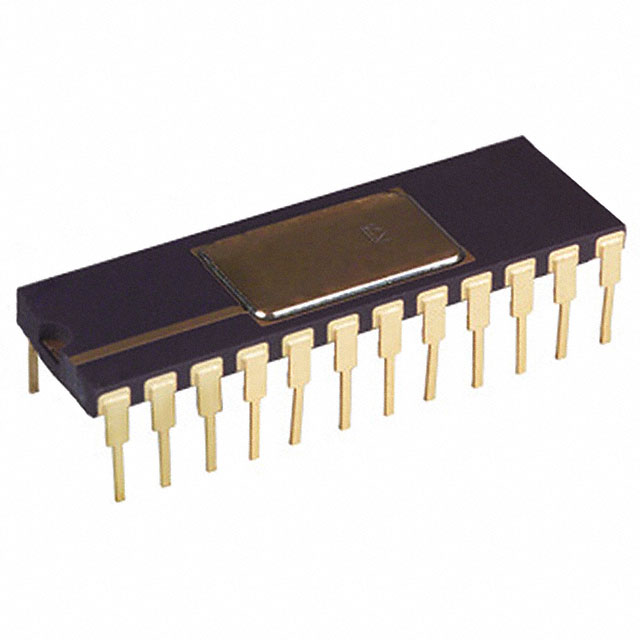

JM38510/12103BJA

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 12bit 1 Parallel Current Steering DIP 通孔安装
供应商型号: Q-JM38510/12103BJA
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) JM38510/12103BJA

JM38510/12103BJA概述

    AD565A/AD566A 高速12位数模转换器技术手册

    1. 产品简介


    AD565A 和 AD566A 是由Analog Devices公司设计的高性能高速12位数字到模拟(D/A)转换器。这两款转换器专为高精度、高速度应用而设计,适用于多种工业控制和测试测量设备。其主要功能是将数字信号转换为相应的模拟电压信号。由于具备出色的性能和灵活性,这些转换器广泛应用于需要高精度和快速响应的应用场景,如快速模拟数字转换器、高速显示器驱动等。

    2. 技术参数


    以下是AD565A和AD566A的关键技术参数:
    - 分辨率: 12位
    - 输出电流:
    - 单极性(所有位全开): –1.6至–2.4 mA
    - 双极性(所有位全开或全关): ±0.8至±1.2 mA
    - 电阻(不包括跨度电阻): 6至10 kΩ
    - 容差:
    - 25°C时满量程误差: ±1/4至±1/2 LSB
    - 温度范围内的满量程误差: ±1/2至±3/4 LSB
    - 线性度:
    - 25°C时微分非线性: ±1/2至±3/4 LSB
    - 温度范围内的微分非线性: ±1/2至±3/4 LSB
    - 切换时间:
    - 所有位开启或关闭时达到半 LSB的时间: 250至400 ns
    - 电源要求:
    - VCC: +11.4至+16.5 V
    - VEE: –11.4至–16.5 V
    - 温度范围:
    - 工作温度: 0°C至+70°C 或 –55°C至+125°C
    - 参考电压:
    - 输出电压: 9.90至10.10 V
    - 输出电流: 1.5至2.5 mA
    - 其他规格:
    - 功耗: 180至345 mW

    3. 产品特点和优势


    - 单片构造: 通过单芯片集成方式实现高集成度和低功耗。
    - 高速切换: 转换器能够在10%到90%的全量程过渡时间内达到30 ns的延迟和上升时间。
    - 全温度范围内的性能保证: 转换器在整个温度范围内表现出色,确保了高性能和稳定性。
    - 低功耗: AD566A的最大功率仅为180 mW。
    - 多功能输出配置: 支持多种电压范围,包括单极性(0至+10 V)和双极性(±10 V)。

    4. 应用案例和使用建议


    AD565A 和 AD566A 在多种应用中得到验证,包括但不限于:
    - 快速模拟数字转换器: 具备高速度和高精度特性,使其成为快速模拟数字转换的理想选择。
    - 高速显示器驱动: 在需要快速响应的应用中表现优异。
    - 工业控制系统: 适用于要求高性能和稳定性的控制系统。
    使用建议:
    - 设置零点: 使用100 Ω的零调整电阻来调节零点。
    - 调整增益: 使用100 Ω的增益调整电阻来校准增益。
    - 考虑补偿: 使用反馈电容来补偿DAC输出的25 pF电容,以获得最佳性能。

    5. 兼容性和支持


    - 外部兼容性: AD565A和AD566A可与多个运算放大器型号配合使用,如OP77、AD741L和OP07,确保广泛的系统兼容性。
    - 技术支持: Analog Devices提供了详尽的技术支持文档,包括技术规格、使用指南和故障排除手册。用户可以通过其官方网站获取这些资料,并联系客服支持以解决具体问题。

    6. 常见问题与解决方案


    - Q: 如何进行零点调整?
    - A: 关闭所有数字输入,并调节零点调整电阻直到读数为0.000 V。

    - Q: 如何进行增益调整?
    - A: 打开所有数字输入,并调节增益调整电阻直到读数为满量程输出电压(通常是9.9976 V)。

    - Q: 系统的精度如何影响整个系统的性能?
    - A: 使用高精度的运算放大器和精密电阻器可以显著提高系统整体精度。此外,确保正确的接地和连接可以进一步提高系统的可靠性。

    7. 总结和推荐


    AD565A 和 AD566A 是一款高性能、高速度的12位D/A转换器,适用于多种工业和测试测量应用。凭借其出色的线性度、高速切换能力和广泛的工作温度范围,AD565A 和 AD566A 是在要求高性能和稳定性的场合下的理想选择。强烈推荐给需要高精度和快速响应的应用场景。

JM38510/12103BJA参数

参数
通道数 1
架构 Current Steering
电压-电源,模拟 -
位数 -
信噪比 -
电压 - 电源,数字 -
输入类型 -
采样率 -
接口类型 Parallel
分辨率 12bit
32.51mm(Max)
7.87mm(Max)
3.56mm(Max)
通用封装 DIP
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装,管装

JM38510/12103BJA厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
