AD9252ABCPZ-50

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 1.7V~1.9V 73.2dB 50Msps 14bit 8 14 LVDS,Serial Differential 1.7V~1.9V Pipelined 贴片安装 9mm*900cm*850μm
供应商型号: C653385
供应商: 国内现货
标准整包数: 1

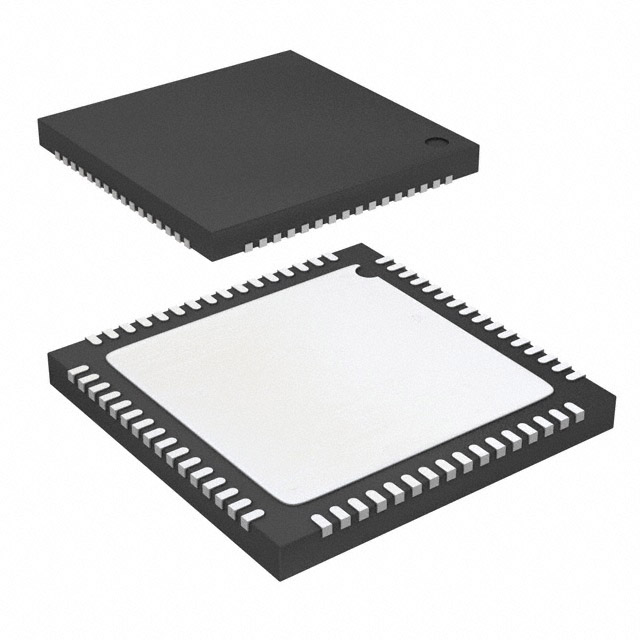

ANALOG DEVICES 模数转换器(ADC) AD9252ABCPZ-50

AD9252ABCPZ-50概述

    AD9252 Octal 14-Bit 50 MSPS Serial LVDS ADC

    1. 产品简介


    AD9252 是一款集成8个模拟到数字转换器(ADC)的高速模数转换器(ADC),采用紧凑型封装设计,适用于低功耗、低成本、小尺寸及易于使用的需求。这款ADC的工作速率达到50 MSPS,具备卓越的动态性能,特别适合对封装尺寸有严格要求的应用场合。其单通道功率仅为93.5 mW,支持1.8 V供电,可直接与LVPECL/CMOS/LVDS兼容的时钟信号接口连接。

    2. 技术参数


    - 分辨率:14位
    - 最大采样率:50 MSPS
    - 模拟输入范围:2 V p-p
    - 输入阻抗:6 kΩ
    - 输出电压:LVDS
    - 电源电压:1.8 V
    - 总功耗:748至773 mW
    - 温度范围:工业级(−40°C 至 +85°C)
    - 时钟输入:支持CMOS/LVDS/LVPECL逻辑标准
    详细技术规格见下表:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | SNR (到奈奎斯特频率) | 71 | 73 | - | dB |
    | ENOB (有效位数) | 11.5 | 11.87 | - | 位 |
    | SFDR (无杂散动态范围) | 73 | 84 | dBc |

    3. 产品特点和优势


    - 小型封装:在一个封装内集成了8个ADC,显著减少了系统成本和空间需求。
    - 低功耗:每个通道仅消耗93.5 mW功率,适合便携式设备和电池供电应用。
    - 易用性:提供了数据时钟输出(DCO),最高可达350 MHz,并支持双倍数据速率(DDR)操作。
    - 用户灵活性:支持通过串行端口接口(SPI)进行编程,适应不同的系统要求。
    - 针脚兼容系列:包含AD9212(10位)和AD9222(12位)。

    4. 应用案例和使用建议


    应用案例:
    - 医疗成像和非破坏性超声波检查
    - 便携式超声波系统
    - 调制解调器接收机
    - 多天线无线接收机
    - 磁带驱动器
    - 光网络
    - 测试设备
    使用建议:
    1. 在低功耗应用中,可以利用片上电源下电模式进一步减少功耗。
    2. 为获得最佳动态性能,确保电源稳定并遵循推荐的电源去耦设计。
    3. 使用正确的差分输入配置以保持高信噪比。

    5. 兼容性和支持


    AD9252支持常见的时钟信号接口,如LVPECL、CMOS和LVDS。此外,它还提供了一些内置的测试功能,通过SPI端口可以轻松配置和调试。
    支持服务:
    - 详尽的技术文档
    - 评估板支持
    - 客户技术支持

    6. 常见问题与解决方案


    常见问题1:如何降低AD9252的功耗?
    - 解决方案:启用电源下电模式,使所有通道进入低功耗状态,从而显著降低总功耗。
    常见问题2:如何正确配置ADC输入?
    - 解决方案:参考应用指南中的建议,确保模拟输入信号符合规定的范围,并使用适当的阻抗匹配电路。

    7. 总结和推荐


    总结:
    AD9252是一款功能强大的高速模数转换器,具有高集成度、低功耗和良好的易用性。它的广泛应用涵盖了医疗、通信、测试仪器等多个领域。
    推荐:
    对于需要高速转换和低功耗的嵌入式系统而言,AD9252是一个理想的选择。鉴于其优异的性能和广泛的应用范围,我们强烈推荐AD9252作为关键组件使用。

AD9252ABCPZ-50参数

参数
电压-电源,模拟 1.7V~1.9V
电压 - 电源,数字 1.7V~1.9V
分辨率 14bit
通道数 8
架构 Pipelined
接口类型 LVDS,Serial
信噪比 73.2dB
输入类型 Differential
采样率 50Msps
位数 14
长*宽*高 9mm*900cm*850μm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

AD9252ABCPZ-50厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD9252ABCPZ-50数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES AD9252ABCPZ-50 AD9252ABCPZ-50数据手册

AD9252ABCPZ-50封装设计

查看详情并下载
Symbol
Footprint
3D Model
