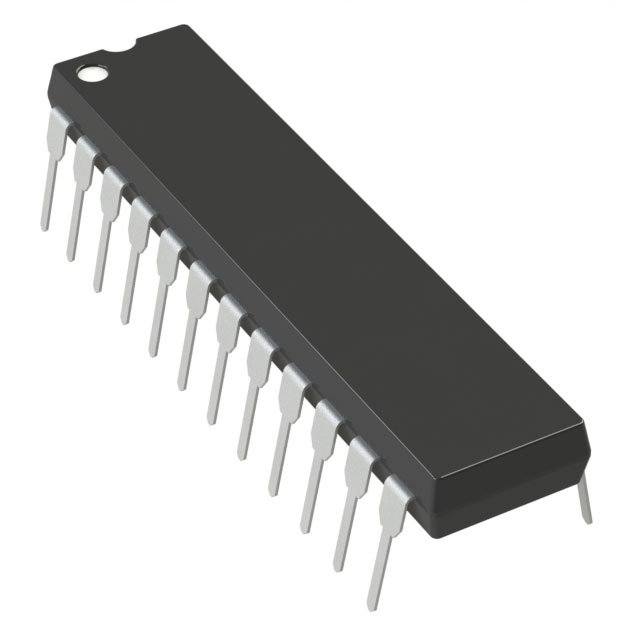

AD7228ABNZ

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 10.8V~16.5V,±5V 200kS/s 8bit 8 8 Parallel 13.5V~16.5V R-2R PDIP-24 通孔安装 31.75mm*6.35mm*3.3mm
供应商型号: AD7228ABNZ-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) AD7228ABNZ

AD7228ABNZ概述


    产品简介


    LC2 MOS Octal 8-Bit DAC (型号:AD7228) 是一款集成化的八通道8位数字模拟转换器(DAC),由ADI公司生产。该器件集成了八个高精度的8位电压模式DAC和相应的输出缓冲放大器。适用于单电源或双电源操作,能够满足各种复杂系统的应用需求。该产品广泛应用于通信系统、医疗设备、工业自动化和仪器仪表等领域,其紧凑的设计使其成为高密度应用的理想选择。

    技术参数


    - 分辨率:8位
    - 全无调整误差(TUE):±2 LSB(K & B版本)/±1 LSB(L & C版本)
    - 相对精度:±1 LSB
    - 差分非线性:±1 LSB(保证单调性)
    - 满量程误差:±1 LSB
    - 最小负载电阻:2 kΩ
    - 输入参考电压范围:2 V 至 10 V(双电源),10 V(单电源)
    - 输出电压范围:与参考电压相同
    - 电压输出摆率:≥2 V/µs
    - 正满量程变化时输出建立时间:≤5 µs(双电源),≤7 µs(单电源)
    - 电源电压范围:单电源:13.5 V 至 16.5 V;双电源:10.8 V 至 16.5 V / -5.5 V 至 -4.5 V
    - 功耗:≤20 mA(双电源)

    产品特点和优势


    1. 集成度高:集成了八个8位DAC和输出缓冲放大器,可大幅减少PCB面积,提高系统可靠性。
    2. 灵活的操作模式:可以采用单电源或双电源操作,适用于不同应用场景。
    3. 易于集成:采用标准的8位数据总线设计,适合与大多数高性能微处理器轻松对接。
    4. 出色的动态性能:低噪声和较高的输出摆率,确保信号质量。
    5. 稳定性高:采用离子注入的高可靠性的CMOS工艺,保证在各种工作环境下的稳定性能。

    应用案例和使用建议


    应用案例
    AD7228 通常用于需要高精度、多通道数据采集和控制的应用,例如:
    - 通信设备:用于信号调节和数据转换。
    - 工业自动化:用于精密控制系统的模拟信号输出。
    - 医疗设备:用于生物信号的精确采集和处理。
    使用建议
    - 在单电源操作时,注意确保输出电压范围可以覆盖所需的信号范围。
    - 在双电源操作时,可以考虑更高的输出性能,尤其是在对负输出电压要求高的应用中。
    - 确保外部参考源具有较低的输出阻抗,以减小代码转换时的瞬态电流影响。

    兼容性和支持


    - 兼容性:该器件采用标准的24引脚PDIP、CERDIP、SOIC封装和28引脚PLCC封装,与市面上大多数微处理器兼容。
    - 支持和服务:ADI公司提供详细的技术文档和应用指南,以及专业的技术支持服务。

    常见问题与解决方案


    1. 问题:DAC输出不稳定。
    - 解决方案:检查电源电压是否符合规定范围,同时确认是否有足够的旁路电容滤波。

    2. 问题:输出摆率不足。
    - 解决方案:检查外部参考源的输出阻抗,确保其足够低,同时确认是否选择了适当的输出负载。

    3. 问题:输出达不到指定的最大电压。
    - 解决方案:检查负载电阻是否符合要求,确保输出端连接正确。

    总结和推荐


    综上所述,AD7228是一款集成了多个高精度DAC的芯片,具备出色的动态性能和稳定性。其灵活性强,能适应多种应用场景,如通信、工业自动化和医疗设备等。尽管存在一些技术限制,但通过仔细的设计和合理的选择使用条件,可以充分发挥其性能优势。因此,推荐在需要高精度和多功能性的应用中选用此产品。

AD7228ABNZ参数

参数
信噪比 -
电压-电源,模拟 10.8V~16.5V,±5V
接口类型 Parallel
通道数 8
输入类型 -
采样率 200kS/s
位数 8
分辨率 8bit
架构 R-2R
电压 - 电源,数字 13.5V~16.5V
长*宽*高 31.75mm*6.35mm*3.3mm
通用封装 PDIP-24
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装
