EVAL-CN0511-RPIZ

产品分类: 定时器
厂牌: ANALOG DEVICES
产品描述:
供应商型号: 505-EVAL-CN0511-RPIZ-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 定时器 EVAL-CN0511-RPIZ

EVAL-CN0511-RPIZ概述


    产品简介

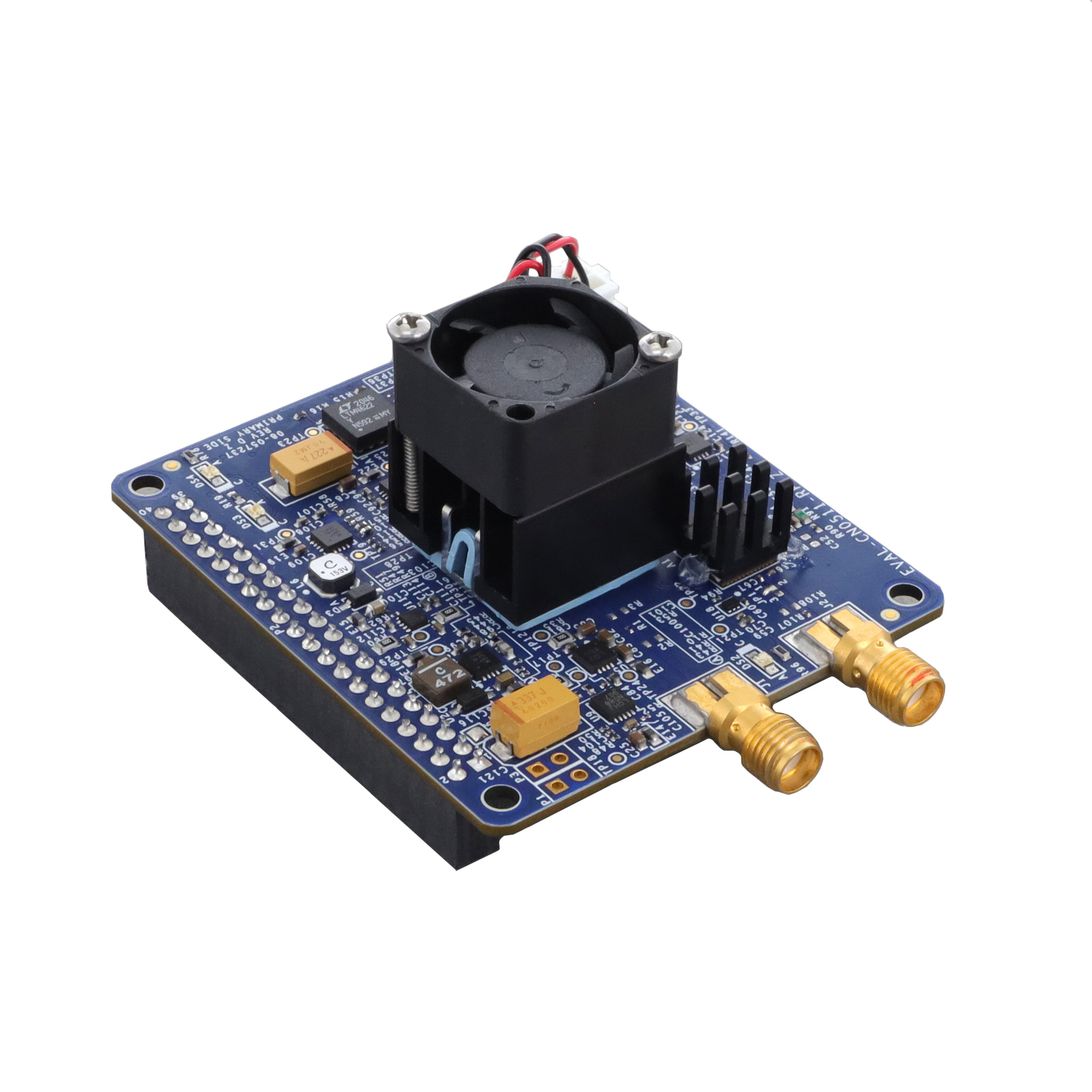

    CN-0511是由Analog Devices设计并验证的一种高频率低失真低噪声信号源,适用于通信、雷达和其他RF系统的设计测试和调试。其核心是一个基于直接数字合成(DDS)架构的直流至5.5 GHz正弦波信号发生器,具有低失真、高分辨率调谐及几乎瞬时频率、相位和幅度调制的特点。

    技术参数


    - 输出频率范围: DC 至 5.5 GHz
    - 输出功率范围: 0 dBm 至 -40 dBm
    - 输出幅度误差: ±0.5 dB (校准后)
    - 噪声谱密度 (NSD): -143 dBc/Hz (5 GHz单音RF输出)
    - 无杂散动态范围 (SFDR): 83 dB (51 MHz),66 dB (451 MHz),38 dB (4.051 GHz)
    - 供电电压: 直接来自Raspberry Pi平台
    - 功耗: 6 W(RF放大器启用时)

    产品特点和优势


    CN-0511信号发生器集成了多种先进的功能和技术,如高速DDS核心、高精度调节、宽频带幅度校准等,使其能够提供卓越的信号质量。它不仅简化了设计流程,还提供了比肩商业台式信号发生器的高性能,而体积更小、成本更低且为开源参考设计,特别适合于快速且轻松的系统集成。

    应用案例和使用建议


    CN-0511广泛应用于通信、雷达和其他RF系统的测试与调试。根据手册中的描述,通过调整输出电流和直流测试数据字,用户可以灵活地控制输出幅度。在实际使用过程中,建议在启动前进行初始校准以确保输出幅度符合预期。此外,针对不同应用,可以考虑使用外部参考时钟源来提高系统的精度和稳定性。

    兼容性和支持


    CN-0511与其他电子元器件和设备具有良好的兼容性,包括AD9166、ADF4372、ADP7183等多种器件。Analog Devices为用户提供设计和集成所需的文件,包括原理图、布局文件、物料清单和软件,从而确保快速有效地将CN-0511集成到系统中。官方还提供了详尽的技术支持和文档,帮助用户解决可能遇到的问题。

    常见问题与解决方案


    1. 输出功率不稳定:
    - 解决方案: 进行初始校准,调整DAC全标输出电流(IOUTFS)以匹配所需输出功率。
    2. 输出幅度误差超出预期范围:
    - 解决方案: 使用带内部EEPROM存储的校准系数进行宽频带幅度校准。
    3. 相位不连续问题:
    - 解决方案: 利用AD9166的时钟相位调整寄存器进行独立校准,补偿相位不平衡。

    总结和推荐


    总体而言,CN-0511是一款高性能的信号发生器,适用于多种RF系统的设计测试与调试。其独特的功能和优势使得它在市场上具有很高的竞争力。对于需要高精度、低噪声信号源的工程师和研究人员来说,CN-0511是值得推荐的选择。
