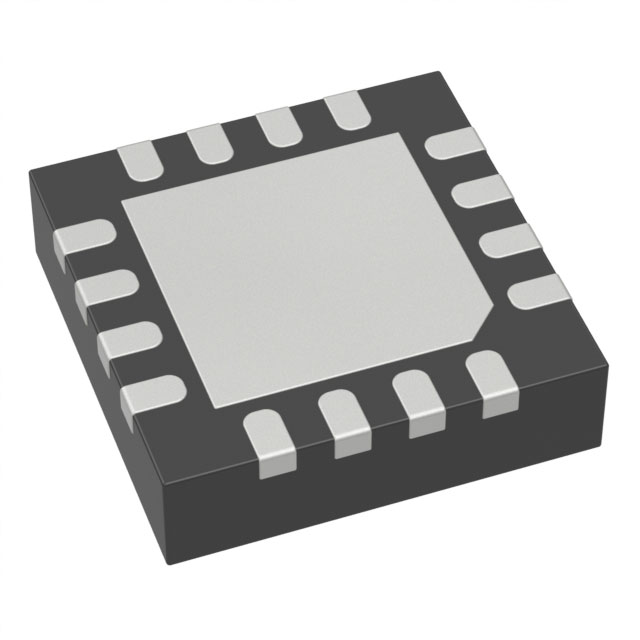

LT4321HUF#TRPBF

产品分类: 其他稳压器
厂牌: ANALOG DEVICES
产品描述: OR Controller N-Channel Single 16-Pin QFN EP T/R
供应商型号: LT4321HUF#TRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES 其他稳压器 LT4321HUF#TRPBF

LT4321HUF#TRPBF概述

    LT4321 双理想二极管桥控制器技术手册解析

    1. 产品简介


    LT4321 是一款由 Linear Technology(现为 Analog Devices)开发的双理想二极管桥控制器,旨在为以太网供电(PoE)受电设备(PD)提供高效的电力管理和热管理解决方案。它能够以任意电压极性从RJ-45数据对、备用对或两者接收电力。LT4321通过用八个NMOS晶体管替代传统的八路二极管桥来减少发热并增加供电效率。

    2. 技术参数


    - 工作电压范围: |IN12-IN36|, |IN45-IN78|, OUTP 输入范围 20V 至 80V。
    - 绝对最大电压: 100V。
    - 温度范围:
    - LT4321I: –40°C 到 85°C。
    - LT4321H: –40°C 到 125°C。
    - 功耗: 在典型工作条件下,最大输出功率可达到90W。
    - 热阻: θJC = 4.5°C/W,最大结温 TJMAX = 125°C。
    - 封装: 16引脚 4mm x 4mm QFN 封装。

    3. 产品特点和优势


    - 高效率: 通过NMOS晶体管代替二极管,减少了热损耗,提高了功率传输效率。
    - 低静态电流: 静态电流小于800微安,降低了功耗。
    - 全向兼容: 支持IEEE 802.3标准,兼容PoE, PoE+, 和 LTPoE++系统。
    - 热管理优势: 通过内部电荷泵驱动NMOS晶体管,消除了大尺寸和成本更高的PMOS开关的需求。
    - 快速关断保护: 当电源失效或短路时,快速关断功能可以最大限度地减少反向电流瞬变。

    4. 应用案例和使用建议


    - 典型应用: PoE 供电设备,如IEEE 802.3标准的PD,适用于从13W到90W的系统。
    - 实际使用建议: 使用合适的瞬态电压抑制器(如SMAJ60A)来保护LT4321免受峰值电压的影响。根据输出负载电流选择合适的外部MOSFET,以最大化性能和节省能源。

    5. 兼容性和支持


    - 兼容性: 支持2对和4对PoE应用,完全兼容IEEE 802.3检测和分类标准。
    - 制造商支持: 可联系Linear Technology(现为Analog Devices)获取技术支持和维护信息。

    6. 常见问题与解决方案


    - 问题1: 静态电流过高导致功耗增加。
    - 解决方案: 检查是否有外部泄漏电流,确保电路连接正确。
    - 问题2: 输出电压不稳定。
    - 解决方案: 检查输入电压范围是否符合要求,确保外置MOSFET的选型合理。
    - 问题3: 在高温环境下工作不正常。
    - 解决方案: 确保散热良好,使用合适的封装,并检查安装位置避免过热。

    7. 总结和推荐


    LT4321 双理想二极管桥控制器在功率管理方面表现出色,特别适合PoE供电系统的应用。它提供了高效能和高可靠性,是替代传统二极管桥的理想选择。我们强烈推荐在PoE系统设计中使用LT4321。如果需要进一步的信息和技术支持,可以访问 [Linear Technology 官方网站](http://www.linear.com/) 获取详细资料。

LT4321HUF#TRPBF参数

参数
拓扑 -
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
