HMC8410LP2FETR

厂牌: ANALOG DEVICES
产品描述: 10MHz 6V 10GHz 贴片安装 2mm*2mm*850μm
供应商型号: 14M-HMC8410LP2FETR
供应商: 云汉优选
标准整包数: 1

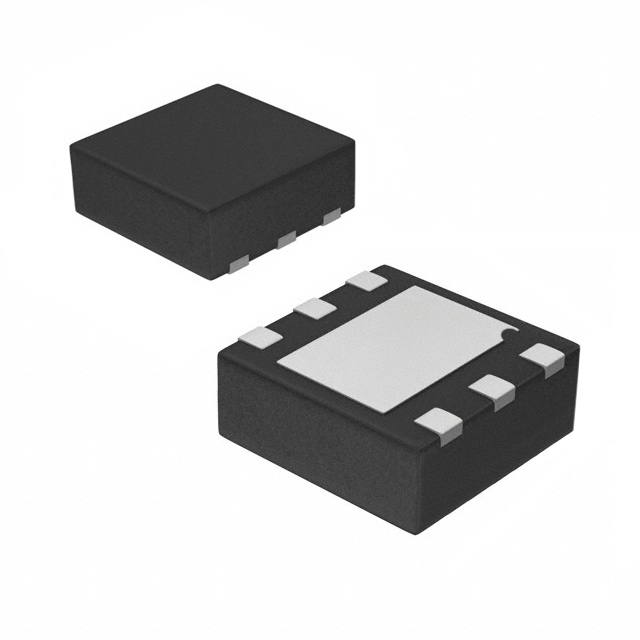

ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC8410LP2FETR

HMC8410LP2FETR概述


    产品简介


    HMC8410:高性能低噪声放大器
    产品类型:GaAs (砷化镓) MMIC (单片微波集成电路),低噪声放大器 (LNA)
    主要功能:
    - 高增益 (最高可达19.5 dB)
    - 低噪声系数 (最低1.1 dB)
    - 高输出三阶交调截点 (IP3)
    - 支持宽频段 (0.01 GHz 到 10 GHz)
    应用领域:
    - 软件定义无线电 (SDR)
    - 电子战 (EW)
    - 雷达应用

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
    |
    | 频率范围 | 0.01 | 3 | GHz
    | 增益 | 17.5 | 19.5 | dB
    | 输入驻波比 | 15 | dB |
    | 输出驻波比 | 24 | dB |
    | 输出功率压缩1 dB时 | 19.0 | 21.0 | dBm
    | 饱和输出功率 | 22.5 | dBm |
    | 输出三阶交调截点 (IP3) | 33 | dBm |
    | 工作电流 | 65 | 80 | mA
    | 工作电压 | 2 | 5 | 6 | V

    产品特点和优势


    HMC8410低噪声放大器具有多个显著优势,使其成为广泛用途的理想选择:
    - 高增益:最高可达19.5 dB,非常适合需要强信号放大的场合。
    - 低噪声系数:典型值为1.1 dB,适用于要求低噪声的射频系统。
    - 高输出三阶交调截点:典型值为33 dBm,适合需要较高信号强度的应用。
    - 小型封装:6个引脚,尺寸为2 mm × 2 mm,LFCSP 封装,适用于高容量微波无线电应用。
    - 稳定性好:输入和输出阻抗在温度和供电电压变化时非常稳定,无需外部匹配电路。

    应用案例和使用建议


    应用案例:
    HMC8410可以用于软件定义无线电 (SDR) 中,提供可靠的前端信号放大能力。此外,在雷达应用中,HMC8410能确保信号质量,在复杂环境下仍能正常工作。
    使用建议:
    - 确保良好的接地连接,特别是在高频操作条件下,以保证设备的稳定性。
    - 调整合适的偏置电压 (VGG1) 以获得最佳工作电流 (IDQ)。
    - 使用适当的电源电压 (VDD) 以实现所需性能。

    兼容性和支持


    兼容性:
    HMC8410的输入和输出接口直接匹配50Ω系统,无需额外的阻抗匹配电路,可以方便地与其他标准的微波元件兼容。
    支持和服务:
    Analog Devices 提供全面的技术支持,包括详细的数据手册、应用指南和产品选型工具,用户可以在其官方网站上获取更多资源和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 检查供电电压是否正确,确认电源线连接稳固。 |
    | 输出信号失真严重 | 调整VGG1和VDD电压至推荐范围,确保接地良好。 |
    | 需要更高的输出功率 | 可以通过调整供电电压和增加级联来提高输出功率。 |

    总结和推荐


    HMC8410低噪声放大器以其出色的性能和广泛的适用性,成为市场上备受推崇的电子元件之一。其低噪声系数和高增益特性使其在软件定义无线电、电子战和雷达应用中表现出色。我们强烈推荐此产品用于需要高性能低噪声放大器的应用场合。通过结合其优异的特性与完善的供应商支持,HMC8410无疑是您项目中的理想选择。

HMC8410LP2FETR参数

参数
支持协议 -
最大工作频率 10GHz
最小工作频率 10MHz
最大工作供电电压 6V
最小工作供电电压 -
长*宽*高 2mm*2mm*850μm
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

HMC8410LP2FETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC8410LP2FETR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC8410LP2FETR HMC8410LP2FETR数据手册

HMC8410LP2FETR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 167.3684
10+ ¥ 165.7894
30+ ¥ 161.0526
库存: 482
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 167.36
