HMC722LC3CTR

产品分类: 逻辑门
厂牌: ANALOG DEVICES
产品描述: 0.095ns(Typ) @ 3V to 3.6V 单端,差分 4 1 3.6V 3V AND,NAND,NOR,OR GATE QFN-16 贴片安装,黏合安装 2.9mm*2.9mm*800μm
供应商型号: CY-HMC722LC3CTR
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 逻辑门 HMC722LC3CTR

HMC722LC3CTR概述


    产品简介


    HMC722LC3C 高速数字逻辑门是一款高性能的多功能数字逻辑器件,支持高达13 Gbps的数据传输率和13 GHz的时钟频率。该器件集成了AND、NAND、OR和NOR四种基本逻辑功能,并可通过编程调节输出电压。它特别适用于需要高速数据传输的场合,例如射频测试应用、宽带测试与测量系统、以及各类高速数字逻辑系统。

    技术参数


    - 数据传输率:最高支持13 Gbps
    - 时钟频率:最高支持13 GHz
    - 输入信号范围:-0.5 V 到 +0.5 V(高电平),-1.0 V 到 +0.0 V(低电平)
    - 输出电压摆幅:单端模式下1100 mVpp,差分模式下600 mV 至 1100 mVpp
    - 传播延迟:95 ps
    - 电源电压:单电源-3.3V

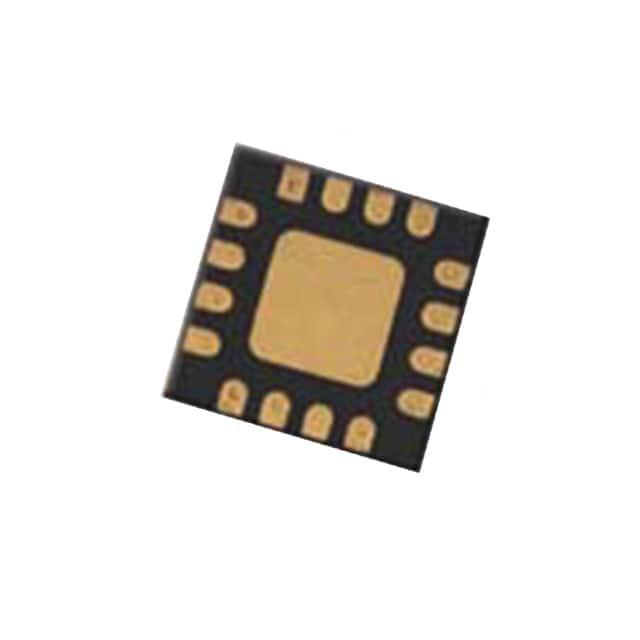

    - 封装:16引脚陶瓷3x3 mm SMT封装
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    HMC722LC3C具备多种显著特点和优势,使其在市场上具有较强的竞争性。其主要优势包括:
    - 高数据传输率:最高支持13 Gbps,满足高速数据传输需求。
    - 低功耗:仅消耗230 mW功率,确保长时间运行稳定性。
    - 可编程输出电压:通过VR控制引脚,可根据需求调节输出电压。
    - 快速上升下降时间:上升时间仅为19 ps,下降时间仅为18 ps,显著提升系统响应速度。
    - 宽泛的工作温度范围:-40°C 至 +85°C,适应各种恶劣环境。
    - 兼容性强:支持AC耦合和DC耦合输入信号,广泛应用于各类电路设计中。

    应用案例和使用建议


    HMC722LC3C广泛应用于多个领域,例如:
    - 射频测试应用:用于测试和验证射频通信系统的性能。
    - 宽带测试与测量系统:用于测试仪器仪表的精密信号处理。
    - 高速数据传输系统:适用于13 Gbps以下的数据传输场景。
    - 数字逻辑系统:适合于构建高速数据处理逻辑电路。
    使用建议:
    - 在使用前请确保信号线路具有50欧姆阻抗匹配。
    - 将基座暴露部分连接至Vee端,以实现良好的接地效果。
    - 建议通过适当数量的过孔将顶层和底层接地平面连接起来,增强电路稳定性。

    兼容性和支持


    - 兼容性:HMC722LC3C支持AC耦合和DC耦合输入信号,可以方便地集成到现有电路中。
    - 技术支持:Hittite Microwave Corporation提供全面的应用支持和技术服务,可以通过电话(978-250-3343)或电子邮件(apps@hittite.com)联系获得帮助。

    常见问题与解决方案


    - 问题1:无法正确配置输出电压?
    解决方案:确保VR引脚已正确设置,并参照“Output Differential vs VR”曲线图进行调整。

    - 问题2:数据传输不稳定?
    解决方案:检查电源电压是否符合要求,确保信号线与接地线的良好连接。

    - 问题3:信号幅度不足?
    解决方案:增加适当的外部补偿电容,以优化信号的幅度和相位特性。

    总结和推荐


    HMC722LC3C凭借其卓越的性能、广泛的适用性和强大的支持,是高速数据传输和数字逻辑处理的理想选择。强烈推荐在需要高速、低功耗和可靠性的应用中使用此器件。如果您正在寻找一个稳定可靠的高速数字逻辑门解决方案,HMC722LC3C无疑是最佳选择之一。

HMC722LC3CTR参数

参数
最小工作供电电压 3.6V
输入数量 4
传播延迟时间 0.095ns(Typ) @ 3V to 3.6V
逻辑系列 -
最大工作供电电压 3V
施密特触发器输入 -
输出数量 -
逻辑功能 AND,NAND,NOR,OR GATE
输出类型 单端,差分
电路数量 1
低电平输出电流 -
栅极数量 -
高电平输出电流 -
长*宽*高 2.9mm*2.9mm*800μm
通用封装 QFN-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

HMC722LC3CTR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC722LC3CTR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 逻辑门 ANALOG DEVICES HMC722LC3CTR HMC722LC3CTR数据手册

HMC722LC3CTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
