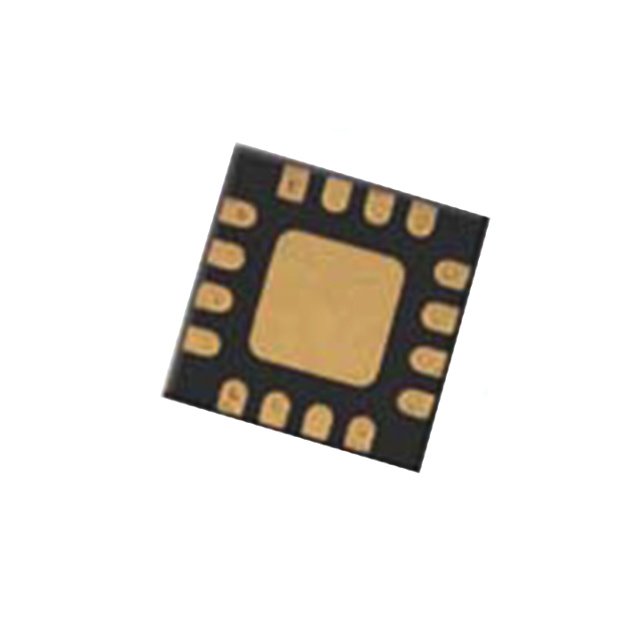

HMC725LC3CTR-R5

产品分类: 逻辑门
厂牌: ANALOG DEVICES
产品描述: 0.105ns(Typ) @ 3V to 3.6V 单端,差分 4 1 3.6V 3V XNOR Gate,XOR QFN-16 贴片安装,黏合安装 2.9mm*2.9mm*800μm
供应商型号: Y-HMC725LC3CTR-R5
供应商: 期货订购
标准整包数: 500
ANALOG DEVICES 逻辑门 HMC725LC3CTR-R5

HMC725LC3CTR-R5概述

    HMC725LC3C XOR/XNOR Gate: A Comprehensive Overview

    1. 产品简介


    HMC725LC3C是一款专为高速逻辑设计的XOR/XNOR门电路,其主要功能是支持高达14 Gbps的数据传输速率和最高14 GHz的时钟频率。这款器件主要应用于光纤通道、射频自动测试设备(RF ATE)、宽带测试与测量等领域,同时也适用于高达14 GHz的数字逻辑系统中的串行数据传输。

    2. 技术参数


    HMC725LC3C的关键技术参数如下:
    - 供电电压: -3.3 V
    - 最大数据率: 14 Gbps
    - 最大时钟频率: 14 GHz
    - 输入电压范围: -1.5 V至0.5 V
    - 输入差分范围: 0.1 Vp-p 至 2.0 Vp-p
    - 输出幅度: 单端口为550 mVp-p,差分为1100 mVp-p
    - 传播延迟: 105 ps
    - 上升/下降时间: 19/18 ps
    - 输入/输出回波损耗: 在频率小于14 GHz时均大于10 dB
    - 输出高电压: -10 mV
    - 输出低电压: -560 mV
    - 随机抖动: 0.2 ps RMS
    - 确定性抖动: 2 ps p-p
    - 功耗: 230 mW (典型值)

    3. 产品特点和优势


    HMC725LC3C的主要特点和优势包括:
    - 高速度: 支持高达14 Gbps的数据传输速率,适用于高速通信系统。
    - 低功耗: 典型功耗仅为230 mW,在保证性能的同时降低了能源消耗。
    - 快速响应: 上升/下降时间仅为19/18 ps,适合需要快速信号处理的应用。
    - 紧凑封装: 采用3x3 mm SMT封装,适用于各种空间受限的设计。
    - 内部终止电阻: 输入端内部50欧姆终端电阻,简化外围电路设计。

    4. 应用案例和使用建议


    HMC725LC3C广泛应用于各类高速逻辑电路中,例如16 G光纤通道、射频自动测试设备和宽带测试测量系统。根据手册中的应用实例,用户可以参考以下建议来优化系统设计:
    - 电源稳定性: 确保供电稳定,避免电源波动影响性能。
    - 信号完整性: 使用阻抗匹配技术以确保信号的完整性,减少反射和串扰。
    - 散热设计: 虽然功耗较低,但在高密度集成设计中仍需考虑散热问题。

    5. 兼容性和支持


    HMC725LC3C采用CML(电流模式逻辑)接口,支持直接连接到具有CML输入的其他器件或50欧姆接地系统。供应商提供了详尽的技术支持,用户可通过电话(978-250-3343)或邮箱(apps@hittite.com)联系获取帮助。

    6. 常见问题与解决方案


    根据技术手册,以下是几个常见的用户问题及其解决方案:
    - 问题: 数据传输不稳定
    - 解决方案: 检查输入信号质量和电源稳定性,确认是否有外部干扰。
    - 问题: 输出信号幅度不足
    - 解决方案: 调整电源电压,确保其在规定的范围内。
    - 问题: 抖动过大
    - 解决方案: 检查线路布局,尽量减少信号线长度,优化走线。

    7. 总结和推荐


    综上所述,HMC725LC3C凭借其出色的高速性能、低功耗和紧凑封装,非常适合于高速数据传输和精密信号处理领域。对于需要高效能、低延迟逻辑门电路的工程师和设计师来说,HMC725LC3C是一个非常值得考虑的选择。强烈推荐使用该器件,尤其是在对速度和精度有较高要求的应用中。

HMC725LC3CTR-R5参数

参数
输入数量 4
低电平输出电流 -
栅极数量 -
施密特触发器输入 -
逻辑功能 XNOR Gate,XOR
传播延迟时间 0.105ns(Typ) @ 3V to 3.6V
最大工作供电电压 3V
输出数量 -
电路数量 1
最小工作供电电压 3.6V
高电平输出电流 -
输出类型 单端,差分
逻辑系列 -
长*宽*高 2.9mm*2.9mm*800μm
通用封装 QFN-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

HMC725LC3CTR-R5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
