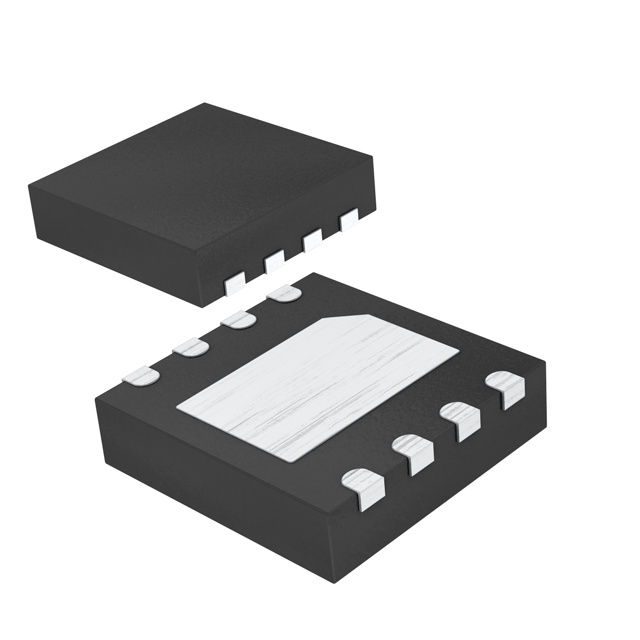

MAX14759ETA+T

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述:
供应商型号: 2519308
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 其他接口芯片 MAX14759ETA+T

MAX14759ETA+T概述


    产品简介


    MAX14759/MAX14761/MAX14763:跨越电源轨的低导通电阻模拟开关
    产品类型:
    - MAX14759:单极单掷(SPST)模拟开关
    - MAX14761:双SPST模拟开关
    - MAX14763:单极双掷(SPDT)模拟开关
    主要功能:
    这些开关能够处理超出其供电轨的双极信号。它们能够在-25V到+25V的电压范围内操作,适用于模拟和数字信号的切换。
    应用领域:
    - 工业测量系统
    - 仪器仪表系统
    - RS-485和CAN总线的终端开关
    - 光电继电器替代
    - 医疗系统
    - 自动测试设备(ATE)系统
    - 音频信号路由和切换

    技术参数


    电源参数:
    - 供电电压范围:+3.0V至+5.5V
    - 支持信号范围:-25V至+25V
    - 输入引脚电压:-0.3V至+(VCC + 0.3V)
    电流和功率:
    - 最大连续通过开关的电流:MAX14759为±500mA,MAX14761/MAX14763为±250mA
    - 功耗:在TA = +70°C时,8引脚TDFN封装的最大功耗为1951.2mW,降额24.4mW/°C以上
    - 工作温度范围:-40°C至+85°C
    电气特性:
    - 导通电阻:MAX14759为0.6Ω(最大值),MAX14761/MAX14763为1.2Ω(最大值)
    - 导通电阻平坦度:MAX14759为2.4mΩ,MAX14761/MAX14763为5.1mΩ
    - 输入泄漏电流:-200nA至+200nA
    其他参数:
    - 带宽:100MHz(典型值)
    - 热关断保护:支持热关断
    - ESD保护:最高2kV

    产品特点和优势


    Simplify Power-Supply Requirements:
    - 宽广的供电范围(+3.0V至+5.5V)和信号范围(-25V至+25V),简化了电源设计要求。
    High Performance:
    - 低导通电阻和高带宽使得这些开关适合用于数字和模拟信号的切换应用。
    - 具备高ESD保护能力(最高2kV),确保稳定运行。
    - 高温工作范围(-40°C至+85°C),适用于各种恶劣环境。
    Save Board Space:
    - 小巧的8引脚和10引脚TDFN封装,节省电路板空间。

    应用案例和使用建议


    RS-485和CAN总线终端开关:
    - 在图8和图9中展示了MAX14759用于RS-485和CAN总线终端的示例。这些开关支持高达-7V至+12V的共模范围,适用于高速传输线路。
    音频放大器开关:
    - 图13和图14展示了MAX14763用于音频放大器源选择的应用。这种特性使其适用于驱动扬声器的音频信号路由和切换。
    建议:
    - 在设计电路时,注意添加适当的旁路电容以稳定偏置电压。建议使用1μF陶瓷电容器,并确保VP和VN引脚附近的电容放置得尽可能靠近芯片。

    兼容性和支持


    兼容性:
    - 这些开关可与各种工业和消费级设备兼容,广泛应用于不同的电路系统。
    支持:
    - Maxim Integrated提供了详细的技术文档和支持,包括用户指南、应用笔记和技术论坛。客户可以联系Maxim Direct(电话:1-888-629-4642或网站:www.maximintegrated.com)获取更多帮助。

    常见问题与解决方案


    1. 问题:开关输出电压异常
    - 解决方法:检查电源电压是否在允许范围内,并确保所有旁路电容正确连接且有效。

    2. 问题:开关在关闭状态下仍有微弱信号通过
    - 解决方法:检查是否有漏电路径存在,检查旁路电容是否适当,并确认输入信号是否在额定范围内。

    总结和推荐


    总结:
    MAX14759/MAX14761/MAX14763系列开关凭借其低导通电阻、宽泛的工作电压范围和高性能特性,在众多应用中表现出色。它们不仅具备出色的电气特性,还提供丰富的兼容性,是值得信赖的选择。
    推荐:
    鉴于其卓越的性能和广泛的适用范围,强烈推荐这些开关在需要高精度和稳定性的应用场景中使用。无论是工业控制、医疗设备还是音频系统,这些开关都能提供可靠的信号切换解决方案。

MAX14759ETA+T参数

参数
通用封装 8TDFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MAX14759ETA+T厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
