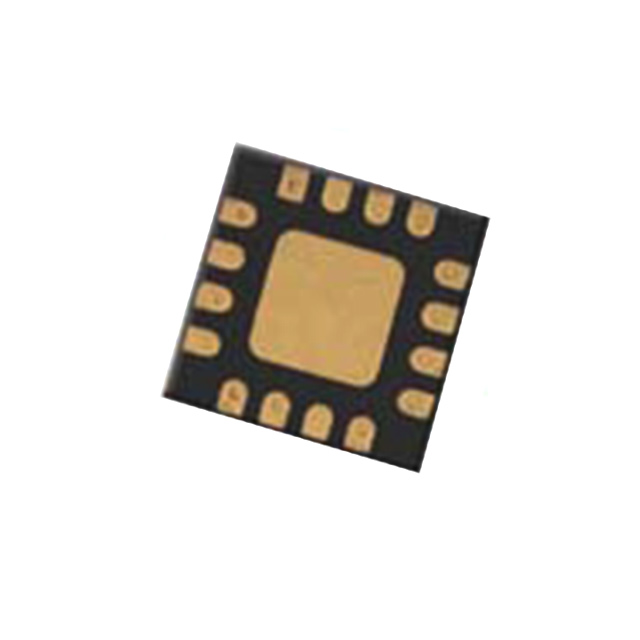

HMC725LC3CTR

产品分类: 逻辑门
厂牌: ANALOG DEVICES
产品描述: 0.105ns(Typ) @ 3V to 3.6V 单端,差分 4 1 3.6V 3V XNOR Gate,XOR QFN 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: CY-HMC725LC3CTR
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 逻辑门 HMC725LC3CTR

HMC725LC3CTR概述


    产品简介


    HMC725LC3C XOR/XNOR门芯片 是一款高性能的高速逻辑门器件,专为数据传输速率高达14 Gbps的应用而设计。此产品广泛应用于光纤通道(如16 G光纤)、射频自动化测试设备(RF ATE)、宽带测试测量设备及各种需要快速逻辑处理和数据传输的数字系统中。HMC725LC3C具有高集成度、低功耗的特点,能够在单电源供电下实现高效的信号处理功能。

    技术参数


    - 工作电压范围: -3.6 V 至 -3.0 V
    - 工作电流: 70 mA
    - 最大数据率: 14 Gbps
    - 最大时钟频率: 14 GHz
    - 输入电压范围: -1.5 V 至 0.5 V
    - 输入差分范围: 0.1 Vp-p 至 2.0 Vp-p
    - 输出幅度: 单端,峰峰值为550 mVp-p;差分,峰峰值为1100 mVp-p
    - 上升/下降时间: 19 ps/18 ps (20%至80%)
    - 电源供应: 单电源,-3.3 V
    - 封装: 16引脚陶瓷3x3毫米表面贴装(SMT)
    - 封装面积: 9 mm²

    产品特点和优势


    - 快响应速度: 快速上升时间和下降时间,分别达到19 ps/18 ps,可以满足高数据传输速率的需求。
    - 低功耗: 典型功率消耗仅为230 mW,适合于对功耗敏感的应用场合。
    - 高集成度: 在紧凑的3x3 mm封装内提供高密度引脚配置,方便电路布局设计。
    - 优良的电气特性: 如低噪声和小信号增益,确保数据传输的准确性和可靠性。
    - 宽温度适应性: 工作温度范围-40°C到+85°C,确保在恶劣环境下稳定运行。

    应用案例和使用建议


    应用案例:
    - 光纤通信: 用于支持高达14 Gbps的数据传输速率,适用于新一代高速网络设备。
    - 自动化测试设备: 适用于需要快速响应的射频自动化测试场景。
    - 测试与测量: 广泛应用于需要精确时序控制和高数据传输速率的测量设备。
    使用建议:
    - 选择合适的电源管理: 确保稳定的电源供应以保持器件的最佳性能。
    - 良好的接地设计: 确保所有GND引脚可靠连接,并使用多孔过孔技术减少阻抗。
    - 正确的输入/输出耦合: 依据应用需求选择适当的AC或DC耦合方式。

    兼容性和支持


    HMC725LC3C支持多种标准的电气接口,且具有良好的兼容性。产品可以通过制造商提供的技术支持获得全方位的服务,包括技术咨询、故障诊断等。厂商还提供了详细的评估板资料,有助于用户更好地理解和使用这款产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 上升时间不符合预期 | 检查电源是否稳定,调整耦合方式,检查焊接质量 |
    | 输出信号不稳定 | 检查接地设计,确保所有GND引脚正确连接 |
    | 功耗过高 | 确认电路中无短路情况,调整负载电阻 |

    总结和推荐


    HMC725LC3C是一款专为高数据速率应用设计的高性能逻辑门器件,具备出色的电气特性和可靠的工作表现。其在多种应用领域展现出卓越的性能,如光纤通信、测试测量等。尽管价格较高,但其优良的性能和广泛的适用性使其成为高端应用的理想选择。我们强烈推荐HMC725LC3C用于需要高效、高速逻辑处理的场合。

HMC725LC3CTR参数

参数
最大工作供电电压 3V
输入数量 4
逻辑功能 XNOR Gate,XOR
栅极数量 -
传播延迟时间 0.105ns(Typ) @ 3V to 3.6V
高电平输出电流 -
低电平输出电流 -
逻辑系列 -
电路数量 1
输出类型 单端,差分
施密特触发器输入 -
输出数量 -
最小工作供电电压 3.6V
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装
