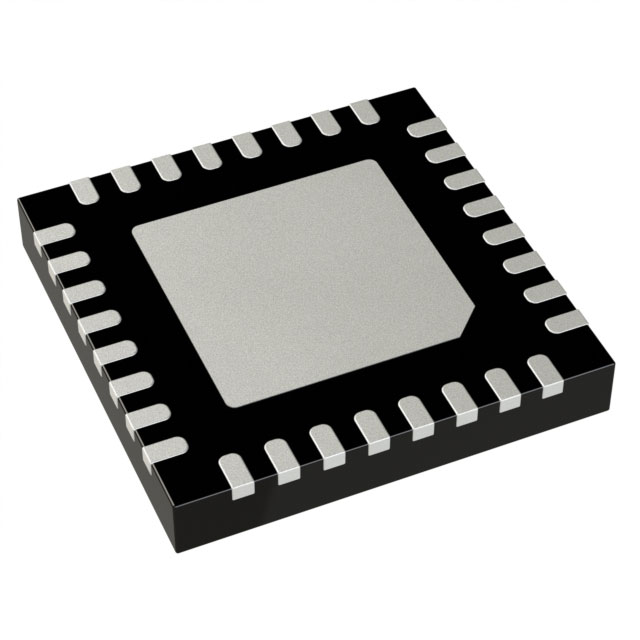

ADG2128BCPZ-REEL7

产品分类: 音频接口芯片
厂牌: ANALOG DEVICES
产品描述: Analog Audio/Video 300MHz 8 x 12 32-Pin LFCSP EP T/R
供应商型号: 4030847
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 音频接口芯片 ADG2128BCPZ-REEL7

ADG2128BCPZ-REEL7概述

    ADG2128 I²C® CMOS 8 × 12 Unbuffered Analog Switch Array Technical Overview

    产品简介


    ADG2128 是一款由Analog Devices设计的高性能模拟开关阵列,专为高频率信号切换应用而设计。该芯片集成了一个8×12的双向开关阵列,支持双/单电源供电。ADG2128的主要功能包括I²C兼容接口,支持标准、全速和高速(3.4 MHz)三种模式,可以实现对多个开关的同时控制。它在多种工业和汽车应用中表现出色,如电视音频视频切换、汽车娱乐信息系统、闭路电视(CCTV)、超声波设备、键盘鼠标视频(KVM)切换、电信应用和测试设备。

    技术参数


    - 电源电压: VDD = 12 V ± 10%, VSS = 0 V, VL = 5 V, GND = 0 V
    - 温度范围: 工业版(B版本):-40°C 至 +85°C;汽车版(Y版本):-40°C 至 +125°C
    - 带宽: 最大300 MHz
    - 导通电阻(RON): 最大值为35Ω(双/单电源)
    - 低静态电流: 小于20µA
    - 开关速度: 开启时间(tON)典型值为170ns,关闭时间(tOFF)典型值为210ns
    - 接口: I²C兼容接口,支持高速I²C模式(最高3.4 MHz)
    - 包装: 32引脚LFCSPVQ封装(5 mm × 5 mm)

    产品特点和优势


    ADG2128具备多项独特的技术和功能优势:
    - 高性能: 优异的带宽和极低的导通电阻使得它非常适合处理高速信号。
    - 多功能: 可通过I²C接口进行配置,实现灵活的信号路径切换。
    - 可靠性: 具备抗静电放电(ESD)保护,确保长期稳定运行。
    - 适用广泛: 支持双/单电源供电,适合多种应用场景。

    应用案例和使用建议


    ADG2128广泛应用于需要高效能、高频切换的应用场景中,如:
    - TV音频视频切换: 在现代电视机中,ADG2128能够高效地切换各种音频和视频信号源。
    - 汽车娱乐信息系统: ADG2128可用于汽车中的音频切换系统,提高用户体验。
    - 测试设备/仪器仪表: 作为专业测试设备的一部分,ADG2128能够提供准确且快速的信号切换。
    使用建议:
    - 确保电路板布局合理,以避免干扰信号路径。
    - 选择合适的电源电压,以保证最佳性能。

    兼容性和支持


    ADG2128具有良好的兼容性,可与其他符合I²C标准的设备无缝对接。Analog Devices提供了详尽的技术支持文档和工具,帮助用户进行电路设计和调试。此外,厂商还提供了全面的保修和服务支持。

    常见问题与解决方案


    - Q: 如何确认所有开关已正确更新?
    - A: 使用LDSW命令更新开关状态后,通过读取输入寄存器验证状态。
    - Q: 为什么导通电阻会有变化?
    - A: 导通电阻的变化可能是由于温度波动或信号幅度差异引起的,可以通过调整外部电路补偿。

    总结和推荐


    综上所述,ADG2128是一款高性能的模拟开关阵列,具备优异的信号处理能力和广泛的兼容性。无论是对于需要高速信号切换的工业应用还是车载娱乐系统,ADG2128都是一个理想的选择。强烈推荐ADG2128用于任何需要高效能、高频切换的场合。

ADG2128BCPZ-REEL7参数

参数
长*宽*高 5mm*5mm*830μm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

ADG2128BCPZ-REEL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADG2128BCPZ-REEL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 音频接口芯片 ANALOG DEVICES ADG2128BCPZ-REEL7 ADG2128BCPZ-REEL7数据手册

ADG2128BCPZ-REEL7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 133.6853
10+ ¥ 104.5892
25+ ¥ 92.9077
100+ ¥ 88.7692
250+ ¥ 84.6307
1500+ ¥ 80.4795
库存: 364
起订量: 12 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1045.89
