DG201ADY+

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: Analog Switch Quad SPST 16-Pin SOIC N Tube
供应商型号: 2512936
供应商: 海外现货
标准整包数: 1

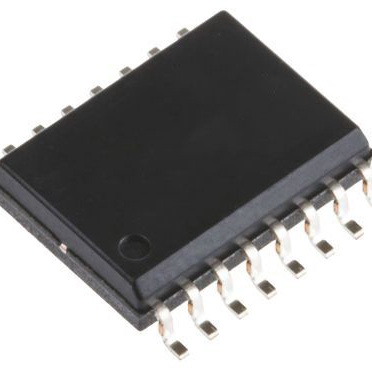

ANALOG DEVICES 其他接口芯片 DG201ADY+

DG201ADY+概述


    产品简介


    DG201A 和 DG211 模拟开关是 Maxim Integrated 生产的一系列四通道单刀单掷(SPST)模拟开关。这些开关采用 CMOS 技术制造,能够在 ±4.5V 至 ±18V 的电源范围内连续运行。相比原始制造商的产品,Maxim 的设计显著降低了功耗,使其非常适合便携式应用。此外,DG201A 和 DG211 不需要额外的第三电源(VL),这是传统设备的一个改进点。

    技术参数


    - 工作电压范围:±4.5V 至 ±18V
    - 开关速度:
    - DG201A:最大关断时间为 450ns,最大导通时间为 600ns
    - DG211:最大关断时间为 500ns,最大导通时间为 1000ns
    - 导通电阻:
    - 最小值:115Ω(典型值:175Ω)
    - 最大值:250Ω(典型值:250Ω)
    - 输入泄漏电流:
    - 源极 OFF 泄漏电流(IS(OFF)):±5µA
    - 漏极 OFF 泄漏电流(ID(OFF)):±5µA
    - 动态特性:
    - 开关导通时间:480ns 至 600ns
    - 开关关断时间:370ns 至 450ns
    - 绝对最大额定值:
    - 电源电压范围:±44V
    - 工作温度范围:-55°C 至 +125°C

    产品特点和优势


    - 宽电压范围:支持 ±4.5V 至 ±18V 的电源范围,适应多种应用场景。
    - 低功耗设计:显著降低功耗,延长电池寿命,适合便携式设备。
    - 非锁定设计:即使在电源关闭且输入信号仍存在的情况下,也不会发生锁定现象。
    - CMOS 和 TTL 兼容:可以与多种逻辑电路无缝集成。
    - 无附加电源需求:无需外部额外电源(VL),简化了电路设计。

    应用案例和使用建议


    应用场景
    - 存储设备:例如硬盘驱动器(Winchester Disk Drives)。
    - 通信系统:如 PBX、PABX 等。
    - 军事设备:如军用无线电和导弹制导系统。
    - 显示设备:如头戴显示器(Head Up Display)。
    使用建议
    - 在高精度模拟电路中,确保正确选择电源电压以避免信号失真。
    - 对于动态切换频繁的应用场景,推荐使用 DG201A,因其更快的开关速度能够减少信号延迟。
    - 建议在高速信号路径中使用适当的滤波器来消除开关切换时可能产生的噪声。

    兼容性和支持


    DG201A 和 DG211 支持 CMOS 和 TTL 逻辑电平,可广泛用于不同类型的数字控制电路。Maxim 提供全面的技术支持,包括详细的文档、设计工具和在线资源。此外,Maxim 的全球分销网络可以提供快速交付和客户服务支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输入信号电压超出允许范围 | 确保输入电压在 ±4.5V 至 ±18V 范围内。 |
    | 开关切换速度过慢 | 使用 DG201A 替代 DG211,提高开关速度。 |
    | 功耗过高 | 检查电路设计,确保正确匹配负载和电源。 |

    总结和推荐


    DG201A 和 DG211 是一款高性能、低功耗的模拟开关,适用于多种工业和消费电子应用。其宽电压范围、非锁定特性和兼容性使其成为设计师的优秀选择。如果您的设计需要紧凑、可靠的多通道 SPST 开关,并且对功耗敏感,那么这两款产品无疑值得考虑。基于其出色的性能和广泛的应用领域,我们强烈推荐这些产品用于高要求的电子设计项目。

DG201ADY+参数

参数
通用封装 SOIC-16
安装方式 贴片安装
零件状态 在售
包装方式 管装

DG201ADY+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DG201ADY+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES DG201ADY+ DG201ADY+数据手册

DG201ADY+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 107.4494
10+ ¥ 73.7339
50+ ¥ 59.5212
100+ ¥ 54.965
250+ ¥ 54.0538
500+ ¥ 53.5982
1000+ ¥ 53.2944
库存: 41
起订量: 17 增量: 1
交货地:
最小起订量为:10
合计: ¥ 737.33
直接购买
加入购物车
