ADG731BCPZ

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: Analog Multiplexer Single 32:1 48-Pin LFCSP EP Tray
供应商型号: 4032553
供应商: 海外现货
标准整包数: 1

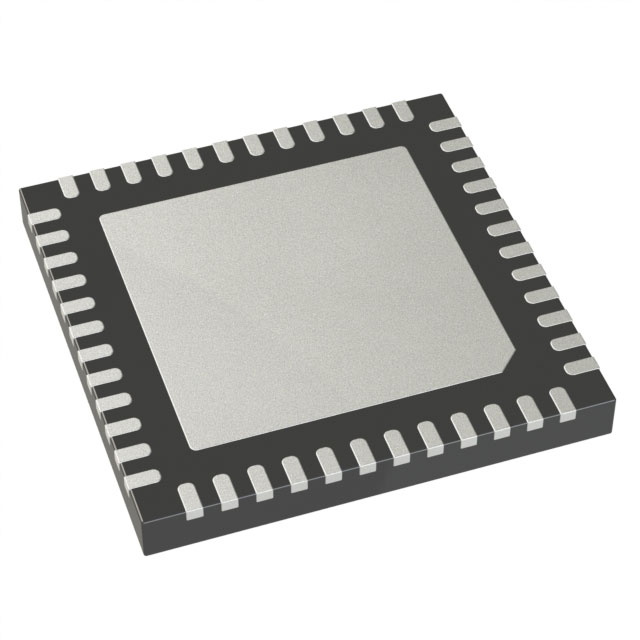

ANALOG DEVICES 其他接口芯片 ADG731BCPZ

ADG731BCPZ概述


    产品简介


    产品类型:
    ADG725 和 ADG731 是由ADI(Analog Devices)生产的两款高精度模拟多路复用器,分别支持16通道和32通道的选择切换。这两款产品采用了先进的CMOS工艺制造,具有极低的导通电阻和出色的泄漏电流控制。
    主要功能:
    - 支持3线串行接口,符合SPI、QSPI、MICROWIRE等标准。
    - 具有单电源供电(1.8 V至5.5 V)或双电源供电(±2.5 V)的灵活性。
    - 具备轨到轨操作能力,保证信号范围可延伸至电源范围。
    - 内置断电复位功能,确保上电时所有开关处于断开状态。
    应用领域:
    - 光学应用
    - 数据采集系统
    - 通信系统
    - 继电器替换
    - 音频和视频切换
    - 电池驱动系统
    - 医疗仪器
    - 自动测试设备

    技术参数


    | 参数 | 技术规格 |

    | 工作电压 | 单电源:1.8 V 至 5.5 V;双电源:±2.5 V |
    | 导通电阻 | 4Ω (典型值) |
    | 导通电阻匹配 | ±0.3Ω (最大值) |
    | 导通电阻平坦度 | 0.5Ω (典型值),最大值为1Ω |
    | 漏电电流 | 源端漏电电流:±0.01nA (典型值);漏电电流:±0.05nA (典型值) |
    | 动态特性 | 传输时间:42ns (典型值);带宽:34MHz (ADG725) / 18MHz (ADG731) |
    | 功耗 | IDD:10μA (典型值);ISS:10μA (典型值) |
    | 温度范围 | 工业级:-40°C 至 +85°C |

    产品特点和优势


    独特功能和优势:
    - 低功耗:支持低功耗操作,适用于便携式设备。
    - 高速度:具备快速切换能力,传输时间为42ns,适合高速信号处理。
    - 高可靠性:内置断电复位功能,在上电时自动将所有开关置于断开状态。
    - 高集成度:紧凑型48引脚封装,支持多功能应用。
    - 多种工作模式:既可以作为多路复用器,也可以作为解复用器使用。
    - 广泛适用性:能够处理多种不同类型的输入信号,涵盖不同的电压范围。

    应用案例和使用建议


    应用场景分析:
    - 数据采集系统:ADG725和ADG731可作为多路复用器用于将多个传感器的信号合并成一个输出,以减少所需的ADC数量,从而节省成本。
    - 音频和视频切换:利用其轨到轨操作能力,这些多路复用器可以确保信号不会失真,提供更清晰的声音和图像质量。
    使用建议:
    - 在设计数据采集系统时,需考虑多路复用器的工作频率和信道数,选择合适的型号。
    - 使用过程中要注意避免过高的电压,以防损坏设备。
    - 由于需要与数字控制器配合使用,建议在选择多路复用器时考虑其接口兼容性。

    兼容性和支持


    兼容性:
    - ADG725和ADG731支持3线串行接口,与多种DSP接口标准兼容,如SPI、QSPI和MICROWIRE。
    厂商支持:
    - ADI提供了详尽的技术文档和支持服务,包括设计指南、用户手册和技术支持团队,帮助用户更好地理解和使用这些多路复用器。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正常切换通道 | 确认电源电压是否在规定范围内 |
    | 信号传输延迟过大 | 检查布线和连接是否正确 |
    | 导通电阻过大 | 检查电源电压是否稳定 |

    总结和推荐


    综合评估:
    - ADG725和ADG731具备出色的性能和高集成度,适合作为高性能模拟开关解决方案。它们的低功耗、高可靠性和广泛的适用性使其成为许多工业应用的理想选择。
    - 这些多路复用器的应用场景非常广泛,尤其是在数据采集、通信和音频视频领域。无论是用于便携式设备还是高性能系统,ADG725和ADG731都是值得推荐的产品。
    结论:
    推荐在高精度信号处理和数据采集项目中使用ADG725和ADG731。其优异的性能和可靠性使其成为众多应用的理想选择。

ADG731BCPZ参数

参数
长*宽*高 7mm*7mm*830μm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

ADG731BCPZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADG731BCPZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES ADG731BCPZ ADG731BCPZ数据手册

ADG731BCPZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 143.9873
10+ ¥ 102.8933
25+ ¥ 96.9703
100+ ¥ 91.0473
250+ ¥ 85.1243
500+ ¥ 80.682
库存: 39
起订量: 12 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1028.93
