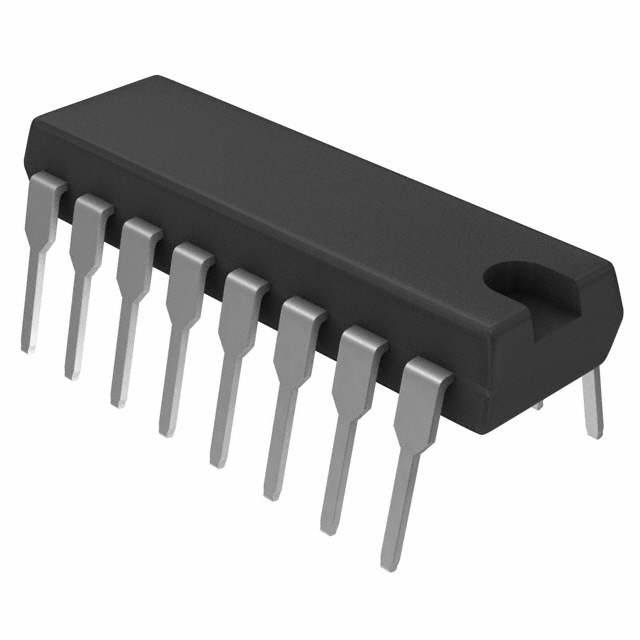

DG441DJ+

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: Analog Switch Quad SPST 16-Pin PDIP N Tube
供应商型号: DG441DJ+
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES 其他接口芯片 DG441DJ+

DG441DJ+概述


    产品简介


    Maxim的DG441/DG442模拟开关
    Maxim公司推出的DG441/DG442系列模拟开关,是四通道单极双掷(SPST)开关。DG441配置为四个常闭开关,而DG442则配置为四个常开开关。这些开关被广泛应用于各种需要高性能和低功耗的应用场合,例如采样和保持电路、通信系统、测试设备、电池供电系统、头戴显示器、传真机、PABX系统、制导控制系统以及音频信号路由等。

    技术参数


    - 开关配置:四通道单极双掷(SPST)
    - 电源电压范围:
    - 单电源:+10V至+30V
    - 双电源:±4.5V至±20V
    - 开关时间:
    - 接通时间(tON):小于250ns
    - 关断时间(tOFF):小于170ns
    - 最大功耗:
    - 塑料DIP封装:842mW
    - 薄型QFN封装:1667mW
    - 窄型SO封装:696mW
    - CERDIP封装:800mW
    - 额定温度范围:
    - DG441/DG442:-40°C 至 +85°C
    - 部分型号可达:-55°C 至 +125°C
    - 静电放电(ESD)耐受度:2000V(Method 3015.7)
    - 导通电阻匹配(rDS(ON)):4Ω(最大值)
    - 信号范围内导通电阻平坦度(rFLAT(ON)):9Ω(最大值)

    产品特点和优势


    - 出色的导通电阻匹配:DG441/DG442确保各通道间的导通电阻匹配度极高,极大提高了信号处理的精确性。
    - 高耐压性能:能够在±44V的电压范围内安全工作,保证了在极端条件下的可靠性。
    - 低泄漏电流:特别是高温环境下表现优异,泄漏电流极低,有效减少噪声和信号干扰。
    - 超低的功率消耗:仅1.65mW的最大功率消耗,非常适合电池供电设备使用。
    - 鲁棒性强:通过了严苛的ESD测试,具备很强的抗静电能力。

    应用案例和使用建议


    - 通信系统:在高速信号切换应用中,DG441/DG442的快速切换时间和低导通电阻使其成为理想选择。
    - 电池供电系统:利用其低功耗特性,可以延长设备的续航时间。
    - 工业控制:由于具备广泛的温度适应能力和出色的导通电阻匹配,这些开关适用于各类工业自动化设备。
    使用建议:
    - 在选择电源电压时,根据实际应用场景选取合适的电压范围。
    - 当信号范围超过单电源工作范围时,考虑使用双电源以维持较高精度。
    - 使用外部二极管进行过压保护时,注意其对信号范围的影响,同时确保信号范围内的信号质量。

    兼容性和支持


    - 兼容性:DG441/DG442设计上考虑了与其他标准接口的兼容性,如TTL/CMOS逻辑接口。
    - 支持:厂商提供全面的技术支持,包括详细的资料文档、技术咨询服务及在线订购服务。

    常见问题与解决方案


    - Q1:如何避免过压损坏?
    - A1:推荐正确的电源序列,先开启正电源再接入负电源,若无法实现,则需加装外部保护二极管。

    - Q2:如何选择合适的封装形式?
    - A2:依据应用需求和环境因素,选择塑料DIP、窄型SO、薄型QFN或CERDIP封装形式。

    总结和推荐


    综合评估:Maxim的DG441/DG442模拟开关以其卓越的性能指标、紧凑的设计和宽泛的工作温度范围,在多个应用领域展现出强大的竞争力。对于需要高性能和低功耗开关解决方案的用户而言,它是一个值得推荐的选择。
    结论:基于其广泛的适用性和优良的性能,我强烈推荐Maxim的DG441/DG442模拟开关用于多种电子系统设计。

DG441DJ+参数

参数
通用封装 PDIP-16
安装方式 通孔安装
零件状态 在售
包装方式 管装

DG441DJ+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DG441DJ+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES DG441DJ+ DG441DJ+数据手册

DG441DJ+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 72.108
10+ ¥ 69.9504
库存: 100
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 72.1
