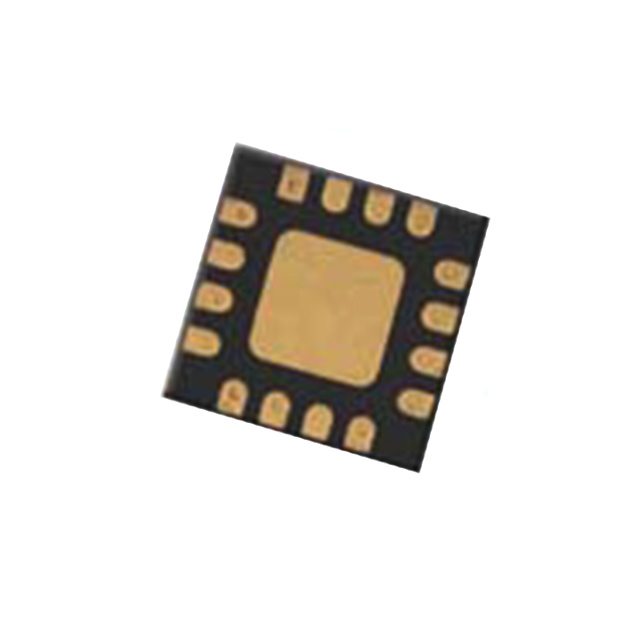

HMC746LC3CTR-R5

产品分类: 逻辑门
厂牌: ANALOG DEVICES
产品描述: 0.095ns(Typ) @ 3V to 3.6V 单端,差分 4 1 3V 3.6V AND,NAND,NOR,OR GATE QFN-16 贴片安装,黏合安装 2.9mm*2.9mm*800μm
供应商型号: HMC746LC3CTR-R5-ND
供应商: Digi-Key
标准整包数: 500
ANALOG DEVICES 逻辑门 HMC746LC3CTR-R5

HMC746LC3CTR-R5概述


    产品简介


    HMC746LC3C 是一款高性能的高速逻辑门器件,适用于高达14Gbps的数据传输速率和高达14GHz的时钟频率。它具有AND/NAND/OR/NOR四种基本逻辑功能,能够灵活配置以满足不同应用需求。此器件主要应用于射频自动化测试设备(RF ATE)、宽带测试与测量系统以及数字逻辑系统等领域。

    技术参数


    - 数据传输速率:最高可达14 Gbps
    - 时钟频率:最高可达14 GHz
    - 电源电压:3.3 V(单电源)
    - 输入范围:Vcc - 1.5 V 至 Vcc + 0.5 V
    - 输出幅度:差分方式下,峰峰值为1100 mV;单端方式下,峰峰值为550 mV
    - 传播延迟:95 ps
    - 功耗:典型值230 mW
    - 输入和输出信号:差分电流模式逻辑(CML),内部匹配50Ω电阻
    - 封装:16引脚陶瓷3x3毫米SMT封装

    产品特点和优势


    HMC746LC3C 具备多种显著优势:
    - 高速数据传输能力,可达14 Gbps
    - 快速的上升时间和下降时间(分别为22 ps和21 ps)
    - 支持单端和差分操作模式
    - 低功耗,仅为230 mW
    - 可编程输出电压,支持输出级的损耗补偿或信号水平优化
    - 工作温度范围广(-40°C到+85°C)

    应用案例和使用建议


    实际应用案例
    HMC746LC3C 在射频自动化测试设备(RF ATE)和宽带测试与测量中得到广泛应用。此外,它还适用于高速数据传输系统,如NRZ-to-RZ转换。
    使用建议
    - 设计时,确保输入和输出电路采用50Ω阻抗匹配,避免信号反射。
    - 确保器件接地良好,通过多个通孔连接顶层和底层的地平面。
    - 当使用AC耦合时,确保直流偏置电容的值适合你的应用要求。
    - 根据需求调节VR引脚的电压,以优化输出信号幅度。

    兼容性和支持


    HMC746LC3C 具备良好的兼容性,可与多种标准逻辑门配合使用。同时,Hittite公司提供详细的应用支持和技术文档,帮助客户进行设计和调试。

    常见问题与解决方案


    1. 问题:电源电压不稳定
    - 解决办法:使用稳压器或滤波器确保稳定的电源输入。
    2. 问题:输出信号幅度不一致
    - 解决办法:调整VR引脚的电压,以实现输出幅度的最优设置。
    3. 问题:器件工作温度超出范围
    - 解决办法:增加散热措施,或选择更合适的工作温度范围内的型号。

    总结和推荐


    综上所述,HMC746LC3C凭借其高数据传输速率、快速的响应时间和低功耗等特点,在射频和高速数字逻辑系统中表现出色。其丰富的特性和良好的兼容性使其成为市场上极具竞争力的产品。强烈推荐在需要高速逻辑门应用的项目中选用HMC746LC3C。

HMC746LC3CTR-R5参数

参数
最小工作供电电压 3V
输出类型 单端,差分
逻辑功能 AND,NAND,NOR,OR GATE
高电平输出电流 -
传播延迟时间 0.095ns(Typ) @ 3V to 3.6V
低电平输出电流 -
逻辑系列 -
最大工作供电电压 3.6V
输出数量 -
施密特触发器输入 -
电路数量 1
栅极数量 -
输入数量 4
长*宽*高 2.9mm*2.9mm*800μm
通用封装 QFN-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

HMC746LC3CTR-R5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC746LC3CTR-R5数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 逻辑门 ANALOG DEVICES HMC746LC3CTR-R5 HMC746LC3CTR-R5数据手册

HMC746LC3CTR-R5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 1401.9968
库存: 0
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 0
直接购买
加入购物车
