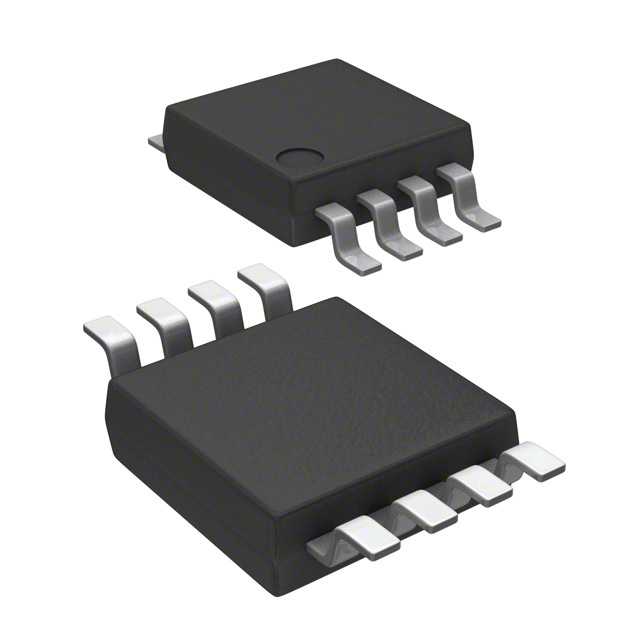

DS1726U+

产品分类: 温度传感器
厂牌: ANALOG DEVICES
产品描述: ±1°C (±2°C) 贴片安装
供应商型号: DS1726U+
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES 温度传感器 DS1726U+

DS1726U+概述

    高精度3线数字温度计及恒温器:DS1626/DS1726

    产品简介


    DS1626和DS1726是高精度的3线串行接口数字温度计及恒温器,能够在宽广的工作范围内(-55°C至+125°C)提供温度测量和独立恒温控制功能。这些设备适用于各种应用场景,如恒温控制系统、工业控制、消费类产品以及任何空间受限且对热敏感的应用场景。

    技术参数


    - 温度范围:-55°C 至 +125°C
    - 温度精度:
    - DS1626:0°C 至 +70°C 范围内精度为±0.5°C
    - DS1726:-10°C 至 +85°C 范围内精度为±1°C
    - 分辨率:可由用户选择,范围为9到12位(对应的温度增量分别为0.5°C、0.25°C、0.125°C和0.0625°C)
    - 供电电压范围:2.7V 至 5.5V
    - 转换时间:最长750毫秒(12位分辨率下)
    - 引脚配置:
    - DQ:数据输入/输出端口(三态)
    - CLK/CNV:时钟输入端口,控制温度测量
    - RST:复位输入端口
    - GND:接地端口
    - TCOM:具有可编程滞后的恒温输出端口
    - TLOW:带有TL阈值的恒温输出端口
    - THIGH:带有TH阈值的恒温输出端口
    - VDD:电源电压输入,范围为+2.7V至+5.5V

    产品特点和优势


    - 无外部组件:无需外部元件即可进行温度测量。
    - 高精度:提供高精度的温度测量能力,适合严格要求的工业应用。
    - 用户可编程:允许用户设置上下限阈值,以实现自定义的恒温控制。
    - 宽供电范围:支持2.7V至5.5V的供电电压,适应不同的电源需求。
    - 非易失性存储:恒温设定值可以存储在EEPROM中,即使断电也能保持。

    应用案例和使用建议


    - 工业控制:可以在工业自动化设备中用于温度监控和控制,确保生产过程中的温度稳定。
    - 消费类电子产品:可用于家用电器,如冰箱、空调等,提供精确的温度控制。
    - 汽车应用:可在汽车发动机和电子设备中用于监测温度变化,确保安全运行。
    使用建议:
    - 在使用过程中,确保供电电压符合规范,避免过压或欠压情况。
    - 定期校准设备,以确保测量精度。
    - 在进行温度控制时,设置合理的温度阈值,避免频繁触发恒温控制。

    兼容性和支持


    - 兼容性:支持3线串行通信协议,与其他微控制器或设备兼容。
    - 支持和维护:制造商提供了详细的技术手册和客户支持服务,有助于用户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:设备无法正常启动。
    - 解决方案:检查供电电压是否在2.7V至5.5V范围内,确认接线正确。
    - 问题2:温度测量不准确。
    - 解决方案:重新校准设备,或检查传感器是否受到外界干扰。
    - 问题3:恒温控制功能失效。
    - 解决方案:确认TH和TL阈值设置正确,重启设备或将设备断电后再重新上电。

    总结和推荐


    DS1626和DS1726是高性能的温度传感器和恒温控制器,具备高精度、宽工作温度范围和用户友好的配置选项。它们适用于多种应用场景,特别是需要精确温度测量和控制的场合。对于追求高可靠性和精确性的工业应用来说,这是一个非常值得推荐的产品。

DS1726U+参数

参数
温度范围 -
温度阈值 -
精度 ±1°C (±2°C)
安装方式 贴片安装
包装方式 管装

DS1726U+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DS1726U+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 温度传感器 ANALOG DEVICES DS1726U+ DS1726U+数据手册

DS1726U+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 45.18
10+ ¥ 37.6066
50+ ¥ 36.6045
100+ ¥ 35.0978
库存: 23
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 45.18
