首页  >  产品百科  >  DS80C390-FNR+

DS80C390-FNR+

产品分类: 微控制器(MCU)
厂牌: ANALOG DEVICES
产品描述: 3.85V~5.5V 40MHz 4KB ROM Power-Fail Reset,WDT 外部 32 CANbus,EBI,EMI,SIO,UART,USART 8bit 8051 贴片安装
供应商型号: DS80C390-FNR+
供应商: 期货订购
标准整包数: 1120

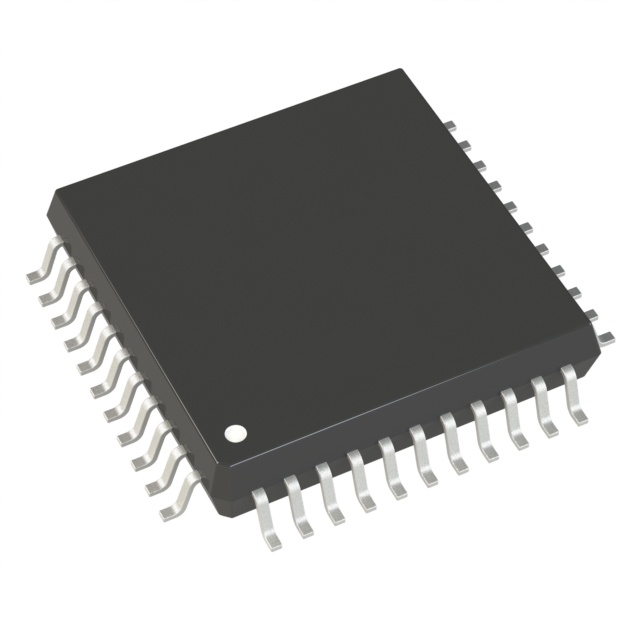

ANALOG DEVICES 微控制器(MCU) DS80C390-FNR+

DS80C390-FNR+概述

    DS80C390 双CAN高速微处理器技术手册

    产品简介


    DS80C390是一款高性能的8051兼容微处理器,集成双CAN 2.0B控制器。它针对工业控制、农业设备、工厂自动化、游戏设备和医疗设备等多种应用场景设计。该处理器具有高频率运行能力(最高可达40MHz),能够实现指令执行速度高达100MHz(约2.5倍于原始速度)。

    技术参数


    以下是DS80C390的主要技术规格和性能参数:
    - 最大工作电压:VCC范围为0至5.5V。
    - 电流消耗:
    - 活动模式下:ICC最大值为150mA。
    - 空闲模式下:IIDLE最大值为75mA。
    - 停止模式下:ISTOP最大值为120μA。
    - 输入输出电平:
    - 输入低电平:VIL最低为-0.5V,最高为0.8V。
    - 输入高电平:VIH最低为2.0V,最高为VCC+0.5V。
    - 输出电平:
    - 输出低电平:VOL1/VOL2最低为0.45V。
    - 输出高电平:VOH1/VOH2最高为2.4V。

    产品特点和优势


    DS80C390具备多项显著特点和优势,使其在市场上具有较强的竞争力:
    - 高速架构:通过内部频率乘法器,可实现满速运行,降低了电磁干扰(EMI)。
    - 强大的计算能力:配备硬件数学加速器,提升了32位和16位运算的速度。
    - 双CAN控制器:支持两路全功能CAN 2.0B通信,增强了网络连接能力。
    - 丰富的存储空间:提供4kB的内部SRAM,可用作程序、数据和堆栈内存。
    - 高集成度:集成了多个外部中断源(16个),并支持多种封装形式。

    应用案例和使用建议


    DS80C390在多种工业环境中得到了广泛应用,如工业控制系统、农业设备、工厂自动化等。例如,在汽车工业中,该微处理器可用于实现车辆内的CAN总线通信;在医疗器械中,它可用于处理实时数据传输和控制。
    使用建议:
    - 在系统设计时,应考虑到处理器的高频率要求,合理选择外部晶体振荡器和电源管理电路。
    - 利用硬件数学加速器进行复杂计算任务,提高系统整体效率。
    - 注意确保电源稳定,避免电压波动对系统稳定性的影响。

    兼容性和支持


    DS80C390提供了两种封装形式(64引脚LQFP和68引脚PLCC),以适应不同的安装需求。此外,制造商还提供了详细的用户指南和补充材料,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:系统上电后无法正常启动。
    - 解决方法:检查电源供应是否稳定,确认复位电路工作正常。

    - 问题:处理器在高负载下出现过热现象。
    - 解决方法:增加散热措施,如加装散热片或风扇。

    总结和推荐


    DS80C390作为一款高性能的8051兼容微处理器,以其高速运算能力、双CAN控制器和支持的多种应用领域的特点,成为许多工业级应用的理想选择。我们强烈推荐使用此款产品,特别是在需要高可靠性和高效能的应用场景中。

DS80C390-FNR+参数

参数
振荡器类型 外部
外设 Power-Fail Reset,WDT
I/O数量 32
速度 40MHz
数据总线宽度 8bit
RAM大小 4KB
接口类型 CANbus,EBI,EMI,SIO,UART,USART
电压-电源(Vcc/Vdd) 3.85V~5.5V
EEPROM大小 -
程序存储器大小 -
最小工作供电电压 -
核心处理器 8051
最大工作供电电压 -
数据转换器 -
内核数 -
程序存储器类型 ROM
最大时钟频率 -
安装方式 贴片安装
零件状态 在售
包装方式 托盘

DS80C390-FNR+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DS80C390-FNR+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 微控制器(MCU) ANALOG DEVICES DS80C390-FNR+ DS80C390-FNR+数据手册

DS80C390-FNR+封装设计

查看详情并下载
Symbol
Footprint
3D Model
