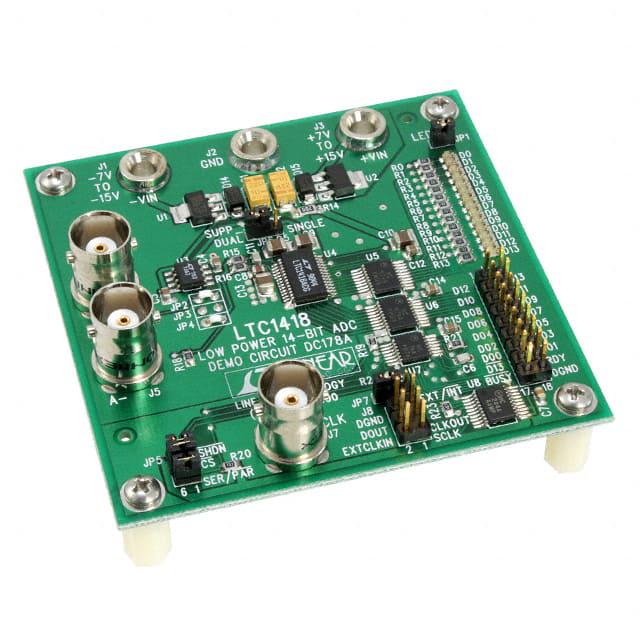

DC178A

厂牌: ANALOG DEVICES
产品描述: LTC1418 ADC Demonstration Circuit 200KSPS
供应商型号: Q-DC178A
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC178A

DC178A概述


    产品简介


    LTC1418高精度高速模数转换器(ADC)
    LTC1418是一款由Linear Technology公司生产的200ksps采样率的14位模数转换器(ADC)。此ADC芯片专为信号采集与处理、高分辨率工业数据采集应用及电池供电设备设计。它具备±2.048V的输入范围,能有效减少噪声并提高测量精度。本产品旨在为用户提供简便而高效的评估工具,包括详细的电路布局指南及布局旁路策略。

    技术参数


    - 采样率:200ksps(每秒千次样本)
    - 位数:14位
    - 输入范围:±2.048V(双电源模式下)/ 0V到4.096V(单电源模式下)
    - 功耗:15mW
    - SINAD(信噪失真比):81.42 dB
    - THD(总谐波失真):–94 dB
    - 电源需求:±7V至±15V
    - 封装尺寸:0.22平方英寸(含旁路电容)

    产品特点和优势


    LTC1418的主要优势在于其高精度与低功耗的结合。该ADC具有宽广的输入范围(±2.048V),能够适用于多种信号源。同时,它的低功耗设计使其特别适合电池供电的应用场景。通过集成差分输入设计,LTC1418可显著减少共模噪声的影响,进一步提升测量精度。此外,其出色的动态性能(如SINAD和THD指标)表明其在高要求的应用中同样表现出色。

    应用案例和使用建议


    LTC1418广泛应用于需要高精度模拟信号采集与处理的领域,例如工业自动化控制、医疗设备监测、以及高性能音频处理系统等。实际应用中,建议根据具体应用场景选择合适的输入信号类型(差分或单端)。当面对高输出阻抗信号源时,使用内置的LT1363运算放大器可以确保信号稳定传输,避免信号畸变。

    兼容性和支持


    LTC1418提供了丰富的接口选项,包括并行和串行数据输出。这些配置可通过跳线轻松切换。此外,Linear Technology公司提供详尽的技术文档和支持服务,帮助用户解决设计过程中可能遇到的问题。对于需要进一步技术支持的用户,可以直接联系Linear Technology公司获取帮助。

    常见问题与解决方案


    - 问题1:如何正确设置电源?
    解答:将±7V至±15V电源接入香蕉插头J1和J3,GND接入J2。使用板载调节器将电压调整为所需的±5V。

    - 问题2:如何判断ADC转换是否完成?
    解答:观察BUSY信号,当信号变为逻辑高电平时,表示转换完成。

    总结和推荐


    LTC1418是一个功能强大且性能优越的高精度高速模数转换器。它不仅在精度和功耗上表现出色,还具有良好的兼容性和用户友好的设计。因此,我们强烈推荐此产品用于各类需要高精度模拟信号处理的应用场景。无论是工业控制系统还是便携式医疗设备,LTC1418都能提供可靠的支持。

DC178A参数

参数
长*宽*高 76.2mm(长度)*76.2m(宽度)
零件状态 在售
包装方式 盒装

DC178A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC178A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC178A DC178A数据手册

DC178A封装设计

查看详情并下载
Symbol
Footprint
3D Model
