DC1891A

厂牌: ANALOG DEVICES
产品描述:
供应商型号: DC1891A-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC1891A

DC1891A概述


    产品简介

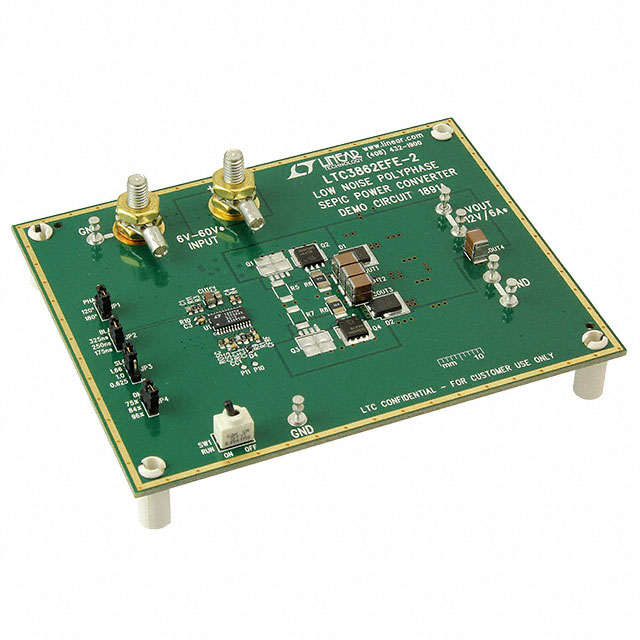

    产品名称: LTC3862-2低噪声多相SEPIC(单端初级电感转换器)DC/DC转换器
    产品类型: 非隔离式DC/DC转换器
    主要功能: 将输入电压范围为6V到60V的直流电源转换为12V输出,提供高达6A的输出电流。该转换器采用LTC3862-2开关控制器实现2相高效率转换。
    应用领域: 适用于需要高效转换电源的应用场景,如工业自动化、电信设备、服务器电源管理等。

    技术参数


    - 最小输入电压: 6V
    - 最大输入电压: 60V
    - 输出电压: 12V ±3%
    - 典型输出纹波: 100mVP-P
    - 额定开关频率: 300kHz
    - 同步频率: 可同步至最高400kHz
    - 效率: 约为90%

    产品特点和优势


    1. 高效率: 转换效率高达90%,显著减少能量损耗。
    2. 宽输入电压范围: 支持6V到60V的宽输入电压范围,适合多种应用场景。
    3. 快速瞬态响应: 输出负载步进响应非常快,即使使用少量的输出电容也能实现快速响应。
    4. 软启动功能: 控制启动时的涌入电流和输出电压斜坡,避免冲击电流导致的系统损坏。
    5. 灵活性: 可通过调节电阻轻松改变输出电压范围,从0.8V到48V。

    应用案例和使用建议


    根据手册中的描述,LTC3862-2可以用于各种高性能电源转换场合。例如,在工业自动化环境中,它可以为电机驱动器或其他高压传感器提供稳定的电力供应。在服务器电源管理系统中,该转换器能将不同来源的不稳定电源转换成稳定的12V输出,以确保设备稳定运行。
    使用建议:
    1. 在安装时,注意散热设计,确保足够的气流以维持转换器的最佳工作效率。
    2. 在输出端添加更多的低ESR输出电容,以进一步降低输出纹波和改善负载步进响应。
    3. 对于高要求的系统,可以通过窄化输入电压范围来提高效率。
    4. 避免测量输入或输出电压纹波时引入长接地线,导致测量误差。

    兼容性和支持


    该产品设计允许与外部时钟同步,可以适应不同的系统时序需求。此外,厂商提供了设计文件和相关技术支持,用户可以从官方网站下载这些资源以进行深入设计。如果遇到问题,可以联系制造商的技术支持团队获取帮助。

    常见问题与解决方案


    1. 问题:无法获得预期的输出电压
    - 解决方案:检查反馈网络中的电阻值是否正确设置,或者确认负载是否过高。
    2. 问题:输出电压纹波较大
    - 解决方案:增加低ESR输出电容的数量或更换更低ESR的电容器。
    3. 问题:启动过程中电流过大
    - 解决方案:适当调整软启动电路中的启动时间电容CSS,以控制启动时的涌流。

    总结和推荐


    综上所述,LTC3862-2是一个非常适合应用于工业和服务器电源系统的高性能非隔离式DC/DC转换器。它不仅具有高效率、宽输入电压范围和快速瞬态响应等特点,还拥有良好的灵活性和扩展性。因此,我强烈推荐这款产品给需要高效、稳定电源转换的用户和工程师。

DC1891A参数

参数
零件状态 在售
包装方式 盒装

DC1891A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC1891A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC1891A DC1891A数据手册

DC1891A封装设计

查看详情并下载
Symbol
Footprint
3D Model
