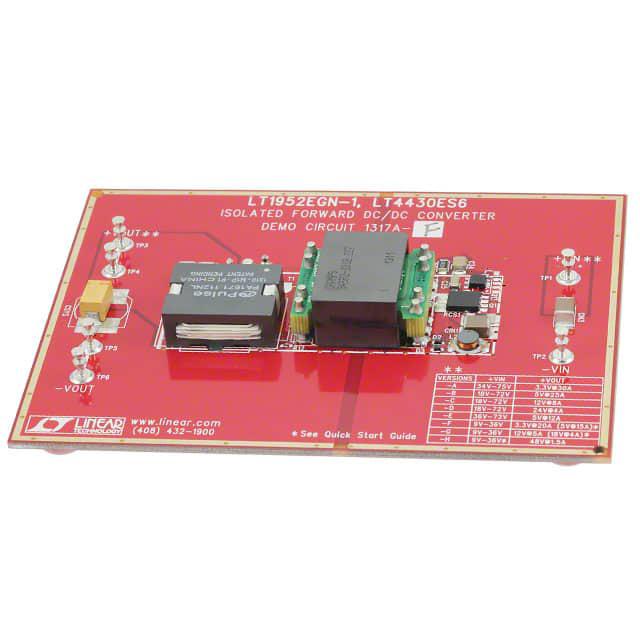

DC1317A-F

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: 200KHz 1,Isolated 1 3.3V 3.201V 36V 9V
供应商型号: DC1317A-F-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 DC1317A-F

DC1317A-F概述


    产品简介


    产品名称: LT1952-1
    产品类型: 隔离型DC/DC电源转换器
    主要功能: 该产品主要用于将隔离输入的9V到36V电压转换为稳定的3.3V输出,并能提供高达20A的电流。该转换器采用Active Reset电路,可以显著提高效率和适应宽范围输入电压的应用场合。此外,该电路还支持同步整流器的实现,提升应用灵活性。
    应用领域:
    - 电信和网络设备
    - 工业自动化控制
    - 数据中心和服务器
    - 医疗设备
    - 车载电子设备

    技术参数


    | 参数 | 条件 | 值 |
    |
    | 最小输入电压 | IOUT = 0A 到 22A | 9V |
    | 最大输入电压 | IOUT = 0A 到 22A | 36V |
    | 输出电压 | VIN = 9V 到 36V, IOUT = 0A 到 22A (27A max) | 3.3V ±3% |
    | 典型输出纹波 | VIN = 9V 到 36V, IOUT = 0A 到 22A | 50mVP-P |
    | 额定开关频率 | — | 200kHz |

    产品特点和优势


    - 高效率: 在200kHz下工作时,峰值效率超过92%,这得益于Active Reset电路的设计。
    - 宽输入范围: 输入电压可以在9V到36V之间,适合各种应用场景。
    - 高功率密度: 通过精心挑选的功率组件实现,即使在狭小的空间内也能实现高效转换。
    - 自我驱动同步整流器: 在某些应用中,允许使用自驱动同步整流器。
    - 软启动功能: 可以有效防止启动时输出电压的过冲。

    应用案例和使用建议


    应用案例
    该转换器可用于多种设备,如服务器电源、工业控制系统和医疗设备等。例如,在一个数据中心环境中,它可以有效地将机房内的不同电压稳定转换为系统所需的电压,从而确保系统的正常运行。
    使用建议
    - 散热设计: 在确定散热需求时,需要考虑实际输入电压范围和连续最大输出电流。
    - 负载调整: 一旦建立正确的输出电压,可以通过调整负载来观察输出电压调节、纹波电压、效率和其他参数。
    - 附加电容: 如果系统板上已有类似值的电容,可以移除系统电容器(CSYS)以避免冗余。

    兼容性和支持


    - 兼容性: 该产品支持广泛的输入电压范围和不同的输出电压,因此与多种电子设备兼容。
    - 支持和维护: 用户可以从Linear Technology公司获得技术支持和维修服务。此外,详细的工程设计文件可由Linear Technology公司提供。

    常见问题与解决方案


    - Q: 启动时输出电压出现过冲怎么办?
    - A: 可以检查软启动电容C19是否正确连接并适当调整其容量。

    - Q: 系统散热不良导致效率下降怎么办?
    - A: 检查散热系统是否足够强大,并确保电源模块周围的空气流通良好。

    - Q: 输入电流超出限制怎么办?
    - A: 检查负载设置是否过高,并根据需要调整负载。

    总结和推荐


    总体而言,LT1952-1是一款高效且多功能的隔离型DC/DC电源转换器,适用于多种应用场景。它的高效率、宽输入范围和强大的性能使其在市场上具有很强的竞争力。对于需要高可靠性和高效率的电子系统来说,这款产品是一个理想的选择。强烈推荐在数据中心、工业控制系统和其他类似环境中使用此款转换器。

DC1317A-F参数

参数
功能 -
最小输入电压 9V
最大输出电压 3.3V
输出数量 1
最小输出电压 3.201V
拓扑 -
开关频率 200KHz
同步整流器 -
输出类型 1,Isolated
最大输入电压 36V
零件状态 在售
包装方式 盒装

DC1317A-F厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC1317A-F数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES DC1317A-F DC1317A-F数据手册
