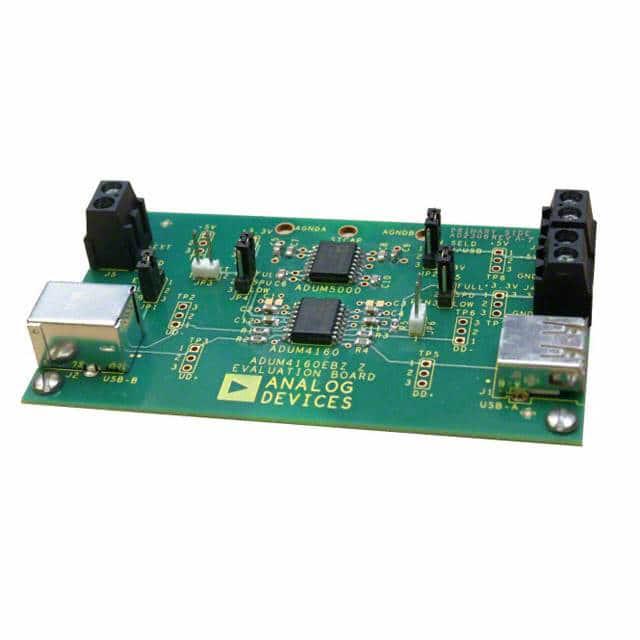

EVAL-ADUM4160EBZ

厂牌: ANALOG DEVICES
产品描述: ADuM4160 Digital Isolator Evaluation Kit
供应商型号: 4033022
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-ADUM4160EBZ

EVAL-ADUM4160EBZ概述

    # EVAL-ADuM4160EBZ 用户指南

    产品简介


    EVAL-ADuM4160EBZ 是由 Analog Devices, Inc. 开发的一款 USB 隔离器评估板,专为隔离 USB 接口设计。它支持通过直接连接 USB 的 xD+ 和 xD− 线实现全速(Full Speed)和低速(Low Speed)的数据通信,是传统 RS-232 接口的升级替代方案。EVAL-ADuM4160EBZ 在工业和医疗领域的应用尤为突出,因其解决了 USB 接口难以提供隔离功能的问题。
    主要功能:
    - 支持全速(12 Mbps)和低速(1.5 Mbps)数据通信;
    - 提供多种电源配置选项;
    - 支持隔离电源;
    - 兼容 USB 标准接口,便于与现有系统集成。
    应用领域:
    - 工业自动化控制;
    - 医疗设备(如生命体征监测设备);
    - 汽车电子;
    - 高可靠性嵌入式系统;
    - 涉及高电压测试或静电保护的应用场景。

    技术参数


    以下是根据用户指南整理的 EAD-ADuM4160EBZ 的技术规格:
    电气特性
    - 传输速度: 支持全速(12 Mbps)和低速(1.5 Mbps);
    - 电源输入范围: 上游侧支持 3.3 V 或 5 V;下游侧支持从 5 V 或 3.3 V 外部供电或隔离供电;
    - 隔离能力: 最大隔离电压 2500 VRMS,瞬时耐压达 5000 VPEAK;
    - 功耗: ADuM5000 提供最大 500 mW 下游功率。
    工作环境
    - 温度范围: -40°C 至 +85°C;
    - 湿度范围: 0% 至 95%,无冷凝;
    - 尺寸: 120 × 70 mm。
    材料兼容性
    - 符合 RoHS 和无卤素标准。

    产品特点和优势


    EVAL-ADuM4160EBZ 在工业级应用中表现出显著的技术优势:
    1. 易于集成: 用户可以通过标准 USB 接口快速接入现有系统;
    2. 高度灵活性: 支持多种电源配置,满足不同应用场景的需求;
    3. 安全性强: 提供高电压隔离保护,适合高压敏感型设备;
    4. 低延迟: 设计时尽可能减少信号延迟,适配高速通信需求;
    5. 易用性: 用户可以通过跳线配置芯片的工作模式,适应性强。
    这些特点使该产品在市场上具有较高的竞争力,特别适合需要 USB 隔离的场景。

    应用案例和使用建议


    应用案例
    1. 工业机器人控制系统: 在机器人控制器中隔离控制信号,避免高电压干扰。
    2. 医疗器械: 如心电图仪(ECG),用于隔离患者端和设备主控单元的通信。
    使用建议
    - 在高噪声环境中,建议安装常见的模式电感(FL1 和 FL2),以降低外部电磁干扰。
    - 配置外部 ESD 保护器件(如 NUP2202),增强电路抗静电能力。
    - 选择合适的电阻值,确保低速和全速模式下的信号完整性。

    兼容性和支持


    EVAL-ADuM4160EBZ 可无缝连接到大多数支持 USB 的设备和系统。此外,Analog Devices 提供了详尽的技术文档和支持服务,包括在线社区论坛和技术支持热线,确保用户获得及时帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | USB 连接不稳定 | 检查跳线配置是否正确,确保两端速度一致。 |
    | 下游端无法正常供电 | 确认 ADuM5000 是否正确安装或跳线设置是否正确。 |
    | 高压测试失败 | 不推荐在评估板上进行高压测试,请移至组件级别测试。 |

    总结和推荐


    EVAL-ADuM4160EBZ 是一款高性能、高可靠性的 USB 隔离器评估板,适用于工业、医疗和汽车等多个领域。其易用性和多功能性使其成为 USB 隔离应用的理想选择。经过全面评估,我们强烈推荐此产品给对隔离通信有需求的用户。无论是开发原型还是产品验证,该评估板都将是高效且可靠的工具。
    推荐指数:★★★★★
    如有进一步疑问,可随时联系技术支持获取更多帮助!
