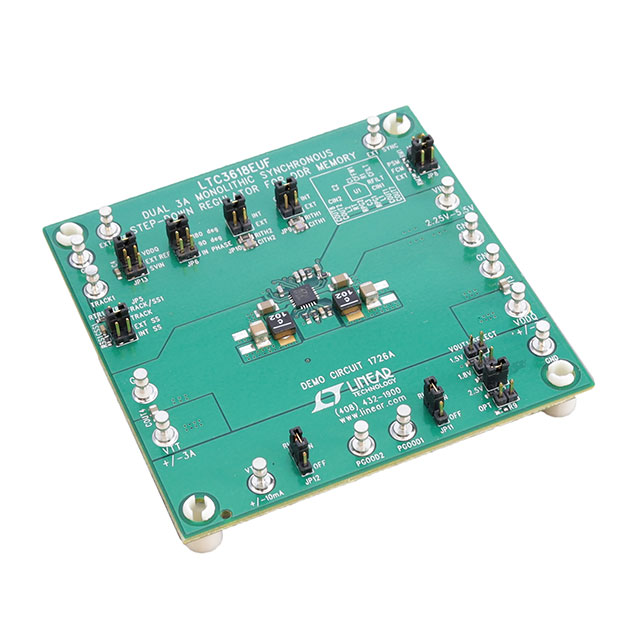

DC1726A

厂牌: ANALOG DEVICES
产品描述:
供应商型号: 505-DC1726A-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC1726A

DC1726A概述

    LTC3618 Dual Synchronous Buck Converter 技术手册解析

    1. 产品简介


    产品类型:LTC3618是一款双同步降压稳压器,采用电流模式、恒定频率架构。
    主要功能:提供一个完整的DDR(双倍数据率)解决方案,输入电压范围为2.25V至5.5V。
    应用领域:DDR电源供应、终止及参考。支持DDR、DDR2和DDR3标准。

    2. 技术参数


    - 输入电压范围:2.25V到5.5V
    - 输出精度:±1%
    - 最大输出电流:±3A
    - 可编程开关频率:最高可达4MHz
    - 绝对最大额定值:
    - 输入电压范围:–0.3V 到 6V
    - 操作温度范围:–40°C 至 125°C
    - 效率:高达94%

    3. 产品特点和优势


    - 高效率:最高效率可达94%,适用于各种应用需求。
    - 双输出能力:每个输出通道均能提供±3A的输出电流。
    - 宽输入电压范围:适应多种输入电压条件,增强了其通用性。
    - 精准控制:通过内置参考,VTTR的输出电压准确度达±1%。
    - 灵活的设计:可以通过调整开关频率(最高4MHz)来配合不同尺寸的表面贴装电感器。
    - 优秀的散热性能:在极端温度下也能保持良好的性能,适合严苛环境的应用。

    4. 应用案例和使用建议


    应用场景:
    - DDR电源供应、终止及参考。
    - 支持DDR、DDR2和DDR3标准。
    使用建议:
    - 在设计中选择合适的电感器,以匹配所需的开关频率,从而获得最佳的效率和性能。
    - 使用缓冲电路,确保VTTR的输出稳定可靠,避免因负载变化引起的输出电压波动。

    5. 兼容性和支持


    - 兼容性:支持DDR、DDR2和DDR3标准,可用于多种内存接口。
    - 支持和维护:Linear Technology提供详细的文档和支持,帮助用户在应用中更好地利用这款器件。

    6. 常见问题与解决方案


    - 问题一:如何设置软启动时间?
    - 解决方案:通过调节TRACK/SS1引脚上的外部电阻来设定软启动时间。
    - 问题二:出现过温保护时怎么办?
    - 解决方案:降低系统的工作负荷,以减少热量产生,或者增加散热措施。

    7. 总结和推荐


    综合评估:LTC3618以其高效率、宽输入电压范围和精准控制的特点,在DDR电源管理领域表现优异。无论是从效率还是稳定性方面考虑,LTC3618都表现出色。
    推荐:LTC3618非常适合作为DDR电源管理的核心部件,尤其适合需要高效、稳定的电源管理的场景。强烈推荐给需要高性能DDR电源解决方案的工程师们。
    通过以上内容,我们可以清晰地了解LTC3618的功能特点及其在具体应用场景中的表现,为相关设计和选型提供了有力的支持。

DC1726A参数

参数
零件状态 在售
包装方式 盒装

DC1726A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC1726A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC1726A DC1726A数据手册

DC1726A封装设计

查看详情并下载
Symbol
Footprint
3D Model
