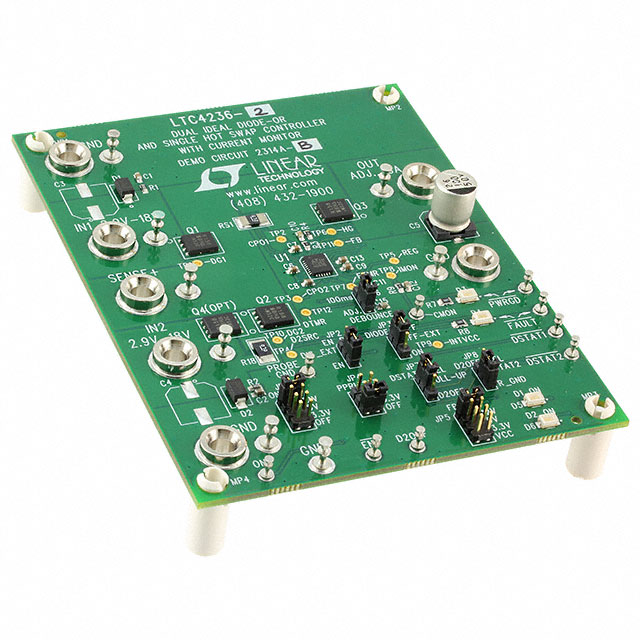

DC2314A-B

厂牌: ANALOG DEVICES
产品描述: LTC4236-2 Demonstration Circuit
供应商型号: Q-DC2314A-B
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC2314A-B

DC2314A-B概述


    产品简介


    LTC4236-1/LTC4236-2 双理想二极管-或门及单热插拔控制器
    LTC4236-1 和 LTC4236-2 是由 Linear Technology Corporation(现为 Analog Devices, Inc.的一部分)设计的双理想二极管-或门及单热插拔控制器,用于冗余供电电路。此控制器通过两个独立的理想二极管和一个热插拔开关,确保负载电流的有效监控和保护。主要应用领域包括数据中心、电信设备、工业自动化系统和高可靠性电源设计。

    技术参数


    - 输入电压范围:2.9V 至 18.0V
    - 输出电流限制:8.91A 至 11.11A(OUT = 11V)
    - 内部调节电压:4.5V 至 5.5V
    - 内部 VCC 欠压锁定阈值:2.1V 至 2.3V
    - 理想二极管正向电压调节:0.15V 至 0.28V
    - 热插拔断路器响应时间:0.25µs 至 0.5µs
    - 热插拔快关断时间:0.2µs 至 0.5µs
    - 电流监测增益:99 至 101 V/V
    - 最大输出电压:2.7V 至 3.5V(取决于电流)

    产品特点和优势


    1. 理想二极管控制:LTC4236-1/LTC4236-2 可以精确控制理想二极管,确保在负载切换时的平稳过渡和最小的负载电压降。
    2. 热插拔保护:内置快速响应机制,在发生短路故障时提供有效的过流保护。
    3. 多种工作模式:可通过配置不同的跳线来实现不同工作模式,如自动重试模式和锁存关断模式。
    4. 高精度电流监测:内置电流传感器可实时监测负载电流,提供准确的反馈信息。

    应用案例和使用建议


    - 应用案例:LTC4236-1/LTC4236-2 在数据中心和电信设备中广泛应用于冗余电源管理系统,确保在单一电源失效时系统的持续运行。
    - 使用建议:在使用时,应确保连接正确的跳线,以达到预期的工作模式。例如,在进行电流限值测试时,可以通过调整外部负载来验证其性能。

    兼容性和支持


    - 兼容性:LTC4236-1/LTC4236-2 与其他 Linear Technology 的电源管理芯片具有良好的兼容性。
    - 支持:用户可通过访问 Linear Technology 官方网站获取设计文件和支持文档。此外,官方网站还提供了详细的使用说明和技术支持。

    常见问题与解决方案


    - 问题1:如何设置不同的工作模式?
    - 解决方案:通过正确设置板上的跳线,可以切换到不同的工作模式,如自动重试模式或锁存关断模式。
    - 问题2:如何校准电流监测?
    - 解决方案:通过调整跳线和外部负载来校准电流监测器,确保测量准确性。

    总结和推荐


    LTC4236-1/LTC4236-2 双理想二极管-或门及单热插拔控制器凭借其精准的电流监测、可靠的安全保护机制以及灵活的工作模式选择,在众多应用场景中表现出色。强烈推荐给需要高可靠性和灵活性电源管理系统的用户。

DC2314A-B参数

参数
零件状态 在售
包装方式 托盘

DC2314A-B厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC2314A-B数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC2314A-B DC2314A-B数据手册
