首页  >  产品百科  >  DC1089B

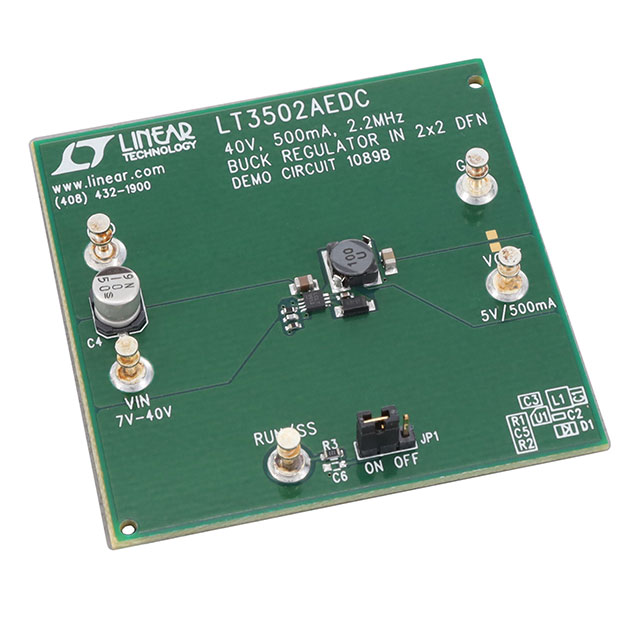

DC1089B

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: 2.25MHz 1,Non-Isolated 1 5V 4.83V 40V 7V
供应商型号: Y-DC1089B
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 DC1089B

DC1089B概述

    LT3502A DC/DC 转换器技术手册

    1. 产品简介


    LT3502A 是一款由Linear Technology Corporation生产的单片降压型DC/DC开关调节器。这款芯片适用于多种输入电压范围(7V至40V),输出电压稳定在5V,非常适合应用于汽车电池和工业电源等多种供电场合。LT3502A的主要功能是将高电压转换为稳定的低压输出,并具有快速瞬态响应和良好的环路稳定性。

    2. 技术参数


    - 输入电压范围: 7V 至 40V
    - 输出电压: 4.98V ±3%
    - 开关频率: 2.25MHz
    - 最大输出电流: 500mA
    - 效率: 在VIN=12V, IOUT=500mA时,可达84%
    - 电压纹波: 在VIN=12V, IOUT=500mA时,仅为10mV

    3. 产品特点和优势


    LT3502A 的核心优势在于其高频工作能力,使得外部组件成本更低且体积更小。此外,内部集成的升压二极管减少了所需的外部组件数量,提高了系统的可靠性和紧凑性。软启动功能能够减少启动瞬间的电流冲击,从而保护系统免受损害。过流保护和短路保护等功能也确保了系统的安全性。

    4. 应用案例和使用建议


    应用场景:
    - 汽车电子系统:用于从汽车电池供电转换至稳压的低压输出。
    - 工业自动化设备:为工业设备提供稳定可靠的低压电源。
    使用建议:
    - 在连接负载之前,先确认负载设置不会过高,以免影响输出电压的稳定性。
    - 使用探针测量输入或输出纹波时,避免长接地引线,直接触碰探针头以获取准确读数。

    5. 兼容性和支持


    LT3502A 设计上可以与其他常见的电子元器件兼容,特别是对于需要高效率、低纹波输出的应用。对于设计文件和详细的技术支持,可以通过联系LTC工厂获得。

    6. 常见问题与解决方案


    - 问题: 开机后无输出。
    - 解决方案: 暂时断开负载,确认负载设置没有过高。

    - 问题: 启动时出现电流冲击。
    - 解决方案: 使用软启动功能编程SHDN引脚,通过RC滤波器实现电压斜坡控制。

    7. 总结和推荐


    总体而言,LT3502A以其高效、稳定的特点成为一种理想的DC/DC降压转换器。它的紧凑设计、优秀的瞬态响应和全面的安全保护机制使其在市场上具有较强的竞争力。因此,强烈推荐在需要高效率、高可靠性低压电源供应的应用中使用LT3502A。

DC1089B参数

参数
最小输入电压 7V
开关频率 2.25MHz
最大输入电压 40V
最大输出电压 5V
最小输出电压 4.83V
功能 -
输出数量 1
同步整流器 -
拓扑 -
输出类型 1,Non-Isolated
零件状态 在售
包装方式 盒装
