ADP1610-EVALZ

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: 1.2MHz 1,Non-Isolated 1 10V 5.5V 2.5V 板安装
供应商型号: Y-ADP1610-EVALZ
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 ADP1610-EVALZ

ADP1610-EVALZ概述

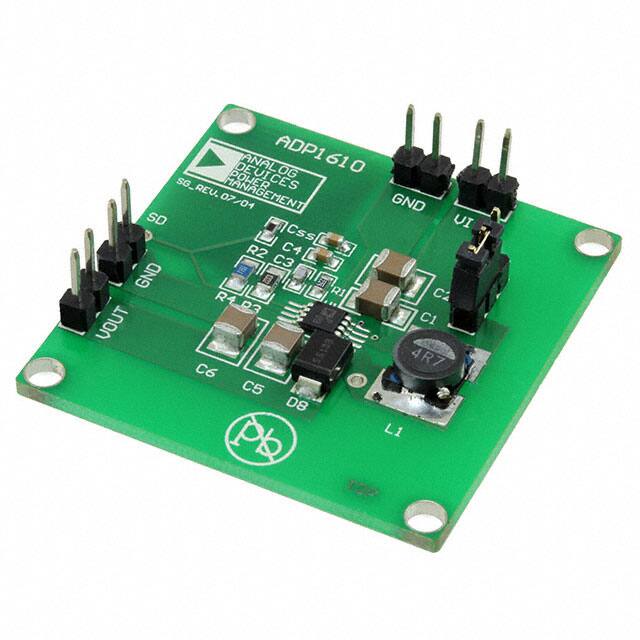

    ADP1610-EVAL:升压DC-DC转换器评估板

    产品简介


    ADP1610-EVAL是一款针对ADP1610升压DC-DC开关调节器设计的评估硬件。ADP1610能够从2.5V到5.5V的输入电压范围内提供最高达12V的输出电压。这款评估板不仅适合用于研究和开发,还广泛应用于便携式设备、工业仪器仪表等场合。其核心功能是通过集成的内部MOSFET开关来实现高效的电源管理。

    技术参数


    - 输入电压范围:2.5 V 至 5.5 V
    - 输出电压:10 V ±3%
    - 最大输出电流:300 mA
    - 频率可选:700 kHz 或 1.2 MHz
    - 内置MOSFET开关:1.2 A,0.2 Ω
    - 软启动时间可调
    - 工作温度范围:未指定,但通常为商业级标准(-40°C 至 +85°C)
    - 封装形式:MSOP 8-lead

    产品特点和优势


    1. 高效率:该芯片的效率高达92%,这使得它非常适合在需要高效能源利用的应用中使用。
    2. 频率可调:用户可以将频率设置为700 kHz或1.2 MHz,以适应不同的应用需求。
    3. 紧凑设计:采用MSOP封装,有助于节省空间,使产品更加紧凑轻便。
    4. 高精度输出:输出电压的调节精度为±3%,确保稳定可靠的电力供应。

    应用案例和使用建议


    1. 便携式设备:可用于移动设备(如平板电脑、智能手机)的电源管理系统中。
    2. 工业仪器仪表:适用于需要高稳定性的工业级设备。
    3. 调整输出电压:可以通过改变反馈电阻R3和R4来设置输出电压至其他值。建议使用精度为1%的电阻,以提高输出电压的准确性。
    使用建议:
    - 确保输入电流不超过1.2A的额定峰值电流。
    - 监控电源波形,避免电路不稳定。
    - 当使用长电线时,可能需要增加输入电容C2。

    兼容性和支持


    - ADP1610-EVAL可以与其他ADP1610系列的产品很好地兼容,提供通用的设计方案。
    - 用户可以从制造商处获得技术支持和文档资料。

    常见问题与解决方案


    1. 输出电压不正确:检查反馈电阻R3和R4的连接,并确保它们的阻值符合计算公式。
    2. 输出电流限制:确认输入电压和电流在允许范围内,调整外部负载以匹配需求。
    3. 波形不稳定:检查电源波形,必要时更换更高值的电感器。

    总结和推荐


    ADP1610-EVAL是一款高效且易于配置的升压DC-DC转换器评估板,特别适合用于便携式设备及工业应用。它拥有较高的效率、精准的输出调节能力和易于调整的频率选择,使其在市场上具有很强的竞争优势。对于需要高效、可靠电源解决方案的研发工程师来说,ADP1610-EVAL是一个理想的选择。强烈推荐给需要高效能源管理和高性能输出的应用场景。

ADP1610-EVALZ参数

参数
拓扑 -
输出数量 1
最小输出电压 -
功能 -
输出类型 1,Non-Isolated
最小输入电压 2.5V
最大输出电压 10V
最大输入电压 5.5V
开关频率 1.2MHz
同步整流器 -
安装方式 板安装
应用等级 工业级
零件状态 在售
包装方式 盒装
