LT1963AEQ-1.5#PBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 63dB(120Hz) 1.5mA 正极 Fixed 1.5A 1 1.5V 1.9V 1.5V 20V 550mV@ 1.5A 9mV 6mV DDPAK-5 贴片安装 4.57mm(高度)
供应商型号: LT1963AEQ-1.5#PBF
供应商: 国内现货
标准整包数: 1

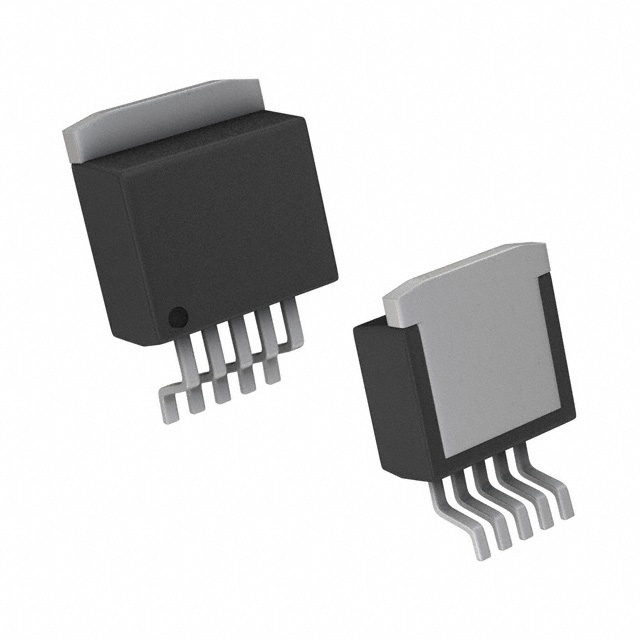

ANALOG DEVICES LDO稳压器 LT1963AEQ-1.5#PBF

LT1963AEQ-1.5#PBF概述

    LT1963A 系列低压差线性稳压器技术手册

    产品简介


    LT1963A系列是由Linear Technology公司设计的低压差线性稳压器(LDO),以其卓越的瞬态响应能力和低噪声性能而著称。这类稳压器能提供高达1.5A的输出电流,非常适合敏感的RF(射频)电源应用和其他需要稳定电压供应的应用场合。该系列稳压器提供固定输出电压(如1.5V、1.8V、2.5V和3.3V)和可调输出电压(范围从1.21V到20V)。

    技术参数


    - 输出电流:1.5A
    - 滴漏电压:340mV(1.5A负载下)
    - 噪声水平:40µVRMS(10Hz到100kHz带宽)
    - 关机模式下的关断电流:1mA,进入关断状态后降低到<1µA
    - 可控的关断电流:在滴漏模式下不会增加
    - 稳定性:最低输出电容为10μF,陶瓷电容器也可适用
    - 固定输出电压:1.5V、1.8V、2.5V、3.3V
    - 调节输出电压范围:1.21V至20V
    - 封装形式:5引脚塑料DD、5引脚塑料TO-220、3引脚塑料SOT-223、8引脚塑料SO和16引脚塑料TSSOP

    产品特点和优势


    LT1963A系列低压差线性稳压器具备以下优势:
    - 快速瞬态响应:能有效应对快速变化的负载情况,确保稳定输出。
    - 超低噪声:适用于RF和其他对噪声敏感的应用场景。
    - 高效率:通过在关断模式下减少电流消耗来提高整体能效。
    - 多种封装选项:提供了广泛的封装选择,以满足不同应用的需求。
    - 宽温度范围:-55°C到125°C的工作温度范围使其适用于各种恶劣环境。

    应用案例和使用建议


    - 逻辑电源供应:常用于3.3V到2.5V的逻辑电路供电。
    - 开关电源后置调节器:作为开关电源的后置调节器以提供更稳定的输出电压。

    在使用时,需要注意选择合适的输出电容以确保稳定性,并根据具体应用需求选择合适的输出电压。同时,建议在高温环境下进行测试,以确保稳压器能够在预期的工作条件下可靠运行。

    兼容性和支持


    - LT1963A系列低压差线性稳压器可以与其他标准电子元器件兼容,且可通过外部电阻网络实现输出电压的调节。
    - Linear Technology公司提供了详尽的技术支持文档和客户支持服务,包括应用指南和技术咨询服务。

    常见问题与解决方案


    - 问题1:如何调整LT1963A系列的输出电压?
    - 解答:对于可调型号,可以通过调整外部电阻网络的分压比来设定所需的输出电压。
    - 问题2:在高温环境下,稳压器的性能会受到影响吗?
    - 解答:该系列稳压器经过设计和测试,确保在-55°C到125°C的广泛温度范围内具有良好的性能表现。
    - 问题3:如何确定合适的输出电容?
    - 解答:建议使用制造商推荐的最小输出电容值(10μF),并确保电容的ESR(等效串联电阻)值符合规范要求。

    总结和推荐


    LT1963A系列低压差线性稳压器凭借其出色的瞬态响应能力、低噪声特性和宽泛的工作温度范围,使其成为高可靠性应用的理想选择。对于需要稳定输出电压且注重热管理的设计者来说,这一系列稳压器无疑是一个值得信赖的选项。基于以上分析,强烈推荐该系列产品用于需要高性能电源管理的应用场合。

LT1963AEQ-1.5#PBF参数

参数
纹波抑制-PSRR 63dB(120Hz)
最大输入电压 20V
线路调节 6mV
稳压器数量 1
极性 正极
输出电流 1.5A
负载调节 9mV
最大输出电压 1.5V
最小输入电压 1.9V
Iq-静态电流 1.5mA
最小输出电压 1.5V
最大压差@电流 550mV@ 1.5A
输出类型 Fixed
长*宽*高 4.57mm(高度)
通用封装 DDPAK-5
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装
