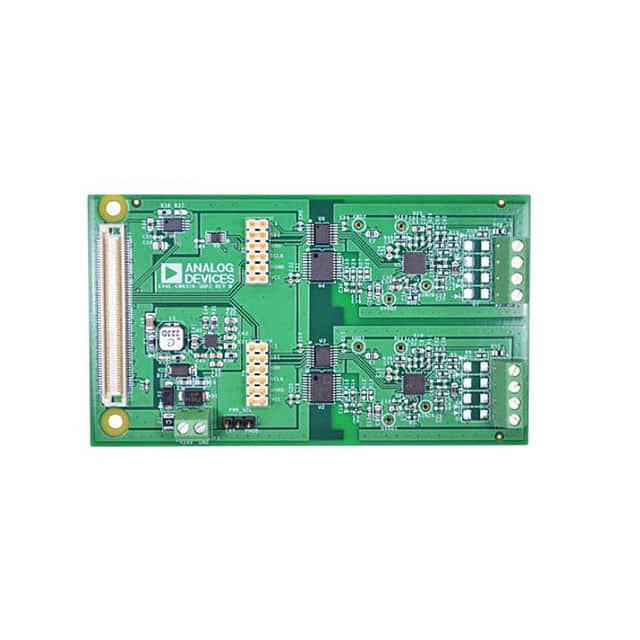

EVAL-CN0376-SDPZ

厂牌: ANALOG DEVICES
产品描述: AD7124-4/ADuM5010/ADuM1441/ADP2441 ADC/DC to DC Converter and Switching Regulator Chip/Digital Isolator Evaluation Board
供应商型号: Q-EVAL-CN0376-SDPZ
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-CN0376-SDPZ

EVAL-CN0376-SDPZ概述


    产品简介


    产品类型与功能
    本产品为双通道,互不干扰的热电偶(Thermocouple)或RTD(Resistance Temperature Detector)温度输入模块,专为可编程逻辑控制器(PLC)和分布式控制系统(DCS)设计。此模块集成了一个低功耗、高精度的24位Σ-Δ模数转换器(ADC),并具备自动增益控制(PGA)和电压参考等功能,确保无需额外的信号调理集成电路即可实现高性能的测量。
    应用领域
    广泛应用于工业自动化、环境监测及精密测量系统,能够适应严苛的工作环境和复杂的应用场景。

    技术参数


    | 参数 | 描述 |

    | ADC类型 | 24位Σ-Δ型 |
    | 输入通道 | 双通道,支持热电偶和RTD |
    | 工作电压 | 24V直流供电 |
    | 温度范围 | 支持Pt100和Pt1000 RTD传感器,最高可达850℃ |
    | 噪声性能 | 50 kHz共模噪声滤波,2.5 kHz差分噪声滤波 |
    | 功耗 | 每通道在全功率模式下约为7.9mA |
    | 精度 | 17.85位无杂散动态范围分辨率 |
    | 工作环境 | 室温下经过标准工程实践测试验证 |

    产品特点和优势


    1. 高集成度:单芯片集成了ADC、PGA、参考电压、温度补偿等功能,显著减少外部元器件数量,提高系统稳定性。
    2. 互不干扰的双通道设计:每个通道均可独立处理热电偶或RTD信号,互不影响,特别适用于需要多路隔离采集的应用场景。
    3. 精确的冷端补偿:内置NTC热敏电阻进行冷端补偿,保证测量准确性。
    4. 低功耗与高效能:采用高效能的隔离技术和电源管理方案,降低整体系统能耗。

    应用案例和使用建议


    实际应用场景
    - 工业自动化:在石油炼化、化工、电力等领域用于环境温度监控。
    - 环境监测:如气象站,用于实时气温测量。
    使用建议
    - 在部署时,NTC热敏电阻应尽可能靠近热电偶传感器放置,以减小测量误差。
    - 若需测量更高阻值的RTD,可通过调整PGA增益来提高测量精度。
    - 定期检查隔离电路的状态,确保系统的稳定运行。

    兼容性和支持


    - 本产品已通过与多种PLC和DCS系统的兼容性测试,可无缝集成到现有系统中。
    - Analog Devices提供了详尽的技术文档和支持服务,包括软件工具和设计指南,帮助用户快速上手。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 测量结果不稳定 | 检查系统接地,确保良好接地 |
    | 读数异常波动 | 确认所有连接正确无误,特别是热电偶与RTD的接线 |
    | 长期运行后精度下降 | 定期校准设备,必要时更换RTD或热电偶传感器 |

    总结和推荐


    总体来看,该产品凭借其高集成度、优良的温度测量能力和高效的能量管理,在工业自动化和环境监测领域具有显著的优势。对于需要精确、可靠温度测量的应用,此款产品是一个非常值得推荐的选择。此外,厂商提供的技术支持和完善的文档资料使得产品易于集成和维护。

EVAL-CN0376-SDPZ参数

参数
零件状态 在售
包装方式 盒装

EVAL-CN0376-SDPZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EVAL-CN0376-SDPZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EVAL-CN0376-SDPZ EVAL-CN0376-SDPZ数据手册

EVAL-CN0376-SDPZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
