REF02CSZ

产品分类: 电压基准芯片
厂牌: ANALOG DEVICES
产品描述: 65ppm/℃ 1.6mA Fixed 10mA 15µVp-p 5V 5V ±1% SOIC-8 贴片安装
供应商型号: SCE-REF02CSZ
供应商: 海外现货
标准整包数: 1

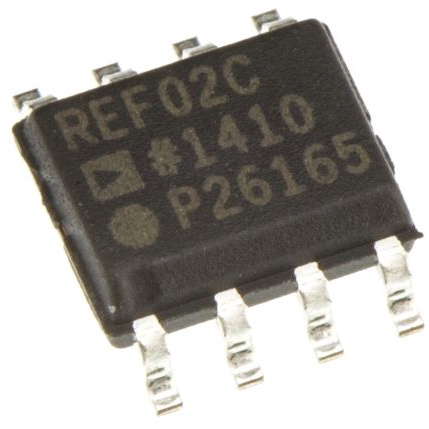

ANALOG DEVICES 电压基准芯片 REF02CSZ

REF02CSZ概述

    精密电压参考源:REF01/REF02/REF03 数据手册

    产品简介


    精密电压参考源是用于提供稳定电压输出的关键电子元件。这些参考源主要提供三种不同的电压等级:10.0 V(REF01)、5.0 V(REF02)和2.5 V(REF03)。它们广泛应用于需要高精度和稳定性电压的应用领域,如精密数据系统、高分辨率转换器、工业过程控制系统、精密仪器、军事及航空航天领域。

    技术参数


    以下是这些参考源的关键技术规格:
    - 输出电压:
    - REF01: 10.0 V, ±0.3%
    - REF02: 5.0 V, ±0.3%
    - REF03: 2.5 V, ±0.6%
    - 温度系数:
    - REF01: 8.5 ppm/°C (最高)
    - REF02: 8.5 ppm/°C (最高)
    - REF03: 50 ppm/°C (最高)
    - 负载调节:
    - REF01: 50 ppm/mA 到 150 ppm/mA
    - REF02: 60 ppm/mA 到 150 ppm/mA
    - REF03: 60 ppm/mA 到 100 ppm/mA
    - 线性调节:
    - REF01: 60 ppm/V 到 150 ppm/V
    - REF02: 60 ppm/V 到 180 ppm/V
    - REF03: 20 ppm/V 到 50 ppm/V
    - 电源电流:
    - 最大值:1.4 mA (REF01, REF02); 1.6 mA (REF03)

    产品特点和优势


    这些精密电压参考源的主要特点包括:
    - 高输出准确性:具有出色的初始精度和温度稳定性。
    - 低噪声:典型噪声仅为30 µV p-p(REF01),适合高精度应用。
    - 高负载驱动能力:最大可提供10 mA的电流。
    - 温度监控功能:可通过外部缓冲器和简单的电阻网络实现温度传感。

    应用案例和使用建议


    应用场景:
    - 在精密数据系统中,提供稳定的参考电压以确保数据的准确性。
    - 在工业过程控制系统中,用于测量和控制过程变量。
    - 在高分辨率转换器中,提供高精度的参考电压以提高转换器的精度。
    使用建议:
    - 在设计系统时,需考虑电源电压和负载变化对输出电压的影响。
    - 选择合适的输出调整范围,以满足特定应用的需求。
    - 考虑到温度稳定性,可在环境温度变化较大时使用额外的温度补偿措施。

    兼容性和支持


    这些参考源提供多种封装形式,包括8引脚SOIC、PDIP、CERDIP和TO-99封装,以及20引脚LCC封装。制造商提供了详细的技术文档和支持服务,以帮助用户进行正确的选型和设计。

    常见问题与解决方案


    常见问题:
    1. 输出电压不准确。
    - 解决方案:检查电源电压和负载电流的变化,调整外部电路以优化性能。
    2. 温度稳定性不佳。
    - 解决方案:使用适当的热设计或额外的温度补偿电路。

    总结和推荐


    总结:
    这些精密电压参考源具有高精度、低噪声和良好的温度稳定性,适用于各种高精度和可靠性要求较高的应用场合。
    推荐:
    对于需要高精度和温度稳定性的应用场景,强烈推荐使用REF01/REF02/REF03系列精密电压参考源。这些元件具备优良的性能和广泛的应用前景,能够满足大多数高精度系统的需要。

REF02CSZ参数

参数
最大串联VREF—输入电压 -
工作电源电流 1.6mA
电流 - 阴极 -
精度 ±1%
噪声 - 0.1Hz 至 10Hz 15µVp-p
最大输出电压 5V
输出类型 Fixed
噪声 - 10Hz 至 10KHz -
输出电流 10mA
最小输出电压 5V
温度系数 65ppm/℃
5mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

REF02CSZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

REF02CSZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电压基准芯片 ANALOG DEVICES REF02CSZ REF02CSZ数据手册

REF02CSZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 30.2681
10+ ¥ 24.0006
50+ ¥ 21.322
100+ ¥ 20.4648
库存: 1363
起订量: 13 增量: 1
交货地:
最小起订量为:10
合计: ¥ 240
