首页  >  产品百科  >  LTC3417AIFE-2#PBF

LTC3417AIFE-2#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 1.5MHz,600KHz~4MHz Adjustable 2 5V 800mV 5.5V 2.25V SOP 贴片安装
供应商型号: 14M-LTC3417AIFE-2#PBF
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTC3417AIFE-2#PBF

LTC3417AIFE-2#PBF概述


    产品简介


    LTC3417A-2 是一款双通道同步降压 DC/DC 转换器,专为中等功率应用而设计。它能在 2.25V 到 5.5V 的输入电压范围内运行,并具有可编程的恒定开关频率,允许使用小型、低成本的电容和电感器(高度不超过 2mm)。每个输出电压均可调节,范围从 0.8V 到 5V。内部同步低 RDS(ON) 功率开关确保了高效率,无需外部肖特基二极管。

    技术参数


    - 输入电压范围:2.25V 至 5.5V
    - 输出电流:1.5A / 1A
    - 工作频率:1.5MHz(固定),或通过连接电阻到 FREQ 引脚调整为 0.6MHz 至 4MHz
    - 效率:最高可达 95%
    - 低漏电:1μA(关机时)
    - 最大工作温度范围:LTC3417AE-2(-40°C 至 85°C);LTC3417AI-2(-40°C 至 125°C)

    产品特点和优势


    - 高效率:可达 95%
    - 可保证最小输出电流:1.5A/1A
    - 灵活的模式选择:用户可以选择噪声与轻负载效率之间的平衡
    - 内部软启动:通过单独的 RUN 引脚控制

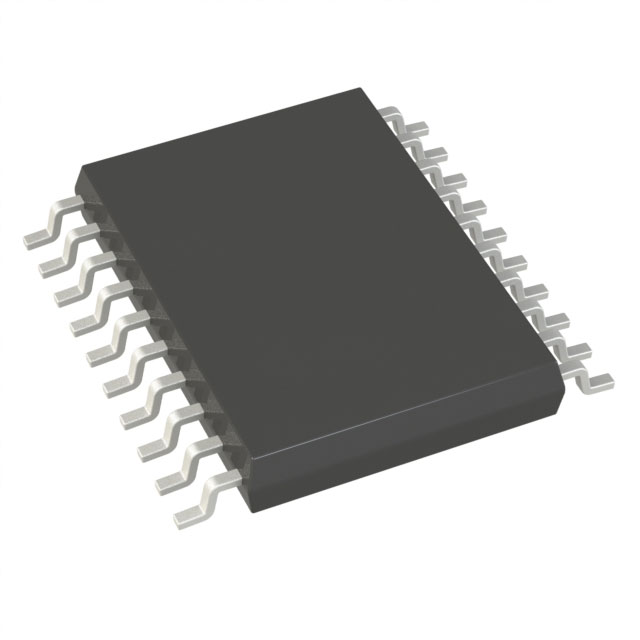

    - 小巧封装:采用 5mm x 3mm 的塑料 DFN 和 20 引脚 TSSOP 封装
    - 应用广泛:适用于 GPS 导航系统、汽车仪表板、PC 卡和工业电源供应等

    应用案例和使用建议


    LTC3417A-2 广泛应用于导航系统和工业电源供应等领域。例如,在GPS导航系统中,由于该转换器具有高效能和小巧的体积,可以在有限的空间内提供稳定的电源。建议用户在选择输入电压时考虑到具体应用场景下的电压需求,以获得最佳效果。

    兼容性和支持


    LTC3417A-2 与其他电子元器件具有良好的兼容性,适用于各种不同的电路设计。制造商提供了详尽的技术支持和维护信息,确保用户能够充分利用该产品的各项功能。

    常见问题与解决方案


    - 问题:电源电压超出规定范围。
    - 解决方法:检查并调整输入电压,确保其在 2.25V 至 5.5V 之间。
    - 问题:输出电压不稳定。
    - 解决方法:检查外部分压器是否正常工作,调整 VFB1 和 VFB2 引脚上的电压设置。
    - 问题:转换器在关机状态下仍有少量漏电。
    - 解决方法:确认 RUN 引脚是否被正确拉至地电平。

    总结和推荐


    LTC3417A-2 在高效率、可靠性以及广泛的适用范围上表现出色。特别是在中等功率应用中,该产品凭借其独特的功能和高性价比,展示了强大的市场竞争力。我们强烈推荐此产品给那些需要稳定且高效的直流电源解决方案的应用场合。

LTC3417AIFE-2#PBF参数

参数
输出类型 Adjustable
最大输入电压 5.5V
输出数量 2
开关频率 1.5MHz,600KHz~4MHz
最小输入电压 2.25V
同步整流器 Yes
拓扑 Buck
功能 Step-Down
最小输出电压 800mV
最大输出电压 5V
6.6mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 SOP
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

LTC3417AIFE-2#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3417AIFE-2#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3417AIFE-2#PBF LTC3417AIFE-2#PBF数据手册

LTC3417AIFE-2#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 46.0976
10+ ¥ 41.31
30+ ¥ 36.2722
库存: 22
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 46.09
直接购买
加入购物车
